凌力爾特公司 (Linear Technology Corporation) 推出適用于負至負或負至正 DC/DC 轉換的同步 PWM 控制器 LT8709。該器件無需復雜的電平轉換電路，就能夠獨特地解決相對于系統地的負電壓的調節問題。LT8709 的同步工作意味著，一個高效率 P 溝道 MOSFET 取代了輸出二極管，因此提高了效率，允許更大的輸出電流 (高達 20A)，而且無需中到大功率應用通常所需的散熱器。LT8709 可配置為降壓、升壓、降壓-升壓和負輸出拓?fù)?，從而使該器件高度通用以適用于多種電源設計。

LT8709 在 -4.5V 至 -80V 輸入電壓范圍內工作，產生 -0.1V 至高達 60V 或 -1.4V 到低至 -80V 的輸出電壓。其軌至軌輸出電流監視器和控制電路使該器件能夠配置為電流源。LT8709 提供面向慢速變化輸入信號和可調欠壓閉鎖功能的創新性 EN/FBIN 引腳電路。該引腳還用于輸入電壓調節以避免高阻抗電源崩潰。

固定工作頻率可在 100kHz 至 750kHz 范圍內選擇，并可同步至一個外部時鐘。電流模式控制提供卓越的電壓和負載調節。在輕負載情況下，LT8709 可配置為強制連續或脈沖跳躍工作模式。其他功能包括電源良好指示器、過熱停機和集成的軟啟動電路。

LT8709 采用 20 引線 TSSOP 封裝，千片批購價為每片 3.65 美元。

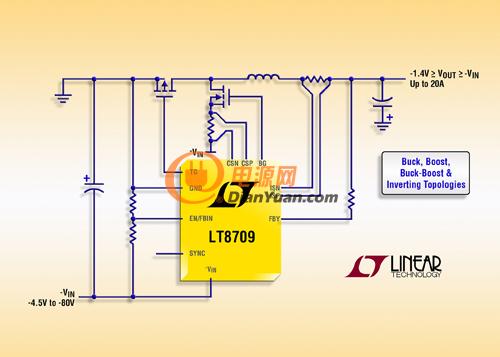

照片說明：負輸入多拓?fù)渫?DC/DC 控制器

性能概要：LT8709

· 很寬的負輸入范圍：-4.5V至 -80V

· 降壓、升壓、降壓-升壓和負輸出拓?fù)?

· 輸出電壓范圍：-0.1V 至 60V 或 -1.4V 至-80V

· 同步整流

· 軌至軌輸出電流監視器和控制

· 適用于高阻抗輸入的輸入電壓調節

· 電源良好指示引腳

· 強制連續或脈沖跳躍模式工作

· 100kHz 至 750kHz 固定工作頻率

· 可同步至外部時鐘

· 避免高阻抗輸入電源崩潰

· 20 引線 TSSOP 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
