開關穩壓電源擁有體積小、重量輕、節能高效的特點。通過對一只開關管的控制便可對多組電壓等級不同的電源同時進行控制，也是由于此項特性，開關穩壓電源被大量的應用到設計領域當中。本篇文章將分享一款基于中小功率的開關穩壓電源的70W充電器，對參考電路與設計流程進行簡單的介紹。

設計過程

本設計采用了UC3843，該芯片擁有功能全、頻率高、啟動電路簡單等特點。其實使用3842的最大優點就是其成本低，電路簡單，容易實現?，F(xiàn)在像小飛哥、小羚羊、依萊達等還在使用基于UC3842/3的充電器。

基本設計思路

在沒有PFC要求的場合下，為了降低成本，一般不采用PFC，這樣設計的主要內容為輸入回路設計、主變換器設計、輸出整流濾波電路設計、輸出反饋設計、PCB及工藝設計等。

結構設計與主要元件排布

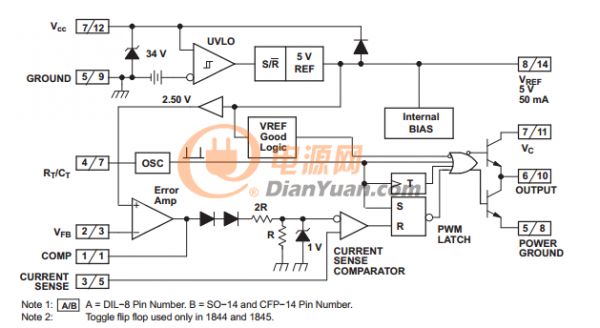

圖1參考電路

圖1為參考電路，以電路板左側為輸入端，右側為輸出端。元件從左到右依次為電源濾波器、整流濾波、控制與功率變換、輸出整流濾波與輸出電壓檢測。產生功耗比較大的元件如開關管、輸出整流器通常需要設置散熱器，在這里可以利用外殼散熱，所以開關管和輸出整流器的位置應靠近外殼的兩側或同側。

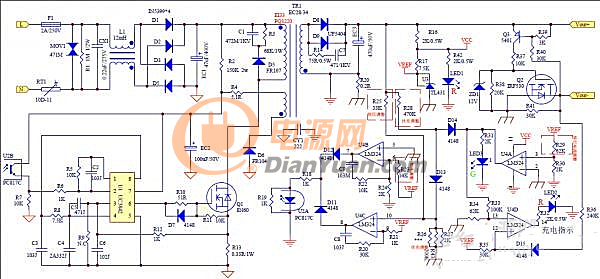

圖2原理圖

雖然看上去此套設計并不難，但在調試過程當中肯定會遇到這樣那樣種類繁多的問題。這些問題集中表現在：炸機（初級MOS環路燒毀）、IC不啟動、輸出電流不夠。對于炸機，一般在調試的時候，先調試空載，這時在輸入220上串接一個220V100W-200W的燈泡，（可以有效防止炸機），然后用調壓器上電，若燈泡亮說明初級有短路，需要檢查MOS是否擊穿，3842是否短路等。若燈泡不亮，但也沒有輸出，這時先檢查初級MOS串接的小電阻是否斷路。若IC不啟動，請檢查輔助繞住電壓和IC啟動電阻是否完好。若輸出功率不夠，這時請檢查變壓器同名端繞制是否正確，以及變壓器漏感等參數。

本篇文章對一款基于中小功率開關穩壓電源的70W充電器進行了介紹，從參考電路到原理圖，對整體設計流程進行了全方位的梳理，希望大家在閱讀過本篇文章之后能夠有所收獲。
