TI在1月的新產品中，推出了一款單通道PCIe信號開關HD3SS3411。這款型號為HD3SS3411的高速雙向被動開關可適用于多路復用器、解復用器配置?；诳刂其N選取原則，該設備可提供微分之間的通道切換，可從A端口切換至B端口，或從A端口切換至C端口。

HD3SS3411是一個通用的模擬差被動開關，可以為任何高速接口應用程序工作，在共模電壓范圍在0V-2V之間、微分信號振幅在1800mVpp的條件內均可。該設備采用自適應跟蹤措施，可確保在整個共模電壓范圍內通道不變。

此次TI所推出的單通道PCIe信號開關HD3SS3411具有優秀的動態特性，可允許高速開關用最小衰減信號視圖添加抖動。在進行正常操作時，這一信號開關設備的所消耗的功率<2兆瓦，關閉時可實行厄恩銷模式，所消耗的功率<2μW。

TI所推出的單通道PCIe信號開關HD3SS3411，其性能參數表如下圖所示。

HD3SS3411性能參數表

HD3SS3411特性介紹

可兼容多個接口標準

·包括FPD鏈接、LVDS作為PCIE下的II，III，XAUI和USB3.1

運行時僅需10Gbps

寬3dB-微分BW7.5GHz

優秀的動態特性（4GHz）

·插入損耗=-1.1dB

·回波損耗=-11.3dB

·隔離=-19dB

雙向“Mux/De-Mux”差開關

支持共模電壓0V-2V

單一的電源電壓VCC3.3V±10%

工業溫度范圍-40℃到105℃

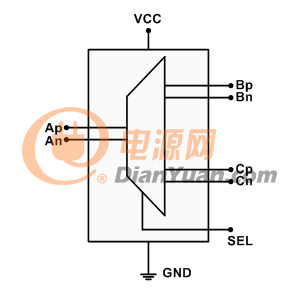

HD3SS3411功能方框圖如下圖所示，工程師在利用這一信號開關進行新產品研發時，可以參考這一功能方框圖完成更優秀的設計。

相關終端應用

·工業數據交換

·臺式機和筆記本電腦

·服務器/存儲區域網絡

·PCI Express背板

·共享I/O端口
