納芯微推出首款車規級40V/單通道90mΩ智能低邊開關NSE11409系列

2022-06-20 16:49 來源:納芯微 編輯:電源網

2022年6月20日-納芯微全新推出首款業界領先的NSE11409系列智能低邊開關芯片,該款芯片是專門針對驅動高可靠性負載應用而設計的,廣泛應用于驅動汽車和工業場景中的繼電器、執行閥、照明和加熱電阻絲等負載元件。

圖片1


圖片2

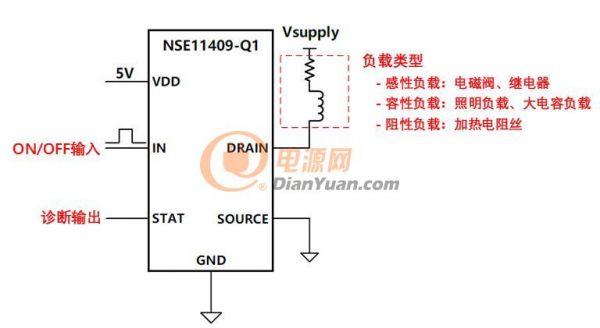

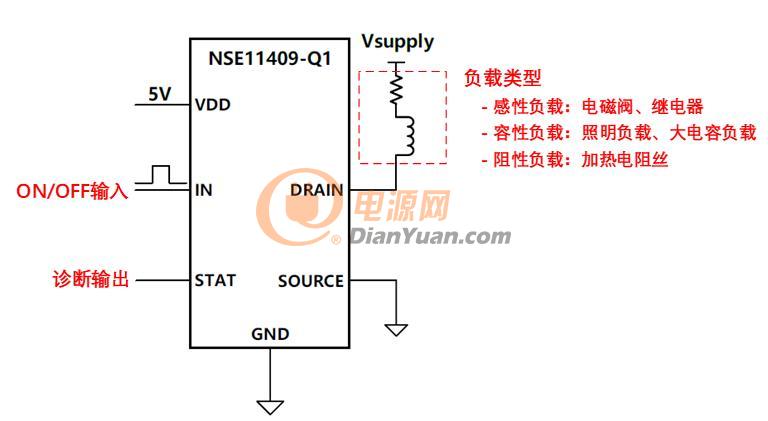

典型應用框圖

NSE11409是車規級40V/單通道90mΩ智能低邊開關, 具備完整的診斷與保護功能,芯片內置>45V的過壓鉗位,特別適用于驅動繼電器和閥門等電感負載,實現快速退磁。該款芯片內部能夠?qū)敵鲞M行限流,具備開路診斷以及過溫保護等功能。能夠在-40℃至125℃的環境溫度下正常運行,可提供SO-8和SOT-223兩種封裝形式,滿足不同的設計需求。

圖片3

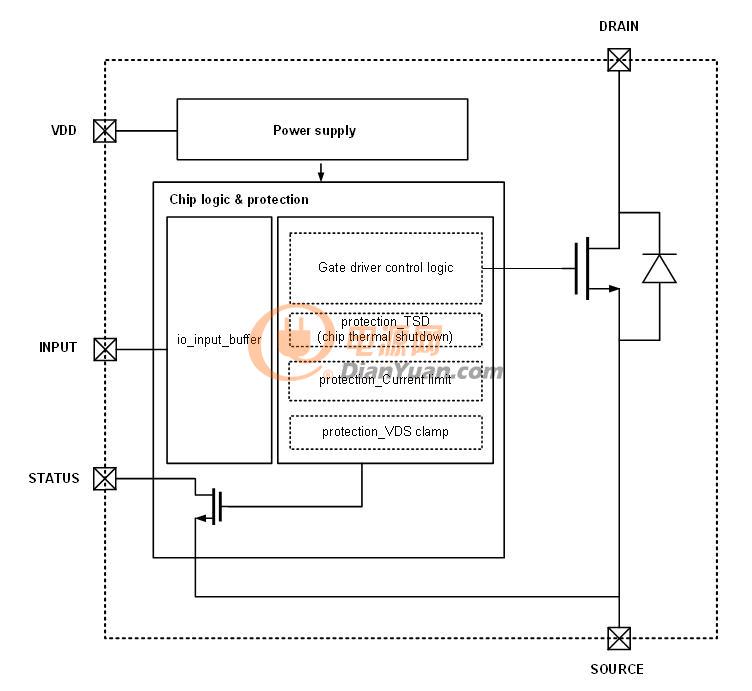

NSE11409系列功能框圖

圖片4

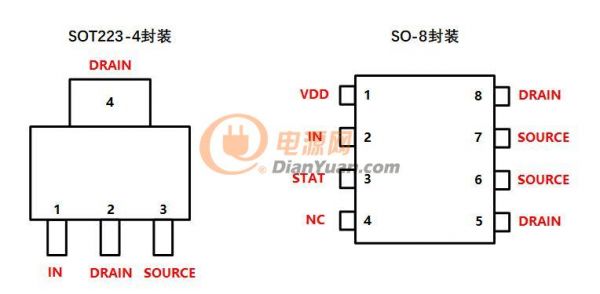

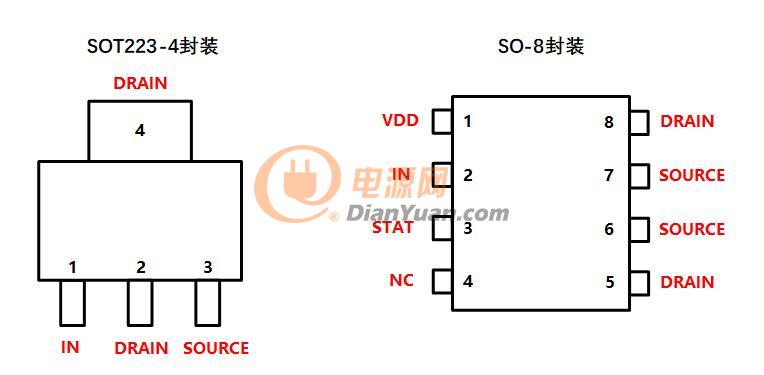

NSE11409系列封裝管腳圖

圖片5

圖片6

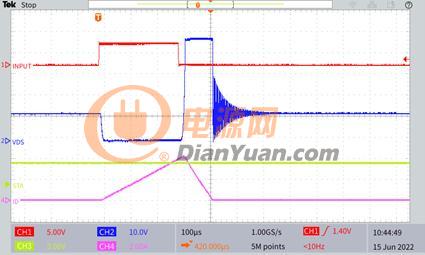

測試波形1:電感負載過壓鉗位

圖片7

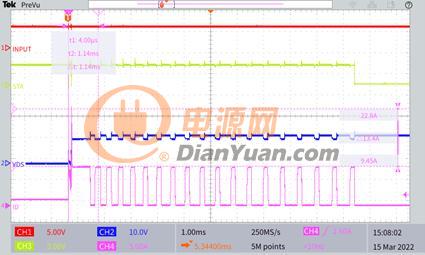

測試波形2:動態過溫保護和過流鉗位

圖片8

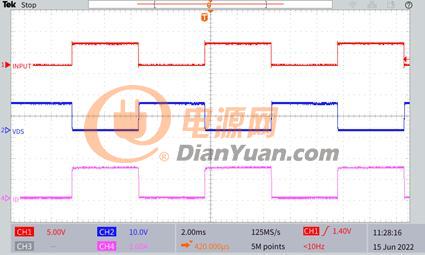

測試波形3:1.5A負載ON/OFF

圖片9

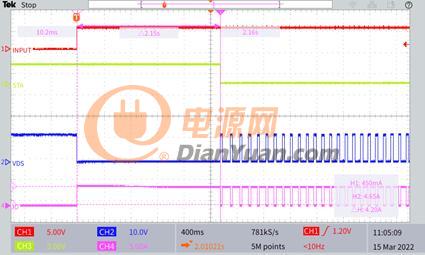

測試波形4:絕對過溫保護

免費送樣

NSE11409系列產品均可提供樣品,如需申請樣片或訂購可郵件至sales@novosns.com或撥打0512-62601802,更多信息敬請訪問www.novosns.com
