推挽電路使用13005 或13009行嗎?

請教各位大蝦推挽電路使用13005 或13009行嗎?
如何選擇三極管?
全部回復(29)
正序查看
倒序查看
凡平
LV.7
2
2006-07-16 16:10
其實電子鎮流器的半橋電路就工作于推挽狀態.
0
回復
zhgw
LV.6
3
2006-07-17 10:28
推挽電路用在低電壓情況下比較多,如果用在220情況下,直流電壓最少是311V,加在三極管CE上的電壓至少為622V,而13系列三極管VCE才400V,所以可以肯定不能用了,120V情況下也比較勉強,余量不是很大,調整起來比較麻煩.
0
回復
jeyon
LV.6
4
2006-07-17 11:50
@zhgw
推挽電路用在低電壓情況下比較多,如果用在220情況下,直流電壓最少是311V,加在三極管CE上的電壓至少為622V,而13系列三極管VCE才400V,所以可以肯定不能用了,120V情況下也比較勉強,余量不是很大,調整起來比較麻煩.
狗屁,你們老師是這樣教你的嗎?
0
回復
ggaaoo
LV.3
5
2006-07-17 23:29
@zhgw
推挽電路用在低電壓情況下比較多,如果用在220情況下,直流電壓最少是311V,加在三極管CE上的電壓至少為622V,而13系列三極管VCE才400V,所以可以肯定不能用了,120V情況下也比較勉強,余量不是很大,調整起來比較麻煩.
多謝了,我用在100伏直流上,看來電壓沒問題了,您看別的方面還有問題嗎?
0
回復
jeyon
LV.6
6
2006-07-18 09:46
@ggaaoo
多謝了,我用在100伏直流上,看來電壓沒問題了,您看別的方面還有問題嗎?
你做100V的要拖幾跟燈管?是拖四還是拖二?把你的油箱告訴我,我發一分成熟的方案給你.
0
回復
ggaaoo
LV.3
7
2006-07-18 22:38
@jeyon
你做100V的要拖幾跟燈管?是拖四還是拖二?把你的油箱告訴我,我發一分成熟的方案給你.
太感謝了,我做是1拖1 ,電壓90-120伏直流,20和40瓦.郵箱是ggaaoo@163.com.
0
回復
2006-07-18 23:13
@zhgw
推挽電路用在低電壓情況下比較多,如果用在220情況下,直流電壓最少是311V,加在三極管CE上的電壓至少為622V,而13系列三極管VCE才400V,所以可以肯定不能用了,120V情況下也比較勉強,余量不是很大,調整起來比較麻煩.
推挽電路三極管耐壓是:Vac*根號2*3.14或Vdc*3.14
0
回復
ggaaoo
LV.3
9
2006-07-18 23:20
@jeyon
你做100V的要拖幾跟燈管?是拖四還是拖二?把你的油箱告訴我,我發一分成熟的方案給你.
還有一個郵箱ggaaooww@sohu.com.
163有時不好用.
謝了!
0
回復
ggaaoo
LV.3
10
2006-07-18 23:30
@贛南劍客
推挽電路三極管耐壓是:Vac*根號2*3.14或Vdc*3.14
哦,謝了.
0
回復
ggaaoo
LV.3
11
2006-07-19 20:53
@jeyon
你做100V的要拖幾跟燈管?是拖四還是拖二?把你的油箱告訴我,我發一分成熟的方案給你.
等待中......
0
回復
ggaaoo
LV.3
12
2006-07-19 22:57

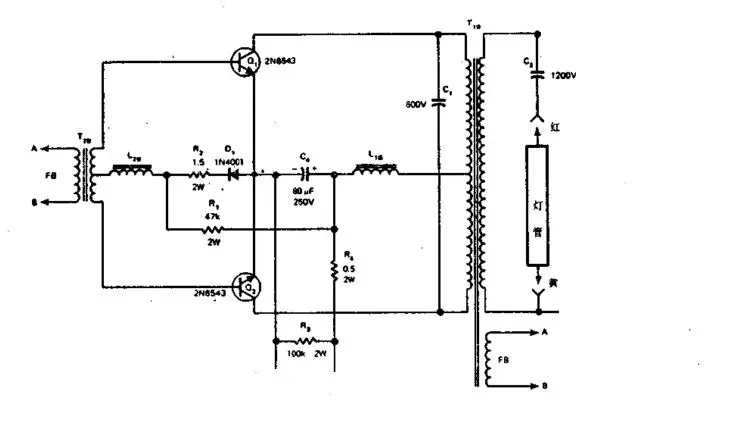

這個電路行嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153321027.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
jeyon
LV.6
13
2006-07-20 21:11
@ggaaoo
這個電路行嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1153321027.jpg');}"onmousewheel="returnimgzoom(this);">
已經發給你了,請查收!
0
回復
kmjkb
LV.1
14
2006-07-21 08:25
@jeyon
已經發給你了,請查收!
能給我發一個嗎,先謝了.
0
回復
ggaaoo
LV.3
15
2006-07-22 00:09
@jeyon
已經發給你了,請查收!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153497911.jpg');}" onmousewheel="return imgzoom(this);">

今天搭的電路,電感20uH,變壓器70,70,4,300.輸入直流100伏(不是交流).電流0.3安,輸出帶燈管1200伏,燈管只是輝光,不引燃.是怎回事?
0
回復
jeyon
LV.6
16
2006-07-22 11:46
@ggaaoo
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1153497911.jpg');}"onmousewheel="returnimgzoom(this);">今天搭的電路,電感20uH,變壓器70,70,4,300.輸入直流100伏(不是交流).電流0.3安,輸出帶燈管1200伏,燈管只是輝光,不引燃.是怎回事?
電流太小了啊,你把L1改成2mH,T1改成25,25,200,C3C4改成392,再適當?shù)恼{(diào)一下C2就可以的了啊
0
回復
jeyon
LV.6
17
2006-07-22 11:48
@ggaaoo
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1153497911.jpg');}"onmousewheel="returnimgzoom(this);">今天搭的電路,電感20uH,變壓器70,70,4,300.輸入直流100伏(不是交流).電流0.3安,輸出帶燈管1200伏,燈管只是輝光,不引燃.是怎回事?
還有你那T1次級電感量是多少?要在6.5-8mH
0
回復
angel105
LV.7
18
2006-07-22 14:05
@jeyon
還有你那T1次級電感量是多少?要在6.5-8mH
你在哪里啊.老謝.
你的電話現在是多少啊?
0
回復
ggaaoo
LV.3
19
2006-07-22 20:16
@jeyon
還有你那T1次級電感量是多少?要在6.5-8mH
好的,我周一試一下,多謝了!
0
回復
ggaaoo
LV.3
20
2006-07-24 22:15
@jeyon
還有你那T1次級電感量是多少?要在6.5-8mH
今天試了一下,空載電流上去了,大約0.4安培.但接燈管后電流下來了,燈管還是輝光,把導線和燈腳稍微離開一點可以拉弧光,燈管也亮了很多,是哪的問題呢?另外當電壓在30-40伏時燈管可以亮,電壓再調高就不亮了.
0
回復
ggaaoo
LV.3
21
2006-07-25 22:27
@jeyon
還有你那T1次級電感量是多少?要在6.5-8mH
今天又實驗,還是不行,請問大蝦是不是初級匝數太少了?另外我用的三極管是13005,hef在16左右.
0
回復
ggaaoo
LV.3
22
2006-07-26 22:27
@jeyon
還有你那T1次級電感量是多少?要在6.5-8mH
等待中......
0
回復
ggaaoo
LV.3
23
2006-07-27 22:25
@jeyon
還有你那T1次級電感量是多少?要在6.5-8mH
半橋方式行嗎?
0
回復
ggaaoo
LV.3
24
2006-07-31 21:27
今天又做一下實驗,把變壓器匝數改為60\60\280\1燈終于亮了只是功率偏小,20W燈管只有14W左右.調整次級匝數不管用.請大家說說為什么?
0
回復
ggaaoo
LV.3
25
2006-08-01 22:35
@ggaaoo
今天又做一下實驗,把變壓器匝數改為60\60\280\1燈終于亮了只是功率偏小,20W燈管只有14W左右.調整次級匝數不管用.請大家說說為什么?
次級匝數200到300對燈的亮度沒有影響
0
回復
jeyon
LV.6
26
2006-08-03 10:54
@angel105
你在哪里啊.老謝.你的電話現在是多少啊?
我的電話我不是告訴你了嗎?13532995235,你還在以前那里嗎?要不幫我找一分工做啊,我真的失業了啊
0
回復
ggaaoo
LV.3
27
2006-08-07 22:35
@ggaaoo
次級匝數200到300對燈的亮度沒有影響
初級匝是否還多?
0
回復
舒依
LV.4
28
2006-08-10 14:11
@凡平
其實電子鎮流器的半橋電路就工作于推挽狀態.
長期現貨供應 照明IC
IR2153、 IR2156、 IR2157、 IR21592、  IR2166、 IR2167 、IR2520D、 IR2520DS 、IR2161、IR1150SPBF、13005、13007、13009等

聯系人:古小姐         QQ:474638919
電話0755-83995445
MSN:gudanxia@hotmail.com
網站:http://www.irgd.com.cn
0
回復
hongtaidz
LV.3
29
2006-09-10 01:06
深圳市宏泰電子新亞洲經營部專營世界各種名牌電子元器件為主導的綜合性元器件配套業務.主營:節能燈&照明的二、三極管,場效應管,集成電路,可控硅,電源IC 等.“信譽第一,貨源穩定,交貨快捷,價格合理”是本公司的經營綜旨.良好的售后服務,更深得客戶的信賴.期望在新老客戶的熱情支持下,創造出更大的競爭優勢,為客戶提供更具競爭力的合作.
在電源與照明產品上,我們經營的產品主要有國際品牌的FSC、ST、IR、TI等功率器件和IC.
一、 ST、FSC、IR、TI等電源管理IC
VIPER12A、VIPER22A、VIPER53A、VIPER100A、KA5H0165R/RN、KA5L0380R、KA5M02659R
KA5M0265R、KA5M0365R、FSDM0265RN、FSDM0365RNB、UC3842/43/45、KA3525、L6561/D、L6562/D、L656/D、L6569A/D、L6574A/D、MC34063、IR2103、I2153、IR2156等.
二、 IR、FSC、ST等MOSFET、IGBT
IRFP150/250/450/460、IRF530/540/630/634/640/644/730/740/830/840、IRF1010E、IRF3205、IRF2807、IRF3710、STP60NF06、STP75NF75、SSU1N60B、FQU2N60C、SSS4N60B、FQPF5N60C
SSS7N60B、FQP9N50C、FQPF10N60C、FQPF12N60C、FQA9N90C、FQA11N90C、FQP50N06、FQP10N20C、FQP19N20C、FG25N120AN等.
三、 FSC、ST品牌的功率管及三端穩壓、四端穩壓
13001、13002、13003、3303、13005、3305、13007、13009、KA7805-KA7824、KA7905-KA7924、
L7805CV-7824CV、L7905CV-L7924CV、KA78R05、KA78R12、KA278R05-KA278R33
四、 二極管
1/2W、DB3、1N4001-1N4007、1N5399、1N5401、1N4148、FR107、SR260/360/560

地址:深 圳 市 福 田 區 中 航 路 新 亞 洲 電 子 城 2A018
TEL:0755-61329515 82811949 13622375009 13724397677  FAX:0755-61329525 QQ:870075 MSN:wwwmmm28@msn.com
聯系人:姚小姐
0
回復
13411683094
LV.7
30
2006-09-18 19:34
@zhgw
推挽電路用在低電壓情況下比較多,如果用在220情況下,直流電壓最少是311V,加在三極管CE上的電壓至少為622V,而13系列三極管VCE才400V,所以可以肯定不能用了,120V情況下也比較勉強,余量不是很大,調整起來比較麻煩.
你是真懂還是不懂裝懂啊?
0
