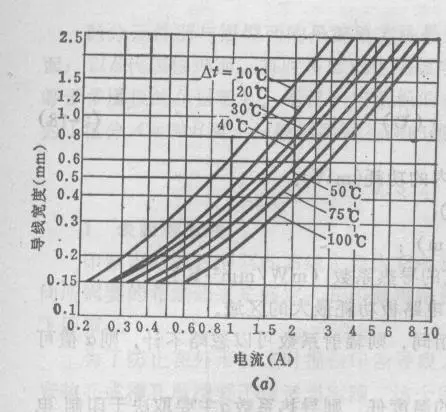

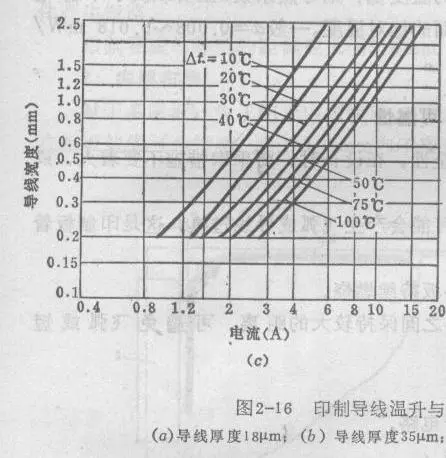

我有資料，不過是圖片，要怎樣貼上來。

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094130838.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094130863.jpg');}" onmousewheel="return imgzoom(this);">

好象還與銅膜的厚度有關吧?不過我也不是很清楚,也想聽一下前輩的解答.

可否給我一分比較完整的資料，謝謝！
jim.liao@upeups.com

與銅膜厚度應該是有點關系的,如果說銅膜越厚的話,寬度相對就可減少些了.咱們這里討論是一般厚度,大眾型吧.
第四貼HSKHZ兄弟能否把你的資料發一份給我:bcaskoubai3@tom.com
也可貼出來讓大家都看看,非常謝謝了.

謝謝你的資料，但不是很全，1A-30A對應的銅鉑寬度，（包括與不同的銅鉑厚度及溫度關系）
jim.liao@upeups.com

大電流可參考以上數據！

請給我一份好吧cwt@tekvert.com

PCB板的線寬、覆銅厚度與通過的電流對應的關系
寬度 電流（A） 寬度 電流（A） 寬度 電流（A）
0.15 0.2 0.15 0.5 0.15 0.7
0.2 0.55 0.2 0.7 0.2 0.9
0.3 0.8 0.3 1.1 0.3 1.3
0.4 1.1 0.4 1.35 0.4 1.7
0.5 1.35 0.5 1.7 0.5 2
0.6 1.6 0.6 1.9 0.6 2.3
0.8 2 0.8 2.4 0.8 2.8
1 2.3 1 2.6 1 3.2
1.2 2.7 1.2 3 1.2 3.6
1.5 3.2 1.5 3.5 1.5 4.2
2 4 2 4.3 2 5.1
2.5 4.5 2.5 5.1 2.5 6
銅厚1OZ(0.035mm) 銅厚1.5OZ(0.05mm) 銅厚2OZ(0.07mm)

應該說電流和線寬之間存在比例(如電流密度應是固定)關系. 可上述數據似乎并不完全對應某個關系, 請問是不是有其他的原因?

我想應該是有問題,如1mm1OZ2.3A,1mm2OZ3.2A,不是比例關係,是否有公式計算.

以上是艾默生公司的一個經驗值！

謝謝上面名位!

一般1oz的銅箔，允許溫升30K，寬1mm的銅箔電流容量是1.8A.

請給我一份吧 xiexiaoe@163.net

可否給我一分比較完整的資料，謝謝！
guzp@self.cn

有，用面換算

有，用面積換算

pcb越窄，散熱表面積越大，因此承載能力大些，因此PCB寬度與電流不成正比。

頂

　　用截面積算吧。
　　記得每平方毫米架空裸線是10A，小型變壓器是2.5-3A。估計復銅板3－7A，根據發熱量要求選擇。

我想應該先計算單位長度的電阻（不同厚度的銅單位長度的電阻就會不一樣），這樣可以計算銅帶損耗。然后計算單位面積的熱阻，這樣知道散熱的快慢。然后用損耗和熱阻去計算溫升，把溫升和損耗控制在理想的范圍內應該就可以。
算電阻就按照公式就可以，不過我沒有計算熱阻的實際經驗，那位兄弟對thermal有研究就貢獻一點想法吧。

也給我一分比較完整的資料，謝謝！
zhangkun12342001@yahoo.com.cn

太棒了,我正需要,謝謝!
