自學PROTEL 99SE遇到的問題,請前輩指點.

我在PCB布線時若要增加元件,當放置新的元件后布線時總是沒辦法連到其它的元件.請前輩指點!
全部回復(26)
正序查看
倒序查看
goldant
LV.5
2
2004-09-02 09:19
你是不是有網絡表啊，如果是的話要更改SCH，在更新網表?；蛘咧苯痈脑_的NET，在就是用另外一種track來連接，這種連線忽略網表，只是會出DRC錯誤，變綠。呵呵。
0
回復
overstep
LV.5
3
2004-09-02 09:27
@goldant
你是不是有網絡表啊，如果是的話要更改SCH，在更新網表。或者直接改元件腳的NET，在就是用另外一種track來連接，這種連線忽略網表，只是會出DRC錯誤，變綠。呵呵。
你的意思是先在原理圖更改,然后再重新生成網絡表.重新生成的網絡表如何UPDATE到PCB呢?(我原來的PCB布線都已經做得差不多了.)另外你說的忽略網絡表,如何設定呀?
0
回復
LV.1
4
2004-09-02 09:27
你要將你所加的新pcb元件的pad網絡屬性修改為你所要連接到網絡一致。
0
回復
overstep
LV.5
5
2004-09-02 09:29
@
你要將你所加的新pcb元件的pad網絡屬性修改為你所要連接到網絡一致。
謝謝指點,我先試一試.
0
回復
overstep
LV.5
6
2004-09-02 09:42
@
你要將你所加的新pcb元件的pad網絡屬性修改為你所要連接到網絡一致。
已搞定.我現想增加一根跳線,那么跳線的兩個PAD如何設定呢?
0
回復
LV.1
7
2004-09-02 09:50
@overstep
已搞定.我現想增加一根跳線,那么跳線的兩個PAD如何設定呢?
增加一個NET，然後將跳線兩端的PAD分別放在兩個不同的NET中；試試吧!!1
0
回復
overstep
LV.5
8
2004-09-02 10:07
我現在做一塊單面板,有用到SMD的電容電阻,我想將SMD元件貼在PCB板的底面,那么我現在是將SMD元件設置為BOTTOMLAYER,而將該元件的PAD設置為MULTILAYER,不知是否正確?
0
回復
overstep
LV.5
9
2004-09-02 10:09
@
增加一個NET，然後將跳線兩端的PAD分別放在兩個不同的NET中；試試吧!!1
但我不知NET量如何增加的?我有在網絡表試過,但不知如何轉到PCB里面來.
0
回復
overstep
LV.5
10
2004-09-02 11:32
我想在一個多邊形孔的周圍敷銅箔(布線),DX請指點一下該如何操作?另外我還想知道正方形的PAD如何在其中心開一個正方形的孔?有沒哪位知道呀?
0
回復
goldant
LV.5
11
2004-09-02 12:13
@overstep
我現在做一塊單面板,有用到SMD的電容電阻,我想將SMD元件貼在PCB板的底面,那么我現在是將SMD元件設置為BOTTOMLAYER,而將該元件的PAD設置為MULTILAYER,不知是否正確?
錯，焊盤應該用BOTTOMLAY,絲印用BOTTOMOVERLAYER
你既然是單面板的話，如果混有插裝元件，應該插裝器件的絲印使用topoverlayer，焊盤使用bottom，背面裝SMD元件，那么絲印用bottomoverlayer，焊盤用bottom，當然可以省略一面絲印。另外，做板時最好注明是single side
0
回復
goldant
LV.5
12
2004-09-02 12:18
@overstep
你的意思是先在原理圖更改,然后再重新生成網絡表.重新生成的網絡表如何UPDATE到PCB呢?(我原來的PCB布線都已經做得差不多了.)另外你說的忽略網絡表,如何設定呀?
你原來怎么裝網表，照做就行，不影響已經不好得東西的，如果你沒操作錯誤的話。
忽略網表，在99se有兩種畫線的，一種是不考慮網表，可以隨意連接的。或者，在option里設置，忽略障礙，等畫完后，在改過來
0
回復
overstep
LV.5
13
2004-09-02 13:24
@goldant
錯，焊盤應該用BOTTOMLAY,絲印用BOTTOMOVERLAYER你既然是單面板的話，如果混有插裝元件，應該插裝器件的絲印使用topoverlayer，焊盤使用bottom，背面裝SMD元件，那么絲印用bottomoverlayer，焊盤用bottom，當然可以省略一面絲印。另外，做板時最好注明是singleside
焊盤用BOTTOMLAY的話,那PAD的顏色不是與布線的顏色相同啦?另:還想請教老兄一個問題,PAD可否設置方孔呀?怎樣做?
0
回復
overstep
LV.5
14
2004-09-02 13:28
@goldant
你原來怎么裝網表，照做就行，不影響已經不好得東西的，如果你沒操作錯誤的話。忽略網表，在99se有兩種畫線的，一種是不考慮網表，可以隨意連接的。或者，在option里設置，忽略障礙，等畫完后，在改過來
THANKS!
0
回復
goldant
LV.5
15
2004-09-02 14:03
@overstep
焊盤用BOTTOMLAY的話,那PAD的顏色不是與布線的顏色相同啦?另:還想請教老兄一個問題,PAD可否設置方孔呀?怎樣做?
是同色，這有什么關系？實際上99se在層管理器里的menu菜單里有單面板的模板。
方孔是設置不了的，鉆頭都是圓的。你可以用機械層畫出來，然后在進行說明
0
回復
overstep
LV.5
16
2004-09-02 14:39
@goldant
是同色，這有什么關系？實際上99se在層管理器里的menu菜單里有單面板的模板。方孔是設置不了的，鉆頭都是圓的。你可以用機械層畫出來，然后在進行說明
多邊形的孔我已在AUTOCAD內已做好了導入到PCB內來的,然后我想在這個孔的周圍放置用于焊錫的銅膜.另外我想大面積的放置多邊形的銅膜,是怎樣操作的?
0
回復
goldant
LV.5
17
2004-09-02 17:51
@overstep
多邊形的孔我已在AUTOCAD內已做好了導入到PCB內來的,然后我想在這個孔的周圍放置用于焊錫的銅膜.另外我想大面積的放置多邊形的銅膜,是怎樣操作的?
不知道，你是怎么做的。雖然知道從AUTOCAD中導入，但我嫌麻煩，一般不這么做。
我想如果你只導入孔的話，那么要在其周圍用multi層繪制焊接區，用solderlayer設置禁綠油區，然后用plogyn進行大面積鋪銅
0
回復
overstep
LV.5
18
2004-09-02 19:43
@goldant
不知道，你是怎么做的。雖然知道從AUTOCAD中導入，但我嫌麻煩，一般不這么做。我想如果你只導入孔的話，那么要在其周圍用multi層繪制焊接區，用solderlayer設置禁綠油區，然后用plogyn進行大面積鋪銅
我現在還知怎能么做.你知道不規則形狀大面積敷銅怎么做嗎?
0
回復
LV.1
19
2004-09-03 08:34
@overstep
我想在一個多邊形孔的周圍敷銅箔(布線),DX請指點一下該如何操作?另外我還想知道正方形的PAD如何在其中心開一個正方形的孔?有沒哪位知道呀?
你點"PCB:PolygonPlane'進行多邊形敷銅就好了。
0
回復
overstep
LV.5
20
2004-09-03 08:48
@
你點"PCB:PolygonPlane'進行多邊形敷銅就好了。
PolygonPlane命令連不到PAD呀?
0
回復
goldant
LV.5
21
2004-09-03 08:51
@overstep
我現在還知怎能么做.你知道不規則形狀大面積敷銅怎么做嗎?
就用polygon啊，你連不到pad是因?yàn)樾枰O(shè)置net的，另外一般默認十字連接，可以改為直連
0
回復
overstep
LV.5
22
2004-09-03 17:17
@goldant
就用polygon啊，你連不到pad是因?yàn)樾枰O(shè)置net的，另外一般默認十字連接，可以改為直連
net怎樣設置呀?我將安全距離設為零可以連到了,但這樣做我不知道是否正確?
0
回復
ne5532
LV.7
23
2004-09-13 21:25
@overstep
但我不知NET量如何增加的?我有在網絡表試過,但不知如何轉到PCB里面來.
直接放個PAD到同一個網絡的線上，拉開就有一條小線跟著了。。呵呵
0
回復
ne5532
LV.7
24
2004-09-13 21:31
@overstep
PolygonPlane命令連不到PAD呀?
點它的屬性呀！把它的網絡選的和你想要的那個網絡就可以了，它們就可以粘在一起了喲！
0
回復
qqqq
LV.2
25
2005-03-03 15:55
@ne5532
點它的屬性呀！把它的網絡選的和你想要的那個網絡就可以了，它們就可以粘在一起了喲！

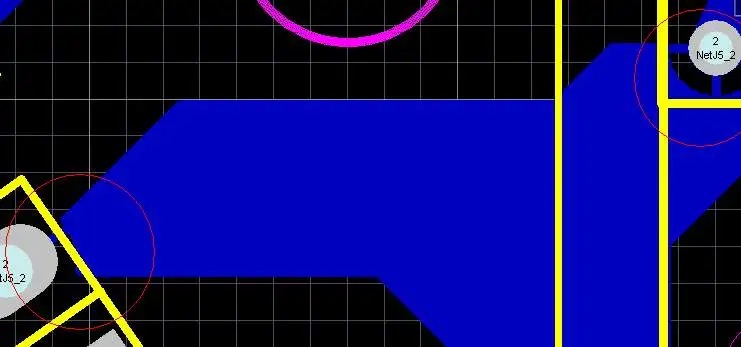

我的怎么會是這個樣子？500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1109836554.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
ne5532
LV.7
26
2005-03-04 17:44
@qqqq
我的怎么會是這個樣子？[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1109836554.jpg');}"onmousewheel="returnimgzoom(this);">
你的規則裡沒有設定好，重新設定就好了。。
0
回復
qqqq
LV.2
27
2005-03-09 09:18
@ne5532
你的規則裡沒有設定好，重新設定就好了。。
具體是哪項規則呀！如何設阿？
