我是一個菜鳥,剛剛接觸充電器
現在發個圖,各位高手老師覺得那邊有問題一定要指出來,權當幫助新人了.謝謝大家
簡易鋰電池充電器
我是一個菜鳥,剛剛接觸充電器
現在發個圖,各位高手老師覺得那邊有問題一定要指出來,權當幫助新人了.謝謝大家
全部回復(24)
正序查看
倒序查看
@pingyi_1984_0
根據我的理解,當TL431穩定工作時,c2238基極就有一個恒定的電壓.這個電壓的大小可以通過1K和3.3K的電位器進行調節,一般把這個基極電壓設置為略高于充電電池充完電后的電壓.不知道我的理解隊不對,請wangxiaodong和其他高手指正.
431需要通過至少1MA電流才能工作,所以我看是不是應該還需要在C2238的C,B之間接一電阻才能有輸出.
0
回復
@wangxiaodong
C2238的基極能有電壓?jiǎn)?
同感!這是另一個類似電路.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153535944.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153535944.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@gdhzlds

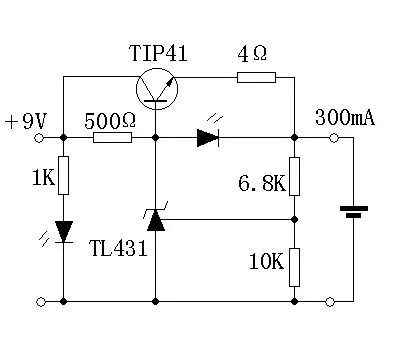

同感!這是另一個類似電路.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1153535944.jpg');}"onmousewheel="returnimgzoom(this);">
我覺得gdhzlds的電路中充電指示燈有問題.可能會長亮
0
回復
@pingyi_1984_0
我覺得gdhzlds的電路中充電指示燈有問題.可能會長亮
手頭上有一個這樣的電路,6.8K電阻用10K可調電阻代替,把輸出電壓調為4.2V.接TL431的LED在沒有裝電池時是不會亮的,因?yàn)榇藭r(shí)TIP41的基極和發射極的電壓一致,只有在充電時因4 ohm的電阻上有壓降LED才亮,當電池電壓達到4.2V時,LED滅.此電路的缺點是TIP41發熱比較嚴重,可以改成用達林頓管試試應該會比較好.
0
回復
@gdhzlds
手頭上有一個這樣的電路,6.8K電阻用10K可調電阻代替,把輸出電壓調為4.2V.接TL431的LED在沒有裝電池時是不會亮的,因?yàn)榇藭r(shí)TIP41的基極和發射極的電壓一致,只有在充電時因4ohm的電阻上有壓降LED才亮,當電池電壓達到4.2V時,LED滅.此電路的缺點是TIP41發熱比較嚴重,可以改成用達林頓管試試應該會比較好.
好,這個線路有潛力.在解決好靜態功耗,三極管發熱和限流問題后可以做成產品.我收藏啦,多謝!
0
回復
@gdhzlds
手頭上有一個這樣的電路,6.8K電阻用10K可調電阻代替,把輸出電壓調為4.2V.接TL431的LED在沒有裝電池時是不會亮的,因?yàn)榇藭r(shí)TIP41的基極和發射極的電壓一致,只有在充電時因4ohm的電阻上有壓降LED才亮,當電池電壓達到4.2V時,LED滅.此電路的缺點是TIP41發熱比較嚴重,可以改成用達林頓管試試應該會比較好.
謝謝gdhzlds,你的解說讓我茅塞頓開.^_^
另外你的這個電路是不是已經做成板子了?
另外你的這個電路是不是已經做成板子了?
0
回復
@gdhzlds
手頭上有一個這樣的電路,6.8K電阻用10K可調電阻代替,把輸出電壓調為4.2V.接TL431的LED在沒有裝電池時是不會亮的,因?yàn)榇藭r(shí)TIP41的基極和發射極的電壓一致,只有在充電時因4ohm的電阻上有壓降LED才亮,當電池電壓達到4.2V時,LED滅.此電路的缺點是TIP41發熱比較嚴重,可以改成用達林頓管試試應該會比較好.
請教一下:還是不太理解,“只有在充電時因4 ohm的電阻上有壓降LED才亮,當電池電壓達到4.2V時,LED滅”,可是只要有電池一直接入,不就可以通過500歐電阻+LED形成回路了嗎?謝謝
0
回復
@gdhzlds
同感!這是另一個類似電路.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1153535944.jpg');}"onmousewheel="returnimgzoom(this);">
這個電路怎么限流呢 ？
0
