小功率開關電源求助?(老是燒機)

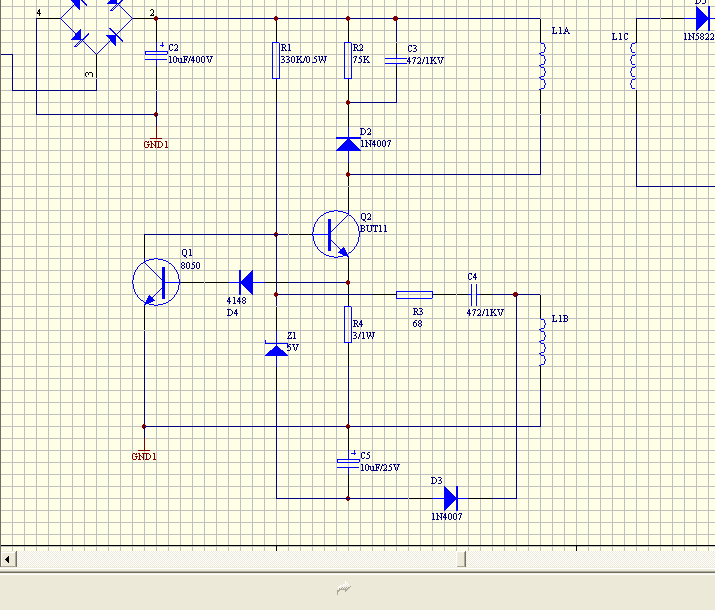

需要做一個哩電池的充電器,用了最簡單的RCC型開關電源,輸出電流1-1.5A,輸出電壓8V左右!現在有個很嚴重的問題就是實驗的時候,220V剛接上的時候沒問題,輸出基本都是8V,1.2A這個樣子,但是大概過個30分鐘左右,輸出電壓就會降到6.4V這個樣子,有些就維持在6.4不怎么變了,有些電壓就繼續降低,到5.6V這個樣子,就燒保險管,包括開關功率管等在內都被擊穿了!(開關功率管是加的比較大的散熱片),大家?guī)臀曳治龇治龊脝?到底是什么原因啊?
(還有一種現象是開始的時候只有6.4V,慢慢上升,直到8V,過30分鐘,一下跳回6.4,然后就燒!)
(還有一種現象是開始的時候只有6.4V,慢慢上升,直到8V,過30分鐘,一下跳回6.4,然后就燒!)
全部回復(49)
正序查看
倒序查看
@ac adaptor
開關管可用E13005,做到12W沒有問題
回hualitong8888兄:
其實我也不是要輸出穩定,比如8V的輸出的話,7-9V之間跳動都可以,只要不是電壓一下跳回6.4V,不燒機就OK!是不是非要用光偶啊?我主要是怕時間來不及了,現在恐怕沒時間在重新畫圖,重新做PCB板了,如果只是調整一下參數,或是小小的改動一下,這樣子是最好的!
回AC/DC adapter兄:
FR155S是什么東西啊?是一種2級管的型號嗎?
變壓器用19的OK,用25的應該也不會有問題吧?
C5和D3的線路有什么問題,能說明白點嗎,我好改了試試!
我已經要了10片13007了,可不可以換成13007來試?
其實我也不是要輸出穩定,比如8V的輸出的話,7-9V之間跳動都可以,只要不是電壓一下跳回6.4V,不燒機就OK!是不是非要用光偶啊?我主要是怕時間來不及了,現在恐怕沒時間在重新畫圖,重新做PCB板了,如果只是調整一下參數,或是小小的改動一下,這樣子是最好的!
回AC/DC adapter兄:
FR155S是什么東西啊?是一種2級管的型號嗎?
變壓器用19的OK,用25的應該也不會有問題吧?
C5和D3的線路有什么問題,能說明白點嗎,我好改了試試!
我已經要了10片13007了,可不可以換成13007來試?
0
回復
@kingrain
回hualitong8888兄:其實我也不是要輸出穩定,比如8V的輸出的話,7-9V之間跳動都可以,只要不是電壓一下跳回6.4V,不燒機就OK!是不是非要用光偶啊?我主要是怕時間來不及了,現在恐怕沒時間在重新畫圖,重新做PCB板了,如果只是調整一下參數,或是小小的改動一下,這樣子是最好的!回AC/DCadapter兄:FR155S是什么東西啊?是一種2級管的型號嗎?變壓器用19的OK,用25的應該也不會有問題吧?C5和D3的線路有什么問題,能說明白點嗎,我好改了試試!我已經要了10片13007了,可不可以換成13007來試?
再把變壓器的匝數說說,各位看看有什么問題沒:
原邊:220匝
反饋:6匝
輸出:11匝
原邊:220匝
反饋:6匝
輸出:11匝
0
回復
@kingrain
回hualitong8888兄:其實我也不是要輸出穩定,比如8V的輸出的話,7-9V之間跳動都可以,只要不是電壓一下跳回6.4V,不燒機就OK!是不是非要用光偶啊?我主要是怕時間來不及了,現在恐怕沒時間在重新畫圖,重新做PCB板了,如果只是調整一下參數,或是小小的改動一下,這樣子是最好的!回AC/DCadapter兄:FR155S是什么東西啊?是一種2級管的型號嗎?變壓器用19的OK,用25的應該也不會有問題吧?C5和D3的線路有什么問題,能說明白點嗎,我好改了試試!我已經要了10片13007了,可不可以換成13007來試?
如果你不要求電壓穩定的話,基本還個13005就OK了,13007就更好!!!如果還不行,就把R4的阻值改小一點,對了68歐最好用470歐,10U/25V應用35V的比較好
0
回復
@kingrain
我來總結一下哪些地方要改,如果有什么地方漏掉的話,歡迎大家指出:1、Q2(BUT11A)換成130072、D2(1N4007)換成FR155S3、R4(3歐)減小,換成1.5歐的4、C4(472/1KV),換成332/1KV和103/1KV的試試5、R1(330K),換成160K.(R1和R3都不能加大了,一加大電壓,就只有6V)6、我把反饋邊匝數加大了點,再試試看行不行.基本就是這些,看還有沒有漏掉的,下星期就應該試出結果來!
說一下一些調整的情況:
1、R1和R3不能加大,加大就只有6V的輸出!
2、C4(472/KV)不能減小,比如換成332,102,都無輸出,相當于開關電源沒工作,但是可以加大,比如換成562,103,都能正常工作,但燒不燒機就還要再觀察了!
3、Q2(BUT11A)換成13007,正常,燒不燒機就也要再觀察了!
想請問一下第1條和2第條是什么原因呢?
1、R1和R3不能加大,加大就只有6V的輸出!
2、C4(472/KV)不能減小,比如換成332,102,都無輸出,相當于開關電源沒工作,但是可以加大,比如換成562,103,都能正常工作,但燒不燒機就還要再觀察了!
3、Q2(BUT11A)換成13007,正常,燒不燒機就也要再觀察了!
想請問一下第1條和2第條是什么原因呢?
0
回復
@kingrain
拜托,不要讓我的帖子沉下去了!

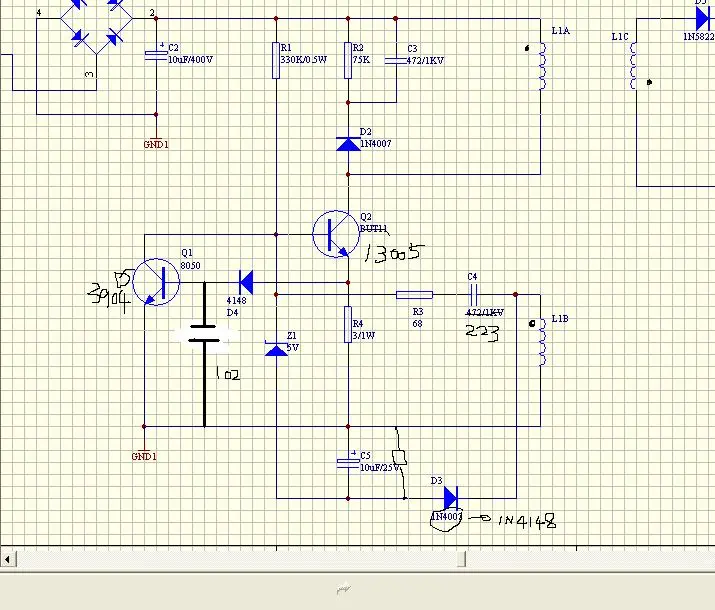

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094257004.jpg');}" onmousewheel="return imgzoom(this);"> 希望有幫助. 0
回復
@wangb
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1094257004.jpg');}"onmousewheel="returnimgzoom(this);"> 希望有幫助.
非常感謝WANGB兄的指點,不過C5旁邊哪個電阻應該加多大的?
還有,你在變壓器的3個邊上打了3個點是什么意思,難道還有方向性?(不好意思,不是很懂這個,我原邊,反饋邊和輸出邊各自的2個腳都是隨便接的,難道這個還有要求,方向應該怎么確定?)
還有,你在變壓器的3個邊上打了3個點是什么意思,難道還有方向性?(不好意思,不是很懂這個,我原邊,反饋邊和輸出邊各自的2個腳都是隨便接的,難道這個還有要求,方向應該怎么確定?)
0
回復
@kingrain
非常感謝WANGB兄的指點,不過C5旁邊哪個電阻應該加多大的?還有,你在變壓器的3個邊上打了3個點是什么意思,難道還有方向性?(不好意思,不是很懂這個,我原邊,反饋邊和輸出邊各自的2個腳都是隨便接的,難道這個還有要求,方向應該怎么確定?)
我是做變壓器的他幫你加三個點,表明電路是反激式的.但是副邊的點在上在下,就表明電路是正激還是反激這取決于你的電路形式.正激、反激都能用.但是你不能隨便亂接的.同名端在開關電源中是很重要的.它要適用于你的所用的電路形式.對變壓器的設計更是重要,因為正激和反激變壓器的設計是不一樣的.
