3843的電動車充電器,附圖,遇到棘手問題

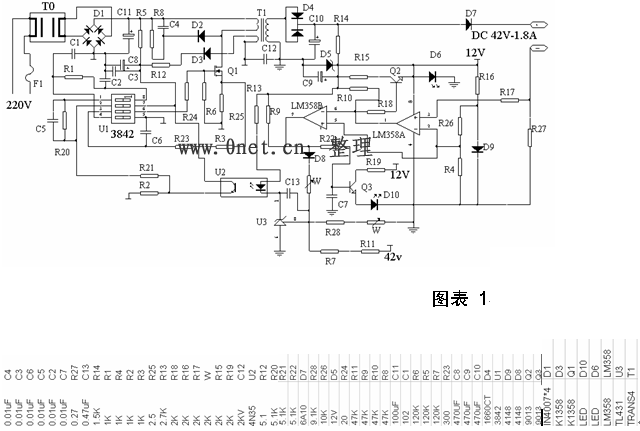

這是我的充電器原理圖,輸出44.5V,1.8A,不知道電路有什么問題.
做好PCB板給電池充電,怎么一上電,電壓是42V,電流有5A還多,想問一下這是怎么回事,如何限制我的輸出電流啊?難道這個電流只取決于負載?一點頭緒都沒有了
全部回復(14)
正序查看
倒序查看
andyfeng
LV.4
2
2006-07-24 11:22
把圖上傳看一下
可以調一下3腳的串聯電阻
0
回復
dianqi123
LV.5
3
2006-07-24 11:24
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153711488.gif');}" onmousewheel="return imgzoom(this);">
0
回復
dianqi123
LV.5
4
2006-07-24 11:26
@andyfeng
把圖上傳看一下可以調一下3腳的串聯電阻
圖傳了,不太清晰,過會傳個PDF
0
回復
ruohan
LV.9
5
2006-07-24 12:16
@dianqi123
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1153711488.gif');}"onmousewheel="returnimgzoom(this);">
沒有限流的功能.
恒壓充電是這樣的,42V是電池把電源的輸出給拉下來的
0
回復
lgq810113
LV.1
6
2006-07-24 12:17
@dianqi123
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1153711488.gif');}"onmousewheel="returnimgzoom(this);">
看不清你的電路呀
0
回復
dianqi123
LV.5
7
2006-07-24 13:04
@ruohan
沒有限流的功能.恒壓充電是這樣的,42V是電池把電源的輸出給拉下來的
那輸出電流太大的問題如何解決呢?
是靠調整3843的3腳接得Rs來限制最大充電電流嗎?那如果想輸出2A的話Rs取多大,不太明白.
網速有點慢,PDF都傳不上去,再試試
0
回復
2006-07-24 18:46
輸出電流大應該是輸出電壓高造成的.
以下是我對電子式充電器輸出44.5V/1.8A的理解,因本人沒搞過充電器,不妥之處請各位指正:
輸出電壓44.5V和輸出電流1.8A不是同時出現的,在充電初期電流為1.8A,而充電電壓因蓄電池的虧電程度不同而不同,應該低于44.5V.此階段為恒流充電階段.隨著充電時間的延長充電電壓緩慢升高,當電壓上升到上限44.5V時,電流會緩慢下降而電壓不會再升,即進入恒壓充電階段.當充電電流降到一定程度時,會出現間歇(脈沖)充電,也就是浮充階段.
0
回復
dianqi123
LV.5
9
2006-07-24 19:39
@大成電子
輸出電流大應該是輸出電壓高造成的.以下是我對電子式充電器輸出44.5V/1.8A的理解,因本人沒搞過充電器,不妥之處請各位指正:輸出電壓44.5V和輸出電流1.8A不是同時出現的,在充電初期電流為1.8A,而充電電壓因蓄電池的虧電程度不同而不同,應該低于44.5V.此階段為恒流充電階段.隨著充電時間的延長充電電壓緩慢升高,當電壓上升到上限44.5V時,電流會緩慢下降而電壓不會再升,即進入恒壓充電階段.當充電電流降到一定程度時,會出現間歇(脈沖)充電,也就是浮充階段.
為什么充電的時候會恒流呢?這個恒流應該如何理解?是不是電路有一個限流部分,將電流限定在1.8A,再高就上不去,然后等沖到一定程度,電流開始下降.進入橫壓充電,是這樣理解嗎?
另外這個電路是如何實現恒流充電呢?
0
回復
dianqi123
LV.5
10
2006-07-24 19:39
@dianqi123
為什么充電的時候會恒流呢?這個恒流應該如何理解?是不是電路有一個限流部分,將電流限定在1.8A,再高就上不去,然后等沖到一定程度,電流開始下降.進入橫壓充電,是這樣理解嗎?另外這個電路是如何實現恒流充電呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153741189.gif');}" onmousewheel="return imgzoom(this);">
0
回復
lee_sun
LV.4
11
2006-07-25 09:35
我搞過很多充電器,限制電流就調節與MOS管串接接地的Rs.
具體用多大的值,你可以在實際的調試中來確定.
0
回復
dianqi123
LV.5
12
2006-07-25 10:48
@lee_sun
我搞過很多充電器,限制電流就調節與MOS管串接接地的Rs.具體用多大的值,你可以在實際的調試中來確定.
Rs只能限制充電的最大電流.并不能使充電電流恒定
0
回復
lee_sun
LV.4
13
2006-07-25 11:43
對已放過電的蓄電池組應采用先恒流后恒壓的充電方式即在充電初期采用恒流充電 ,其充電電流限定在10%以內,這樣可避免大電流初充電造成的電池電解液的蒸發達到蓄電池長壽的目的,充電一段時后改用恒壓充電,即浮充.
0
回復
2006-07-25 22:42
@dianqi123
Rs只能限制充電的最大電流.并不能使充電電流恒定
R17應該是電流取樣電阻.此電阻的大小決定充電電流,你可以適當調整一下試試.
0
回復
2006-07-25 22:53
@lee_sun
對已放過電的蓄電池組應采用先恒流后恒壓的充電方式即在充電初期采用恒流充電,其充電電流限定在10%以內,這樣可避免大電流初充電造成的電池電解液的蒸發達到蓄電池長壽的目的,充電一段時后改用恒壓充電,即浮充.
有道理.
充電電流應視蓄電池的容量而決定,不同容量的電池其充電電流也不盡相同,應限定在容量的10%以內.
0
回復
