不行,過流保護  霍爾傳感器信號太弱,要加放大,過壓保護線路是錯的,不會工作的

放大電路好解決

請問過壓保護電路該怎么接它才能工作?

本人一學生,被老板逼著做一3KW的開關電源
做不完暑假回不了家

請各位大俠幫幫忙...
讓我早日回家
謝謝謝謝..

過壓和放大你都得給個基準給他們呀.

過壓部分可以參考其它貼子中的次級電壓反饋用的線路(也就是一般開關電源電壓反饋部分),如果要鎖死的話,也可以加一正反饋電路

呵呵,好狠心的老師啊!
3KW也是個難度了.
具體點的參數有嗎?

驅動電動汽車的
48V直流輸出
額定功率3KW

無其它要求

非常感謝第二帖以及第五帖的兩位兄臺..

輸入呢?
帶的是什么負載?
電機?

220VAC輸入
帶動直流他勵電機

電機是48V/50A嗎,用494全橋做,效率80%  可以做的

電機額定電壓電流是48V78A
我現在可以不要求效率,以后再慢慢改進也不遲

大哥能否給個全橋電路我看看
我到現在連全橋電路長啥樣都不知道
光知道要四個管子
謝謝了


另外用IGBT單管能不能做到3KW?

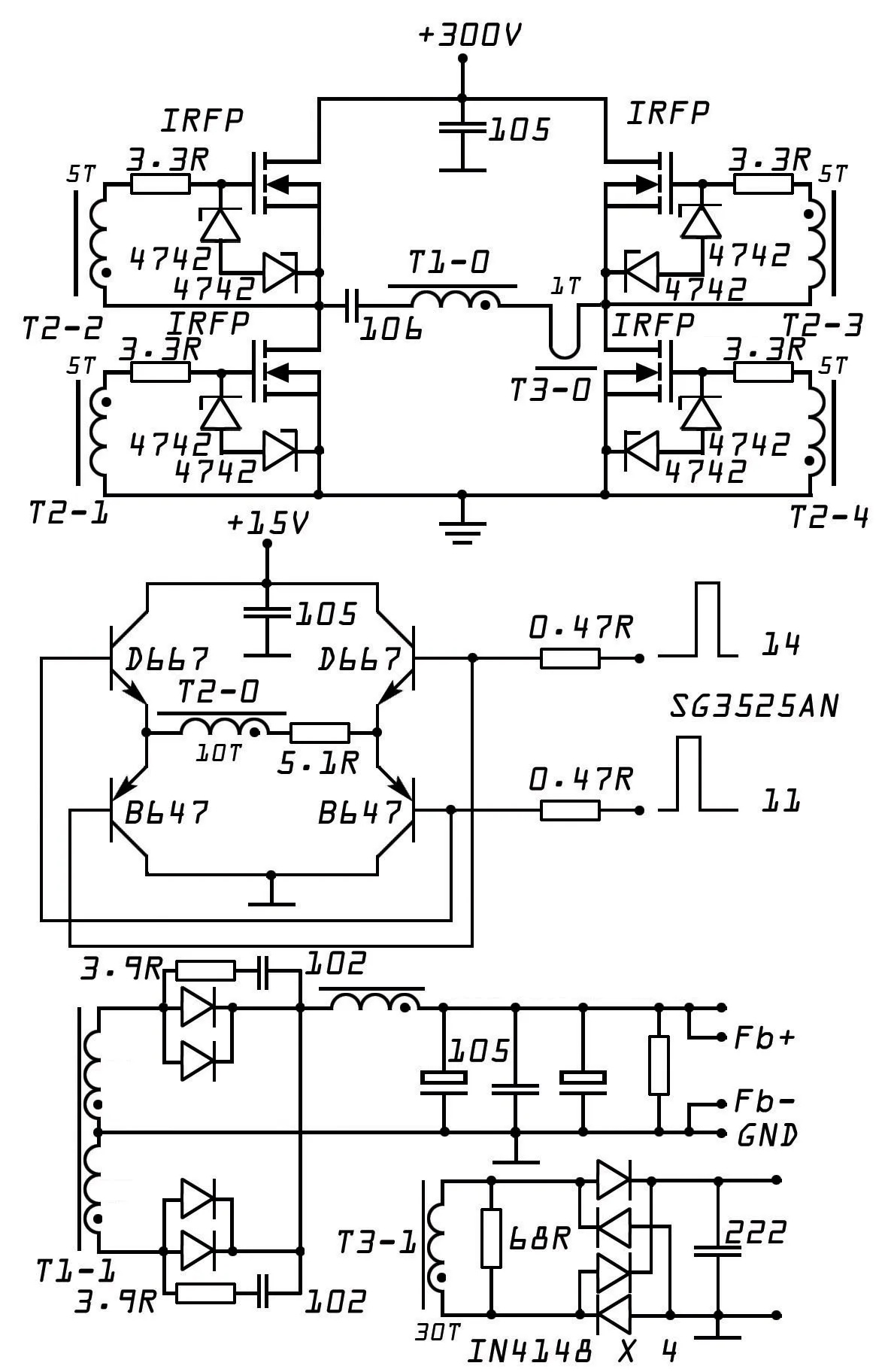

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153814978.jpg');}" onmousewheel="return imgzoom(this);">基本結構

你這個不是3KW  至少是4.5KW,用3525全橋做比較好點,最好用IGBT模塊做,單管做的話,型號可以選60N90(60A/900V)  用四只組成全橋

大功率的開關電源最好不要用驅動變壓器,用驅動模塊是做好的
不過其價格很高

這個電路原來是500W的,怎么變?cè)趺磾U(kuò)是你的事,實踐是最重要的.

謝謝上面兩位
有點頭緒了
這個基本結構確實比較清晰明了

我本來就打算用TL494的輸出脈沖控制M57962AL厚膜電路去驅動IGBT

57962完全可以用的

呵呵
那個IC本來就是專門用來驅動IGBT的
不能用的話小日本的公司就可以準備破產了

不是吧?!哪有這樣的老板啊.你可真倒梅啊.
