用TOP249Y設計一款輸出26V/4A的電源,輸入AC85V~265V。剛開始參考的一款TOP249的輸出19V/3.5A,70W電源,調試一切正常,就是效率較低,自己依據表格,纏繞了幾個變壓器,感覺效果都不很好,帶負載2A多,再加大電流輸出電壓開始下降。

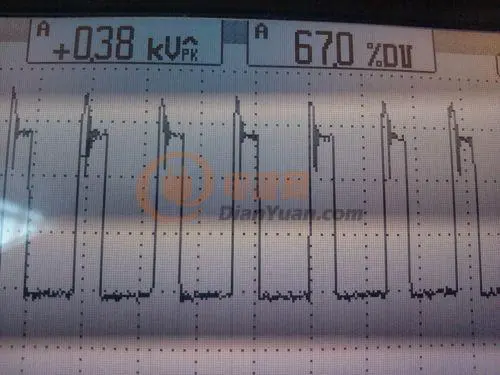

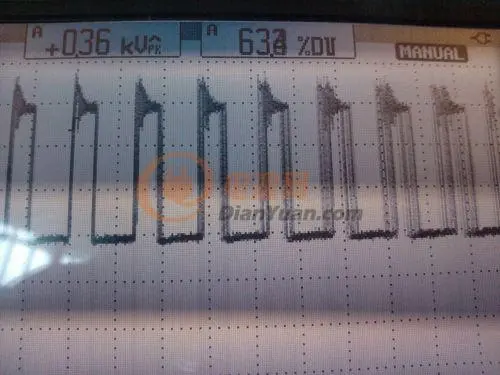

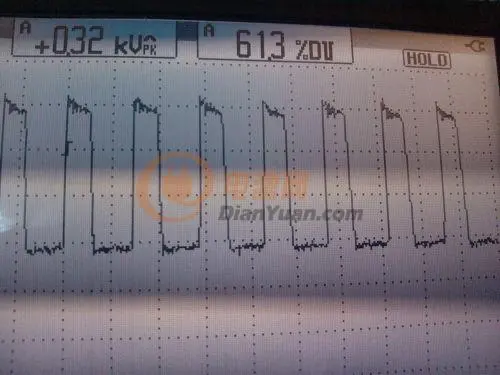

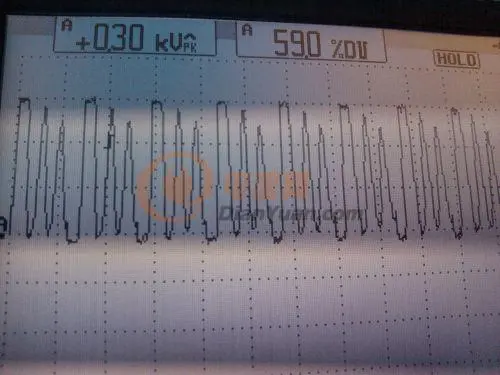

后來為了調節輸出電壓,將反饋電路的電阻R8(5.62K)改為65KΩ,R11(4.75K)改為11.3K,問題出現了,輸出26V幾秒后,電壓降低到9V多,波動很大,發現輸出整流管被擊穿,前級的箝位二極管P6KE200也被擊穿,但是TOP249Y沒有被擊穿,更換燒毀的元器件后,鉗位電路改為RC+TVS,RC消耗漏能量,但是還是輸出電壓波動很大,基本上呈現鋸齒波了,斷電發現,二極管P6KE20又被擊穿,這下不敢上電了,琢磨了很久,不知道是為啥會燒管,要是反饋電阻R8,R11換回電路中的值,一切正常了。。
小弟才接觸開關電源不久,想請教前輩們幫忙看看,給小弟提點建議,不勝感激~~
先謝過了~~
哦,還有就是變壓器按著PI EXPERT和PI表格生成的變壓器方案,感覺效率沒設想的那么高,為啥呢,嘿嘿,謝謝高手們批評,
