芯片驅動(MOS管)能力的提升

由于最近在做一款照明電源,采用半橋隔離驅動,在調試過程發現,芯片本體驅動800V MOS管要比驅動600V MOS 管燙(常溫下80度),對比時其它條件不變?,F(xiàn)在想在不改變驅動芯片的情況下,如何提高芯片的驅動能力,驅動800VMOS?

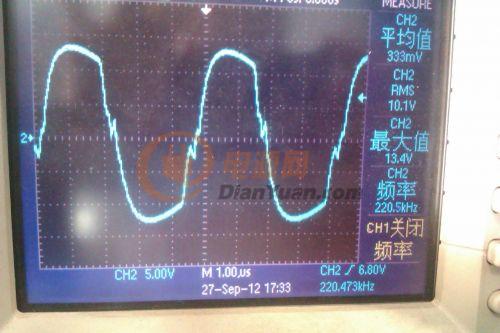

600V MOS工作時驅動波形(Q g=27nc;RDS=0.165-0.19歐姆):



800V MOS工作時驅動波形(Qg=88-117nc;RDS=0.25-0.29歐姆)



從工作時驅動波形可知,800V驅動波形很尖,MOS管導通時間很短,并且在開通和關斷是有一定的震蕩產生。

為在不改變驅動芯片的情況下驅動此款800V MOS,試圖調整驅動變壓器感量大小,驅動電阻大小、芯片死區時間大小均無效果,還望高手給予指導!!!!!!

全部回復(0)
正序查看
倒序查看
現在還沒有回復呢,說說你的想法
