如提.我想制作一個EGS002的工頻逆變器.鐵心已經找到.功率已經計算出來了.但是不知道線徑的選擇.故請大師們幫忙算下謝謝

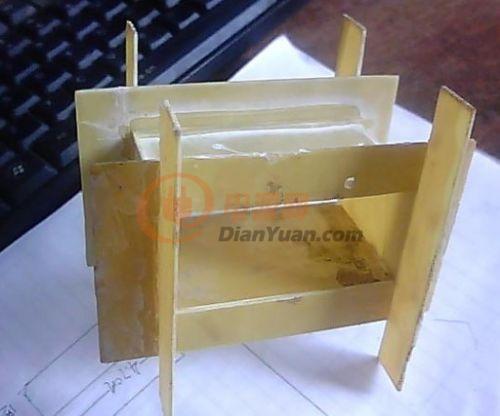

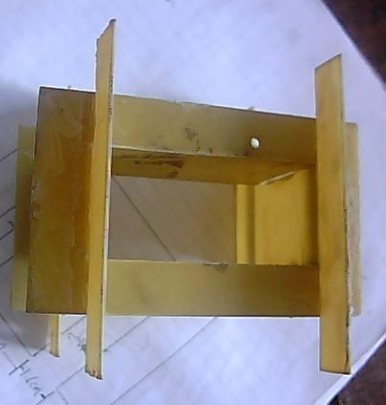

骨架已經做好

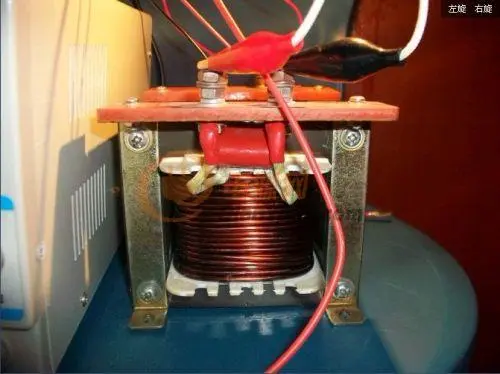

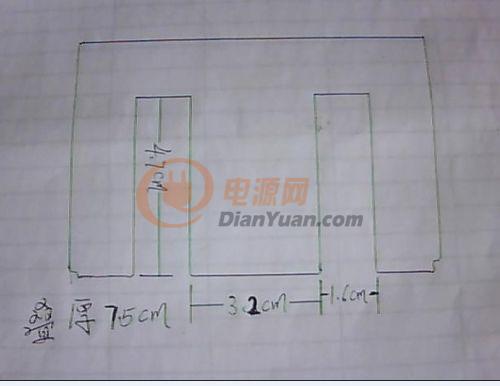

這個是鐵心.因?yàn)檎也ǖ碾妷菏?比230.初級次級的線徑不知道如何選擇.

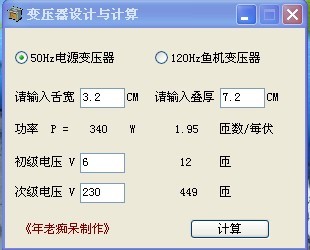

軟件算出來的不知道準確不.還請大師幫忙算算.再次謝過
工頻變壓器求助！
全部回復(58)
正序查看
倒序查看
@shanghaibs
方法是對的，這個變壓器就是工頻300-400W的鐵芯，計算的結果也不錯，但也是工頻是的匝數，要是想做魚機的話，頻率可以提高8-10倍，相應輸出的功率也會提高8-10倍，當然，頻率升高了，初級的匝數也可以適當?shù)臏p少。
我是做工頻逆變器用的.誰還用這個做魚機
初級1.2線3根.次級0.8這個數據饒的下不?請教!
0
回復
.浪費了材料不說.你知道不.次級400多圈.初級線N粗難饒.饒好整個線包還要插片.泡漆.烘干.測試.不行還得重來.工序不少呀
如果方波的話就可以做到11V比220都可以.但是方波和正弦波不一樣
大師能否幫我算一下我變壓器的參數啊?線徑問題!
@廖遠方

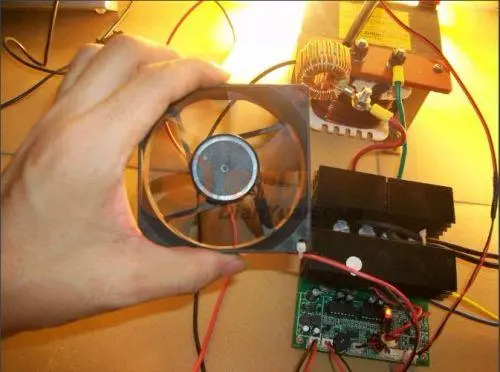

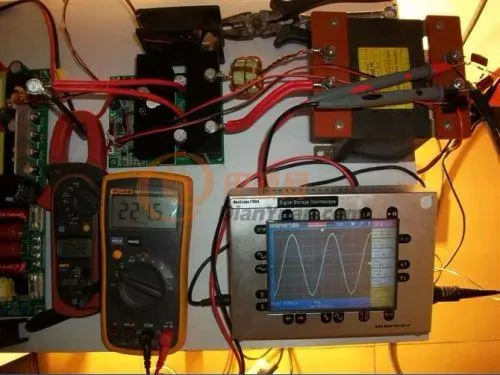

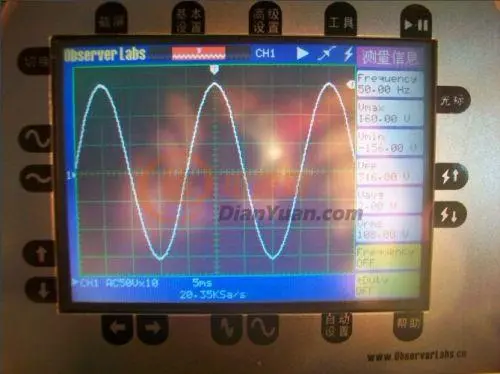

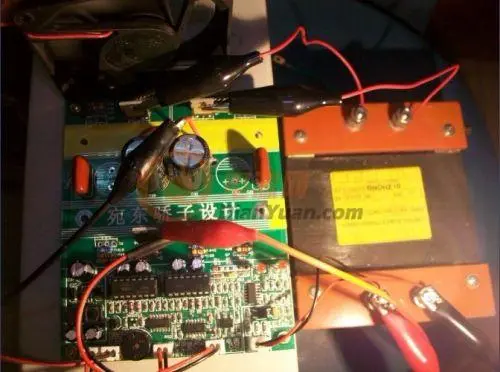

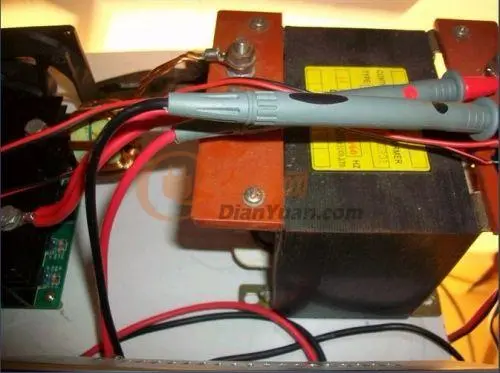

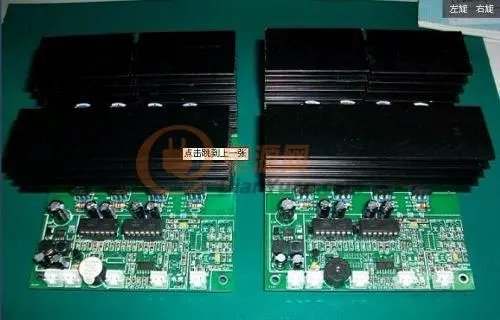

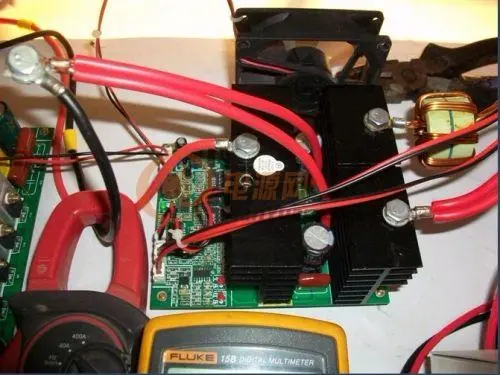

大哥[圖片]做12V輸入220V輸出的正弦波逆變器必須要6V比230V的的變壓器才能輸出220V交流電.你OK不?????????我什么時候說過用6V的電瓶啊.你看清楚再回答OK不??????????????????????????
逆變器工頻變壓器設計和我們用的工頻變壓器不一樣，逆變器工頻變壓器低壓輸入電壓12V/1.414=8.487V約等于8.5V所以變壓器設計時選的是6.5V/220V輸入12V輸出才會是220V！.220V/8.5V=25.88高低壓匝數比26:1，功率可以用軟件計算但匝數比12V的必須大于26:1，另外12V的輸入電流太大線太粗雖然匝數少還是不太好繞。24V輸入電壓是16V，匝比是13:1。36V輸入是25V匝比8.8:1，48V/1.414=34V匝比6.5:1
0
回復
@廖遠方
呵呵.這個我也不太清楚.反正我見大師門設計的12V正弦波逆變器的變壓器都是6V比230V這樣設計的.好象是12V(初級)要除以1.414什么的我記不清楚了.最后的結論就是6V比230V的結果.[圖片]方波的如果50HZ的(我做了N多個[圖片])11V-220V.
想空載電流小初級就不能按6V輸入計算，還是用8.5V吧。在同等功率一樣時，雖然做出來的變壓器要大些，但空載電流要小得多，功率余量也足的多
0
回復
