三極管基極電壓與輸入信號是怎樣的一個關系
三極管基極電壓與輸入信號是怎樣的一個關系

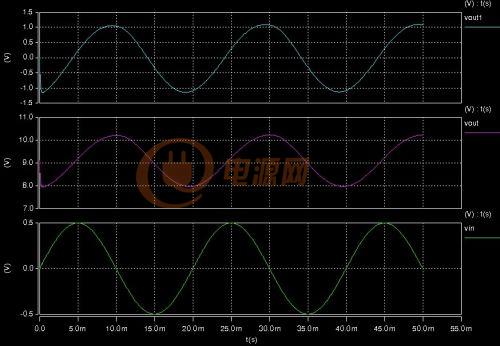

今天仿真了三極管共射極放大電路,當基極偏置電壓已經確定,為直流量Vb,在基極處加上隔離電容并且加交流信號0.5sin2πft,那么基極的波形是否為Vb+0.5sin2πft?與我仿真得到的波形不一致,輸入信號與輸出信號的相位不是反向關系,而是移相了90°,

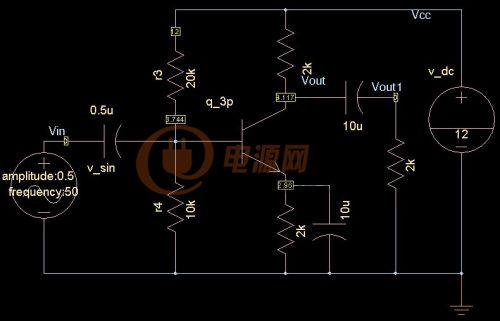

本人模電學得不好,希望得到大家的指點,謝謝 。電路圖如下:
全部回復(1)
只看樓主
正序查看
倒序查看
現在還沒有回復呢,說說你的想法
fly
2
2012-10-11 12:07
你前面0.5U的隔值電容太小,使得前面的高通濾波器的截止頻率太高,造成相位偏差。你改成10u試試
