型號：FT825  高PF值LED電源驅動芯片

原邊反饋，帶有源PFC，LED驅動芯片

FT825應用指南

簡介

這份應用資料介紹了原邊反饋，帶有源功率因數校正的LED驅動芯片F(xiàn)T825的特性及其應用電路，詳細描述了它的特點和工作原理，并結合典型應用方案介紹外圍的設計流程。

應用范圍

v 隔離式AC/DC LED照明驅動應用

v 商業與工業照明

v 取代式燈源，如E27,GU10,T8等

特點：

? 高功率因數>0.9

? 極低啟動電流（≤15μA）

? 高恒流精度±3%

? 高效率臨界導通模式

? 外部可調輸出過壓保護

? 限流保護

? 輸出短路保護

? 原邊反饋外圍元件成本低

? DIP8/SOP8封裝

介紹：

FT825是一款具有功率因素校正功能的原邊反饋LED驅動芯片，它通過獨特的原邊電流檢測控制方法實現精確的恒流輸出，無需副邊反饋，簡化了系統設計。FT825工作于臨界導通模式，通過固定導通時間控制同步實現高功率因素（PF）與低總諧波失真（THD）特性。內部高線性乘法器設計使芯片能在85V-265V寬輸入電壓范圍內的應用。FT825具備豐富的保護功能。如可調輸出過壓保護，輸出短路保護（OSCP），開關周期限流保護等功能令LED系統工作起來更加安全可靠。

深圳一級代理(歡迎來電索取更多方案資料技術及樣品提供）

聯 系 人 ：孫蘭

電  話：0755-83950651/18320930027

企 業 Q Q：2850187696

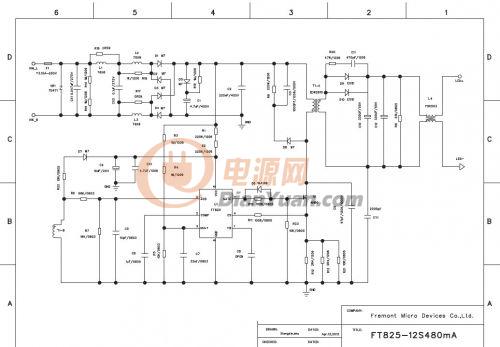

以上原理圖是經過CE認證通過的。
