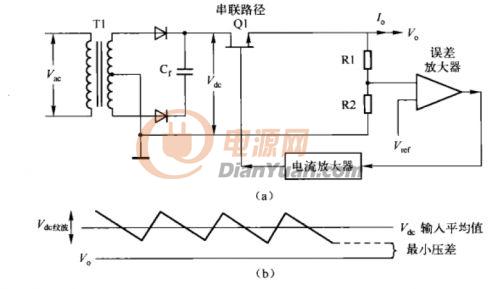

如圖線性電源原理圖，電容接的對么？

 剛在論壇下的書，看到這個線性電源圖，這個電容接的對么？
全部回復(12)
正序查看
倒序查看
2012-11-03 20:03

沒有見過這樣接的，應該把兩個二級管的負極接在一起，再接電容的正極，電容的負極接地！

0
回復
f2812
LV.5
3
2012-11-03 20:26
@MP895027134
沒有見過這樣接的，應該把兩個二級管的負極接在一起，再接電容的正極，電容的負極接地！
我覺得也是你說的這樣的，就是看到書上這樣畫的呢，呵呵。有點迷糊。
0
回復
2012-11-04 18:01
@f2812
我覺得也是你說的這樣的，就是看到書上這樣畫的呢，呵呵。有點迷糊。
是筆誤，校版的人睡著了。
0
回復
2012-11-05 11:54
@ymyangyong
是筆誤，校版的人睡著了[圖片]。

應該是筆誤，本來可以全波，現在只能半波了，

0
回復
2012-11-05 12:53
是畫錯了.
0
回復
dulai1985
LV.10
7
2012-11-05 13:14
@sometimes
是畫錯了.
嘿嘿，讀書比較認真。~
0
回復
619216213
LV.5
8
2012-11-05 13:32
呵呵 開關電源第三版的吧，接錯了 ，書上很多錯誤的，注意下 ，我都是二三版結合起來看的
0
回復
f2812
LV.5
9
2012-11-05 18:13
@619216213
呵呵開關電源第三版的吧，接錯了，書上很多錯誤的，注意下，我都是二三版結合起來看的

嗯，是的啊，呵呵。這本書感覺寫的還挺不錯的。你做哪方面的電源？

0
回復
619216213
LV.5
10
2012-11-05 18:55
@f2812
嗯，是的啊，呵呵。這本書感覺寫的還挺不錯的。你做哪方面的電源？
呵呵 ，我現在還沒確定，還在上學呢
0
回復
f2812
LV.5
11
2012-11-10 11:29
@619216213
呵呵，我現在還沒確定，還在上學呢

幫忙看看第三版的第10頁的，那個積分算出來的那個1/6怎么得出的啊

0
回復
my.mai
LV.9
12
2012-11-14 10:22
全波整流的電路，電容接法錯誤的。另外一端應該接地才對。補充，下面的二極管也接錯了。
0
回復
2012-11-14 14:22
@天空的雪
應該是筆誤，本來可以全波，現在只能半波了，
