100KHz方波怎么整流濾波

請問各位師傅

100KHz Vpp=340v的方波如何整流濾波

我做的逆變器設計功率在100W 純電阻負載 最大200W(短時間測試) 是直接從EE變壓器高壓端輸出的

由于高頻高壓的方波不好用很容易拉弧 想整流濾波成直流電  于是用盡一切最高反向電壓的二極管 包括1000V15A的橋堆 都沒辦法整流濾波

問題是接上整流濾波后 剛上電 電流很大 (這個是正常的 ) 但是一接負載 輸入電流就超大 請問這是什么原因?

謝謝!

全部回復(7)
正序查看
倒序查看
230831
LV.6
2
2012-11-11 01:01
0
回復
張湘煉
LV.2
3
2012-11-11 08:42
1000V15A的橋堆頻率太低了 。。     要用快速二極管
0
回復
chji2012
LV.2
4
2012-11-11 10:09

你可以考慮考慮3樓的說法逆變器


0
回復
zbn2012
LV.4
5
2012-11-11 17:05

使用快恢復二極管是必須的?。。。。。?！普通二極管或者整流橋不能用。

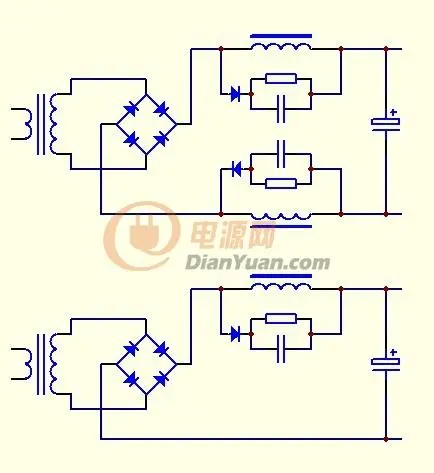

下圖是摘抄一款UPS逆變部分的整流圖


0
回復
protel2
LV.2
6
2012-11-12 09:21
@zbn2012
使用快恢復二極管是必須的！?。。。。。∑胀ǘO管或者整流橋不能用。 下圖是摘抄一款UPS逆變部分的整流圖[圖片]

謝謝各位我試試

不過我試了快恢復二極管的  4個串都不行 我估計頻率太高了只能用超快恢復二極管 要不我把頻率降低

0
回復
2012-11-12 15:59
0
回復
xuewuheng
LV.7
8
2012-11-13 17:51
@wesleylele
[圖片]
才100K而已，頻率也不是很高啊，再說你還是串的二極管呢，應該不是這個問題
