新手求幫助！呵呵開關電源中的高頻變壓器的繞線用什么好呢？

開關電源中的高頻變壓器的繞線用什么好呢？

變壓器的計算功率為5000W左右，Ap值為50cm4左右，電流密度為142A/cm2，電源輸出電壓100V,電流20A，選用銅線繞可以嗎？



全部回復(12)
正序查看
倒序查看
high_fire
LV.5
2
2012-11-21 17:10
電流密度為142A/cm2?
0
回復
2012-11-22 10:10
@high_fire
電流密度為142A/cm2?

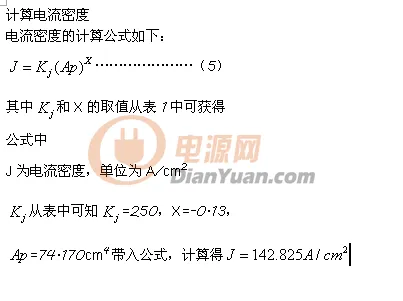

這個是算的公式，世紀用的磁芯的Ap是70多，我算的對嗎？

0
回復
2012-11-22 11:04
不用銅線,用什么線?鋁線?銀線?
0
回復
high_fire
LV.5
5
2012-11-22 11:42
@晶晶葉紫
[圖片]這個是算的公式，世紀用的磁芯的Ap是70多，我算的對嗎？

我不是質疑你的計算,意思是取的有點小了，你采用的是自冷式?

0
回復
high_fire
LV.5
6
2012-11-22 11:45
還有你這個設計有很多點我不是很清楚:你輸出為100*20=2000W,為什么用變壓器計算功率5000W?這種設計顯然是不合理的!
0
回復
2012-11-23 13:30
@high_fire
我不是質疑你的計算,意思是取的有點小了，你采用的是自冷式?

可能我的Kj取小了，按照溫升25度算是250，要是我改下Kj的值，按照允許溫升是50度上網話，是365

0
回復
2012-11-23 13:33
@high_fire
還有你這個設計有很多點我不是很清楚:你輸出為100*20=2000W,為什么用變壓器計算功率5000W?這種設計顯然是不合理的!

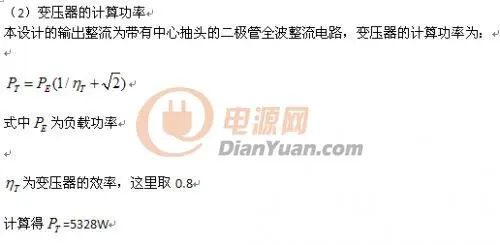

這樣算不對？

0
回復
2012-11-23 13:33
@sometimes
不用銅線,用什么線?鋁線?銀線?
是用銅線啊，呵呵
0
回復
high_fire
LV.5
10
2012-11-26 11:24
@晶晶葉紫
[圖片] 這樣算不對？

終于明白你的意思了

0
回復
2012-11-26 16:20
@high_fire
終于明白你的意思了
我是初學的。肯定不對吧？
0
回復
2012-11-29 16:42
@晶晶葉紫
[圖片]我是初學的?？隙ú粚Π?？
初學者就去搞這么大變壓器？？
0
回復
2012-11-30 10:12
@賀赫無名
初學者就去搞這么大變壓器？？

路過關注
