大家好，我現在用max668做了一個單端反激升壓 12v升300v ，功率30w 頻率是100k

初次接觸開關電源，變壓器計算和繞制都比較復雜就在淘寶定做的，告訴賣家輸入輸出和開關頻率，

現在測試，負載100k電阻的時候300v的電壓比較穩定，紋波在2vpp內吧，電路也沒有發熱等任何異樣

現在負載換成30k電阻，電壓下降為80-200v，不斷跳動，看fb反饋端有很多雜波，鼓搗了很久也沒有結果

希望大蝦能指點一二

電路原理圖：

圖中max668 為主控，mc4416為mos驅動芯片，變壓器在原理圖中沒改，實際是反激變壓器，同名端反著的，

輸出二極管也是快恢復的，不過輸出電容用的是普通的兩只 400v 4.7uf 和0.1uf的（不知道有多大的影響），輸出通過1m電阻和4k電阻分壓到FB反饋引腳，輸出波形紋波不大，但是 fb引腳的噪聲非常之大，下面是測量波形圖

=====================================================

反饋引腳圖：

圖中綠色是反饋 ，下面黃色的是輸出。

=====================================================

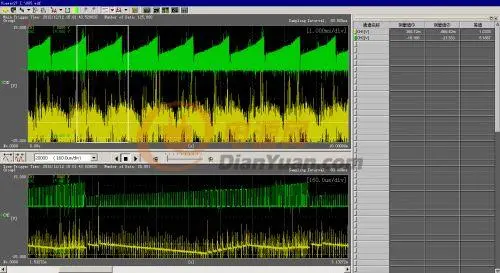

DS+輸出波形AC：

綠色ds的波形，黃色是輸出的交流波形，紋波才幾V 感覺也不大啊，不過ds波形比較亂 感覺像是掃頻一樣

=====================================================

ds+輸出波形DC

和上圖差不多，就是輸出使用的dc耦合測量，顯示90v左右，這個輸出不穩定 過幾秒后就能穩定在180v

=====================================================

GS波形

pwm波形比較亂，占空比不是很規律

上面的放大圖。

=====================================================

因?yàn)槭窃囼?yàn)用的，pcb當時布線沒有考慮很多，就把器件連接上就ok

下面是pcb

圖中瓷罐實際是rm8的磁芯
