菜鳥求各位大神幫救啊，pspice問題

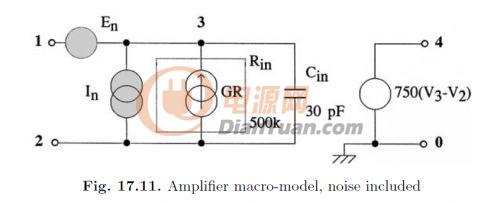

 原來的程序是這樣的：

* En generator
RNE A 0 16.56K
VES A 0 DC 0
HEN 1 3 VES 4K
* In generator
RNI B 0 16.56K
VIS B 0 DC 0
FIN 2 3 VIS 12
* Input
CIN 3 2 30P
GR 2 3 2 3 2U
* Output
EA 4 0 3 2 750   然后它顯示1，2，3節點懸空，我就把3接點換成1了，為啥還是不行呢？

下面是改了的程序還是不行。

* En generator
RNE A 0 16.56K
VES A 0 DC 0
HEN 1 0 VES 4K
* In generator
RNI B 0 16.56K
VIS B 0 DC 0
FIN 2 0 VIS 12
* Input
CIN 0 2 30P
GR 2 0 2  0 2U
* Output
EA 4 0 0 2 750
.END

全部回復(2)
正序查看
倒序查看
qinshang
LV.4
2
2012-12-27 20:01

原程序中在2和地之間加上一個大電阻試試。

即加下面一條語句：

R1 2 0 1T

0
回復
qwertx
LV.1
3
2012-12-27 23:29
@qinshang
原程序中在2和地之間加上一個大電阻試試。即加下面一條語句：R1201T

你好，非常感謝你的回答?？墒俏矣袀€問題，這個大電阻是不是應該加在電壓低的一邊啊就是3節點啊？還有就是，我是要用這個電路做噪聲分析，那個En和In都是等效的噪聲源，我在1,2加了個交流電壓，然后在4,0加了個負載電阻。然后怎么做噪聲分析??？（實在沒本事學會啊，求大神指教?。?/p>
