怎樣判斷零極點？

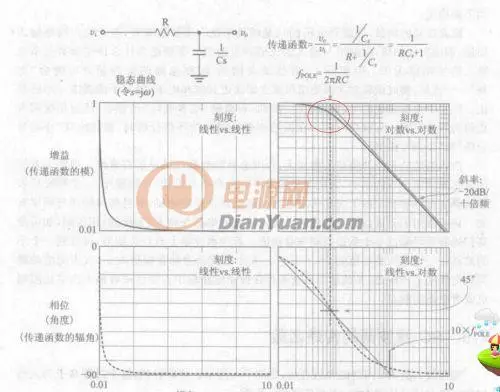

為什么紅圈那點是極點，既然是極點，那傳遞函數為無窮大，從波特圖上看，那增益為什么不是無窮大？而僅僅是個拐點？我自動控制學得不好，別見笑
全部回復(3)
正序查看
倒序查看
@869901392
不會吧，沒人知道這個？
圖中橫軸是w/wc,縱軸是20lg[|A(jw)/A0|],A0=1。將式子化為傳遞函數A(jw)=[j(w/wc)+1],|A(jw)|=1/{[(w/wc)^2+1]^0.5},wc=1/(RC),當w=wc時，即f=1/(2*pi*RC)對應拐點，此時的縱軸對應-10lg2=-3dB;這個拐點并不是極點的意義，是半功率點，可明白否？？
