各位大蝦:
小弟正在做一個從5V到10V的Boost升壓電路.在Saber里面建了一個比較簡單的開環模型.我把脈沖占空比調到50%,可是得到的輸出電壓在7.5V左右.電感設定在18UH左右.增大電感值還有占空比,最高能得到8v左右的輸出電壓.因?yàn)槭诸^有的MOSFET只有IRF840,二極管有MBR1045,就都用上了.小弟感覺應該是這兩個器件的功耗比較大.不知道各位大蝦有什么高見.如果是這個原因的話,不換期間就沒有別的解決辦法了嗎?請各位高手賜教.小弟在這里先謝過了!!!
下面附上我的仿真電路圖和結果.
Boost 升壓升不到想要得到的電壓!請高手指教!謝謝!(有圖)
全部回復(3)
正序查看
倒序查看

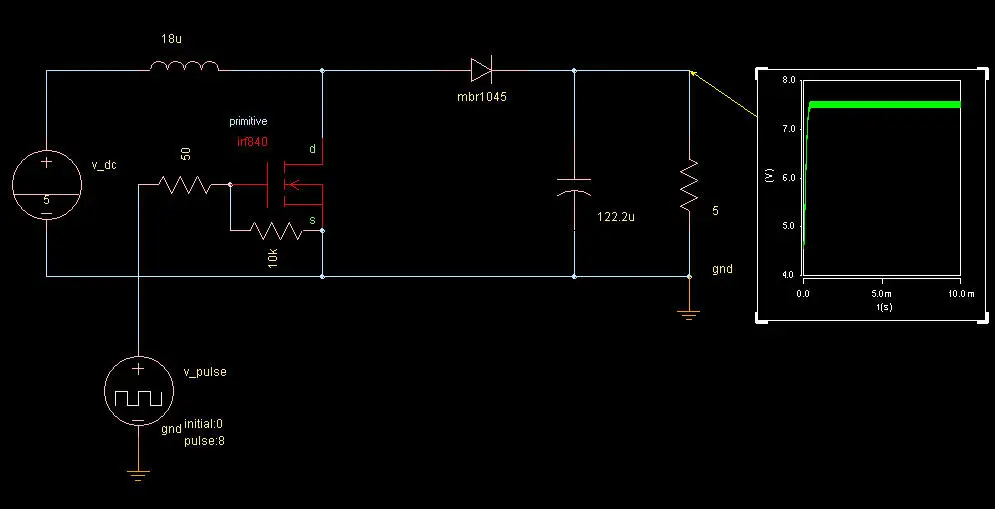

這是我的Saber仿真圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155298606.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155298606.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

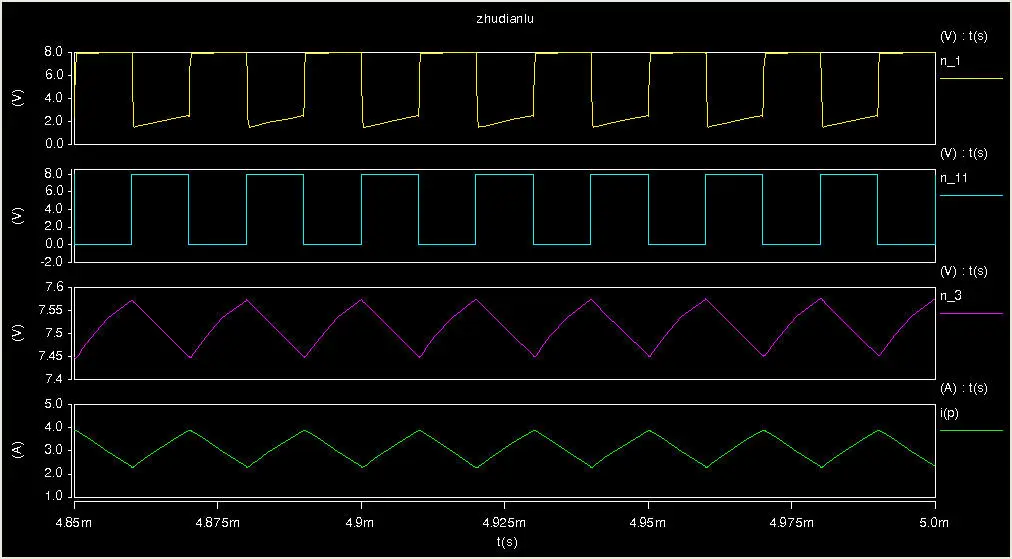

這是仿真的結果,
從上到下依次是:
MOSFET漏極電壓;
脈沖信號;
輸出電壓;
電感電流.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155298686.jpg');}" onmousewheel="return imgzoom(this);">
從上到下依次是:
MOSFET漏極電壓;
脈沖信號;
輸出電壓;
電感電流.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155298686.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@傳說中的壞男孩
這是仿真的結果,從上到下依次是:MOSFET漏極電壓;脈沖信號;輸出電壓;電感電流.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1155298686.jpg');}"onmousewheel="returnimgzoom(this);">
自己頂一下!圖不是不清楚啊!點一下就能放大!請各位高手指教啊!謝謝!!!
