電感值與磁導率關系

請教各位大蝦,看趙老師書上的一個關于磁導率介紹方面東東,沒有理解清楚請各位幫忙指點下:

L電感,Φ單匝磁通量,B磁通密度,H磁場強度,Len磁路長度,S截面積,N匝數,I電流,μ磁導率

由電感含義:L=NΔΦ/Δi=N*ΔB*S/(ΔH*Len/N)->L=N*N*μ0*μr*S/Len,

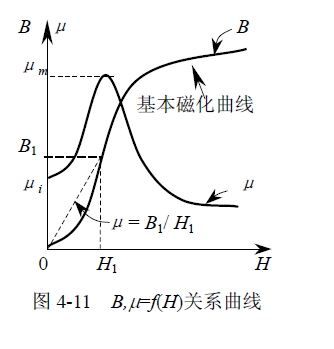

上面這個是相對磁導率μr值是隨著H的增大,先增大至μm后,再減小。

那么在磁芯未飽和的情況下,對應的電感值隨電流變化的曲線,應是電感值隨電流增大而逐漸增大的,可實際測試出的功率電感值隨電流變化的曲線,在磁芯未飽和之前,電感值隨電流增大略有下降,

這個如何理解呢?

全部回復(4)
正序查看
倒序查看
2013-01-15 11:46
從這個曲線上來看,u是先增大后減小
0
回復
735575630
LV.5
3
2013-01-15 13:35

u是B與H的比值,相當于B隨H變化時,B線上的斜率的變化!圖中,B是隨著H先增大后基本不變(增加的幅度很?。?,u增大到Um,再減小至基本不變!磁芯未飽和應該是在Um之前,對應就有B和H值!你說的問題,是不是屬于電感有無開氣隙的原因呢?

0
回復
天際12
LV.3
4
2013-01-15 15:55
@735575630
u是B與H的比值,相當于B隨H變化時,B線上的斜率的變化!圖中,B是隨著H先增大后基本不變(增加的幅度很小),u增大到Um,再減小至基本不變!磁芯未飽和應該是在Um之前,對應就有B和H值!你說的問題,是不是屬于電感有無開氣隙的原因呢?
是的,應該是我忘記考慮,實際測試使用的功率電感都是帶有氣隙的,而上面那個圖應該只是說明軟磁鐵類的材質的相對磁導率的變化曲線,當磁芯中加入氣隙后,若磁芯材質的Ur較大時,磁芯和氣隙的等效磁導率接近與一常數,在磁芯沒有飽和之前,隨著流入電感的電流增大,電感值接近與一條直線下降的很小.
0
回復
735575630
LV.5
5
2013-01-15 16:36
@天際12
是的,應該是我忘記考慮,實際測試使用的功率電感都是帶有氣隙的,而上面那個圖應該只是說明軟磁鐵類的材質的相對磁導率的變化曲線,當磁芯中加入氣隙后,若磁芯材質的Ur較大時,磁芯和氣隙的等效磁導率接近與一常數,在磁芯沒有飽和之前,隨著流入電感的電流增大,電感值接近與一條直線下降的很小.
好的,問題解決了就好哈!
