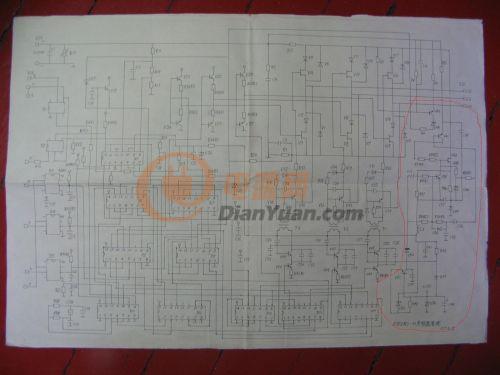

一塊工業電機驅動板12伏電壓只有9伏.求解釋圖紙畫圈部分原理


全部回復(5)
正序查看
倒序查看
wenbindj
LV.1
2
2013-01-18 11:51

我把圖中C10(10nf)電容拆掉電壓就有12.9v，測量電容是好的

0
回復
zhangyh
LV.5
3
2013-01-18 12:46
@wenbindj
我把圖中C10(10nf)電容拆掉電壓就有12.9v，測量電容是好的

畫圈部分是保護電路

0
回復
2013-01-18 17:06
@zhangyh
畫圈部分是保護電路
這么復雜。。還是把座位留給電路的發明者吧。。
0
回復
2013-01-18 17:29
@wenbindj
我把圖中C10(10nf)電容拆掉電壓就有12.9v，測量電容是好的
畫圈部分是分立元件組成的高壓buck降壓和12v線性穩壓電路，先看看L1后C41的電壓是否正常，分立元件buck電路原理可在本站搜一下，線性穩壓部分要簡單點。
0
回復
2013-01-18 18:50
這種原理圖畫法,看著很工整,實際上可讀性很差...
