IR2153應用
我用IR2153和洞洞板搭了個正負24V的電源，RT10K，CT1n，半橋EI33磁芯，用兩個20N60推動，空載場管散熱片發熱，請教高手如何抑制這種電路的空載發熱量。我?guī)б宦饭Ψ?0W左右沒有明顯增加發熱量，還是空載那種發熱慢慢累積上來，就是帶載不是發熱的主要原因。半橋變壓器參數：EI33，初級0.41雙線42T，次級5*0.41，8T+8T;12V供電兩組，都是0.41單線4T，一組輸出，一組整流后返回供IC。電壓輸出都正常，高手指點哦，這空載發熱怎樣抑制？
全部回復(11)
正序查看
倒序查看
@sgpanjx
這個電路簡單，代替功放的電源，用470UF的濾波電容就行了，電源內阻很小，低頻力度比一般環形變壓器帶1WuF的濾波都猛。而且高頻一點都不含糊。EI33配70K的頻率，輕松上150W。
拆一個舊電腦電源，配上IC和場管，基本元件都齊了，磁芯拆了按自己要求重繞，可以雙電源帶功放，單電源15V配一個脈沖控制線路就可以給12V電瓶做大功率充電機，總之調好了就是一個百W級的開關電源，不用像PC電源那樣用494要輔助電源供電，還要小變壓器驅動。IR2153啟動電流很小，在電源正串一個50K左右的電阻加一個濾波電容，就推半橋了。
0
回復
@sgpanjx

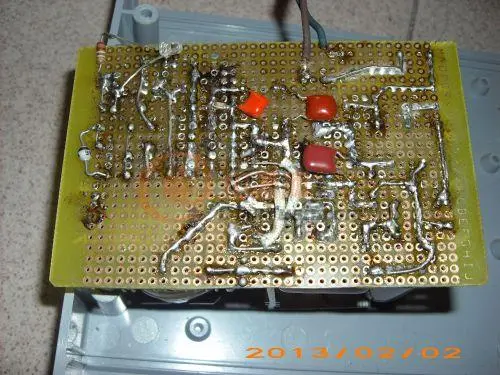

3個板后面的電容是后來加在輔助電源、啟動電源處的高頻濾波，還加了100歐串471電容吸鋒，變壓器還加銅皮裹一圈接高壓地，都沒改善。看來只能試試降頻，再不行就要拆變壓器了[圖片]
拆開變壓器發現磁芯斷了幾節，繞線時比較滿，撐著裝的磁芯，是發熱斷了還是撐斷，搞不清楚。重新拆了個EI28的磁芯，電路都重裝了，前面已經裝好，差變壓器和整流了，場管最后裝。RT12K、CT1nF，f約60K，初級0.41*2繞65T，次級4組，主繞組3*0.41繞12T+12T、輔助電源0.41單線6T，12V輸出用0.41單線6T。
看來大家對這種開關電源不感興趣哦
0
回復
@sgpanjx

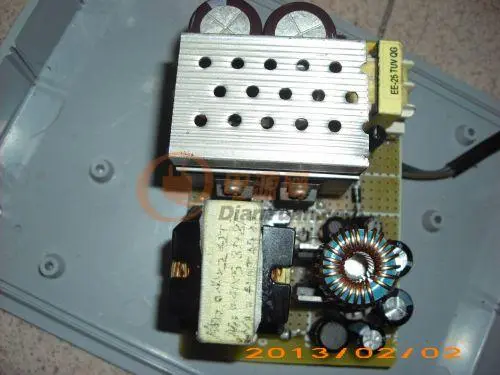

[圖片] 拆開變壓器發現磁芯斷了幾節，繞線時比較滿，撐著裝的磁芯，是發熱斷了還是撐斷，搞不清楚。重新拆了個EI28的磁芯，電路都重裝了，前面已經裝好，差變壓器和整流了，場管最后裝。RT12K、CT1nF，f約60K，初級0.41*2繞65T，次級4組，主繞組3*0.41繞12T+12T、輔助電源0.41單線6T，12V輸出用0.41單線6T?？磥泶蠹覍@種開關電源不感興趣哦[圖片]
你好！你現在調出來沒有呢？我也準備試試這個IC
