請達人分析一下電路圖

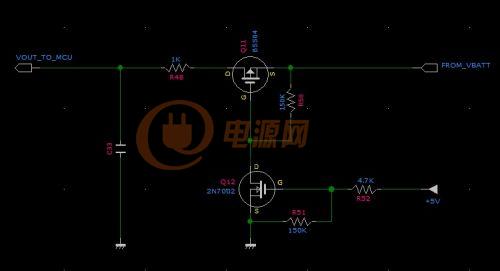

請達人分析一下電路圖，起什么作用？特別是Q12起什么作用




全部回復(5)
正序查看
倒序查看
hms_ok
LV.6
2
2013-02-02 15:32
就是一個電源開關嘛！右下角的+5v是控制端，低電平的時候電源輸出關閉。
0
回復
2013-02-02 17:34
主路是個PMOS
0
回復
天堂水
LV.5
4
2013-02-02 20:32
@hms_ok
就是一個電源開關嘛！右下角的+5v是控制端，低電平的時候電源輸出關閉。
正解
0
回復
家寶159
LV.2
5
2013-02-02 21:30
Q12是控制Q11  （柵偏壓）
0
回復
2013-02-04 09:30
控制端電壓高于Q12的VGSth（約2.1-2.5v）時，Q12導通，Q11（PMOS）獲得柵-源極負偏壓而導通，電池給MCU供電。控制端為低電平時關閉輸出。
