牛發熱救命呀

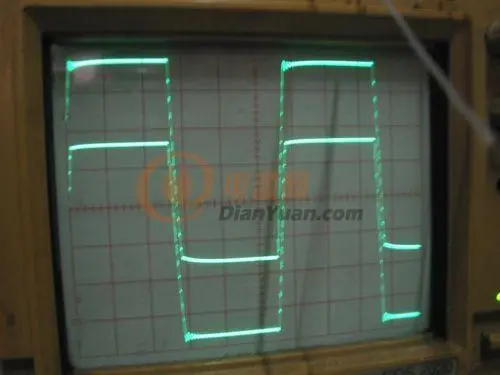

ee70牛式機，空載牛發熱,不知是什么原因呢？頻率33KHZ，波形如上圖！說明漏感做得很小了，推動管一點都不熱，
全部回復(38)
正序查看
倒序查看
2013-02-05 20:54
變壓器初級要一樣
0
回復
tby2008
LV.9
3
2013-02-05 20:54

一般頻率高了 磁損嚴重 變壓器發熱  頻率低了 線損嚴重 線圈發熱

通過你的波形看 開通和關斷 都不夠陡峭 有點驅動不足 適當?shù)慕殿l試下

20KHZ左右

0
回復
yaoyq28
LV.3
4
2013-02-05 21:28
@tvro
變壓器初級要一樣
這個應該沒問題，波形這麼對稱
0
回復
yaoyq28
LV.3
5
2013-02-05 21:29
@tby2008
一般頻率高了磁損嚴重變壓器發熱 頻率低了線損嚴重線圈發熱通過你的波形看開通和關斷都不夠陡峭有點驅動不足適當?shù)慕殿l試下20KHZ左右
我用15KHZ時更熱，但管就幾乎是沒溫度 這是33KHZ的波形，時基打小一格就很陡啦，應該是線包發熱！我摸線包比鐵芯要熱很多
0
回復
pppyyy02
LV.4
6
2013-02-06 09:44

鐵氧體？還是硅片？

0
回復
yaoyq28
LV.3
7
2013-02-06 10:11
@pppyyy02
鐵氧體？還是硅片？

有人會用硅鋼片做33KHZ嗎？

0
回復
yitt
LV.9
8
2013-02-06 12:10
@yaoyq28
有人會用硅鋼片做33KHZ嗎？
0
回復
pppyyy02
LV.4
9
2013-02-06 14:49
@yaoyq28
有人會用硅鋼片做33KHZ嗎？

電壓12V嗎？如果都是正常的配置了，還出現你說的問題，你不認為已經是很大的問題了嗎？

一個70的大東西，性能不是一般的差了。

0
回復
QINHOUZHANG
LV.3
10
2013-02-06 16:58
@yaoyq28
有人會用硅鋼片做33KHZ嗎？
0
回復
2013-02-06 19:01
@pppyyy02
電壓12V嗎？如果都是正常的配置了，還出現你說的問題，你不認為已經是很大的問題了嗎？一個70的大東西，性能不是一般的差了。
0
回復
yaoyq28
LV.3
12
2013-02-06 20:16
@pppyyy02
電壓12V嗎？如果都是正常的配置了，還出現你說的問題，你不認為已經是很大的問題了嗎？一個70的大東西，性能不是一般的差了。
電源 200W 220/12v市電變壓器，空載最高不超15V
0
回復
yaoyq28
LV.3
13
2013-02-06 20:20
@tby2008
一般頻率高了磁損嚴重變壓器發熱 頻率低了線損嚴重線圈發熱通過你的波形看開通和關斷都不夠陡峭有點驅動不足適當?shù)慕殿l試下20KHZ左右
對比了一下驅動不帶管時的波形確有點傾斜，不過我搞了半天波形還是一樣！我用圖騰柱1.5A管并管即3A管推還是一模一樣波形沒變
0
回復
yaoyq28
LV.3
14
2013-02-06 20:29
@pppyyy02
電壓12V嗎？如果都是正常的配置了，還出現你說的問題，你不認為已經是很大的問題了嗎？一個70的大東西，性能不是一般的差了。
我其中一組32V量不出電壓！可能有短路，16V組都能量出有電壓雖然不準但也可對比
0
回復
yaoyq28
LV.3
15
2013-02-07 00:18
@yaoyq28
我其中一組32V量不出電壓！可能有短路，16V組都能量出有電壓雖然不準但也可對比

我靠??！是我托人定做的變壓器在作怪，我要256V 128V 64V 32V 16V， 他把256變成了兩個128來繞，其他繞組雷同，本是好事?？勺詈蠼泳€是接成了全部差一半電壓，所有半繞組并聯，于是環流過大，發熱就是這樣來的！現在全部改接串聯電壓正常了，可尖峰高得要命，有何良藥呀？大蝦門

0
回復
yaoyq28
LV.3
16
2013-02-07 11:50
@yaoyq28
我靠！！是我托人定做的變壓器在作怪，我要256V128V64V32V16V，他把256變成了兩個128來繞，其他繞組雷同，本是好事?？勺詈蠼泳€是接成了全部差一半電壓，所有半繞組并聯，于是環流過大，發熱就是這樣來的！現在全部改接串聯電壓正常了，可尖峰高得要命，有何良藥呀？大蝦門[圖片]
降頻到16KHZ波形，尖峰幾乎沒有了！可前后沿對比還是覺得驅動欠激勵 有何方法解決？我單邊9個IRF1010 每管G串10歐防震電阻，不知是不是要降到5歐
0
回復
2013-02-10 13:35
@yaoyq28
降頻到16KHZ波形，尖峰幾乎沒有了！可前后沿對比還是覺得驅動欠激勵有何方法解決？我單邊9個IRF1010每管G串10歐防震電阻，不知是不是要降到5歐[圖片]
0
回復
shanghaibs
LV.8
18
2013-02-10 19:33
@yaoyq28
降頻到16KHZ波形，尖峰幾乎沒有了！可前后沿對比還是覺得驅動欠激勵有何方法解決？我單邊9個IRF1010每管G串10歐防震電阻，不知是不是要降到5歐[圖片]

上個實際裝機的電路和參數看看，估計是磁芯的問題居多。

0
回復
2013-02-10 20:58
@shanghaibs
上個實際裝機的電路和參數看看，估計是磁芯的問題居多。
0
回復
Kira
LV.6
20
2013-02-11 00:15
@QINHOUZHANG
[圖片]
0
回復
yaoyq28
LV.3
21
2013-02-11 21:17
@shanghaibs
上個實際裝機的電路和參數看看，估計是磁芯的問題居多。

 普通推挽，上電路也沒啥意思啦！現在基本沒問題了！就是驅動波形帶載后，平頂位后部下落太快了，不帶載平頂就很好帶載就成這樣了！

0
回復
2013-02-12 22:00
@yaoyq28
[圖片] 普通推挽，上電路也沒啥意思啦！現在基本沒問題了！就是驅動波形帶載后，平頂位后部下落太快了，不帶載平頂就很好帶載就成這樣了！[圖片] [圖片] [圖片]
0
回復
lyj7976
LV.6
23
2013-02-14 22:41
@Kira
[圖片]
怎么說的  有鐵心 呢  ？         應該是磁芯吧？
0
回復
2013-02-15 22:01
@lyj7976
怎么說的 有鐵心呢 ？        應該是磁芯吧？
0
回復
Kira
LV.6
25
2013-02-16 23:41
@tvro
[圖片]
0
回復
2013-02-17 20:38
@Kira
[圖片]
0
回復
Kira
LV.6
27
2013-02-18 14:11
@tvro
[圖片]
0
回復
yaoyq28
LV.3
28
2013-02-18 19:23
@yaoyq28
[圖片] 普通推挽，上電路也沒啥意思啦！現在基本沒問題了！就是驅動波形帶載后，平頂位后部下落太快了，不帶載平頂就很好帶載就成這樣了！[圖片] [圖片] [圖片]
各位圖騰柱輸出，方波頂下降有何解救?
0
回復
2013-02-18 21:24
@yaoyq28
各位圖騰柱輸出，方波頂下降有何解救?
0
回復
lyj7976
LV.6
30
2013-02-18 23:51
@Kira
[圖片]
0
回復
QINHOUZHANG
LV.3
31
2013-02-19 03:24
@lyj7976
[圖片]
