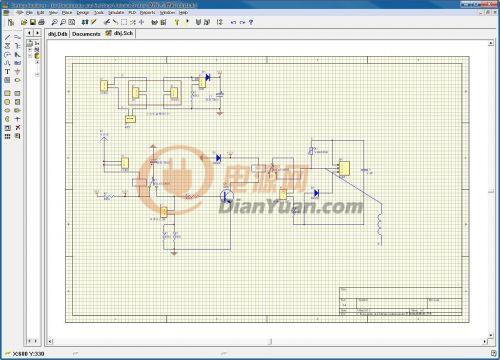

圖紙看得不是很清,大概原理應是這樣:

圖紙下半部分:左邊CON2接腳踏開關之類的(圖上CON2應是畫錯了,不是短路的),踩下開關,左邊繼電器工作,觸點打向右邊,電容放電給三極管B極供電,三極管導通,右邊繼電器工作,觸點接通,接通最右邊插座2,3腳,這插座應是去控制可控硅的,可控硅導通工作.

左邊繼電器下邊的插座接電位器,調節上面電容放電時間,從而調節三極管導通時間,也就是焊接(工作)時間.

右邊繼電器調節可控硅導通時間,即電流大小的.

上部分電路就是電源,指示燈之類的.
