各位前輩 你們好!
小弟最近在看ON NCP1380A的Data有些疑問：

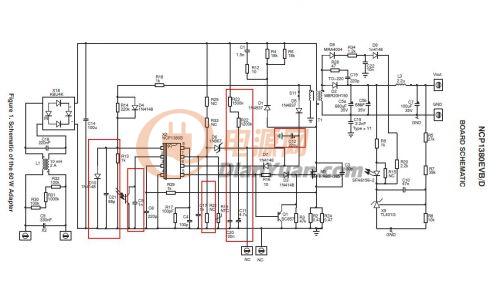

(1)啟動電路：該啟動電阻R22與R23的值是如何決定?
Data說明該電路的啟動電阻選擇有分為兩種：一種為經過大電容之后再連接至啟動電阻啟動電路，另一種為直接從半波電路拉一條線接至電阻啟動，前者啟動電阻的值會比較大，后者則會較小，且后者消耗較低，問題是Data提供的公式計算出該啟動電阻都是M級的，是否這樣選擇該啟動電阻的瓦特?cái)?shù)能選擇較低瓦數(0.25W)，因此減少消耗?如果這兩個電阻采用M級電阻且皆采用3W是否導致該IC無法啟動?
另外，電路啟動后經由輔助繞組提供IC電壓，其中電容C12的值為220u，該電容是否只是濾波用?該值如何決定?
電容C11值為4.7u，依照Data說明為提供IC穩定電源的儲能電容，但C20為100n是否為用來濾除雜訊用?
(2)ZCD/OPP腳位外部線路疑問：

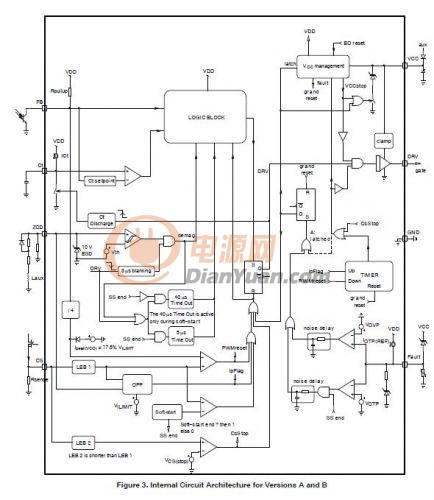

該IC的ZCD pin內部有個比較器，其該比較器的閥值為55mV，是否只要輔助繞組上之電壓低于55mV就等于零電流導通?而該電路外部的二極體D10還有C21有何作用?
(3)回授部分疑問：
該光耦合器的電晶體端VCC是由IC內部直接供電，外部并聯一個C5電容其值為1n，該電容是用來濾除雜訊?該值如何決定?
(4)NTC過溫度保護腳位疑問：
該部分我有看過版上前輩的資料，據我見解是因?yàn)镮C動作時，該pin內部有一個約90uA的電流，其內部有兩個比較器，OVP比較器的閥值為2.5V，過溫度比較器的閥值為0.8V，如果不用到OTP/OVP這兩個功能，該pin外部接上一個20K電阻，其壓降為1.8V，因此電壓不會高于OVP閥值也不會低于OTP閥值，請問該用法可行嗎?
以上是我個人近幾天看該IC的疑問與見解，敬請各位前輩解惑與指教，謝謝!
