五)鋰電池命名規則
不同的廠家有不同的命名規則,但通用電池大家都遵循統一的標準,根據電池的名稱可以知道電池的尺寸等。
IEC61960規定,圓柱形和方形電池的規則如下:
1. 圓柱形電池,3個字母后跟5個數字,
3個字母,第一個字母表示負極材料,I表示有內置的鋰離子,L表示鋰金屬或鋰合金電極。第二個字母表示正極材料,C表示鈷,N表示鎳,M表示錳,V表示釩。第三個字母為為R表示圓柱形。
5個數字,前2個數字表示直徑,后3個數字表示高度,單位都為mm。
2. 方形電池,3個字母后更6個數字,
3個字母,前兩個字母的意義和圓柱形一樣,后一個字母為P表示為方形。
6個數字,前2個數字表示厚度,中間2個表示寬度,后面2個表示高度(長度),單位也為mm。
如:ICR 18650就是直徑為18mm,高度為65mm的通用的18650圓柱形電池;
ICP 053353就是厚度為5mm,寬度為33mm,高度(長度)為53mm的方形電池。
電池參數
(六)鋰電池工藝
不同的電池、不通的廠家工藝流程有一定的差異,詳細的工藝流程會很復雜,下面列出基本的工藝流程,電芯制作的工藝流程和PACK制作的工藝流程。
電芯生產工藝流程主要為極片制造、電芯制作、電池裝配、注液、化成、分選等工序。
從配料到卷繞,是正極、負極分不同的車間同時做的,正負極做好后再一起做后面的工序。中間會插入不同的品質檢測QA環節。
(七)電池的成組和串并聯
應用在不同的領域中,對電池的要求不一樣,系統對電壓,容量,內阻等都有一些特殊的要求。往往單節電池不能滿足要求,需要電池串并聯后才能給外供電。
電池串并聯后的性能由最差那一節電池的性能決定,也就是我們常說的“木桶原理”,因此電池成組最重要的一點就是電池性能參數的一致性。
像筆記本,電動自行車,電動汽車,儲能系統等都需要考慮電池的串并聯組成電池包。
筆記本電池電壓一般是11.1V或14.8V,主要采用18650電池,所以一般2串3并或2串4并。
Apple iPAD就是3塊聚合物電池并聯,容量25Wh左右。
電動自行車和電動摩托車系統一般是24V、36V、48V、60V、72V系統,具體成組情況見下表(S代表串聯)。
純電動汽車和混合動力(EV/PHEV)電壓更高,250~500V左右,最大會串聯到150節以上。
另外電池成組串并聯是要考慮很多東西,電池的電壓平臺的一致性,電池的容量的一致性,電池的內阻的一致性等。電池的串并聯后其參數的一致性對電池的性能和壽命有很大的影響。
(八)各種動力電池對比
動力電池主要是更具其應用來考慮的,主要應用在電動電動汽車、電動自行車、電動工具等。
動力電池區別于普通電池又其一定的特殊性:
1. 電池的串并聯
2. 電池的容量較大
3. 電池的放電倍率較大(混合動力和電動工具)
4. 電池的安全性要求較高
5. 電池的工作溫度范圍較寬
6. 電池的使用壽命長,一般要求5~10年
由于動力電池的特殊性,其工藝和材料的也存在一定的差異,根據正極材料的情況主要分為錳酸鋰(LiMn2O4)、三元鋰(LiNixCoyMnzO2)、磷酸鐵鋰(LiFePO4)等,其電壓平臺、能量密度、價格、安全性等都有一定的差異,具體見下表的對比:
(其中鈷酸鋰由于其穩定性較差,價格較高等原因很少用做動力電池,放在下表一并列出對比)
序號
|
參數
|
鈷酸鋰
|
三元鋰
|
錳酸鋰
|
磷酸鐵鋰
|
1
|
振實密度(g/cm3)
|
2.8~3.0
|
2.0~2.3
|
2.2~2.4
|
1.0~1.4
|
2
|
比表面積(m2/g)
|
0.4~0.6
|
0.2~0.4
|
0.4~0.8
|
12~20
|
3
|
容量密度(Ah/kg)
|
135~140
|
155~165
|
100~115
|
130~140
|
4
|
電壓平臺(V)
|
3.7
|
3.6
|
3.6
|
3.2
|
5
|
循環性能
|
>300
|
>800
|
>500
|
>2000
|
6
|
過度金屬
|
貧乏
|
貧乏
|
豐富
|
非常豐富
|
7
|
原料成本
|
很高
|
高
|
低廉
|
低廉
|
8
|
環保
|
含鈷
|
含鎳、鈷
|
無毒
|
無毒
|
9
|
安全性能
|
差
|
較好
|
良好
|
優秀
|
10
|
適用領域
|
小電池
|
小電池、小型動力電池
|
動力電池
|
動力電池、超大容量電源
|
(九)鋰電池模型

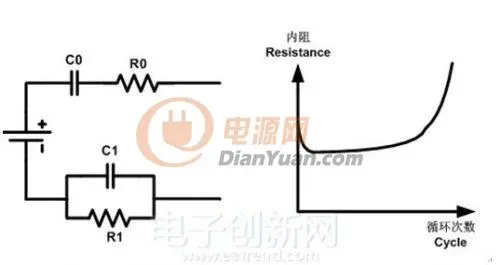

電池內阻在電氣特性上,不完全等效為一個電阻,具體可以參考國外的PNGV等效電路模型。如下圖所示。
電池的內阻主要由歐姆內阻R0還有極化內阻R1構成,其中C1為極化電容。
電池的內阻測量業內有2種主流的測試方式,直流放電法和交流注入法,不能用普通的測電阻的方法測量得到,一般用專門的內阻測量儀測試。
電池的內阻是反映電池的性能和壽命的一個重要參數??斓诫姵氐难h(huán)壽命時,電池的內阻會急劇變大。如下圖循環次數和內阻的關系所示。

(十)鋰電池電氣特性和關鍵參數
· 電池的充放電曲線
鋰電池的充放電曲線指的是電池的容量和開路電壓的關系曲線,根據電池的放電曲線,可以粗略的估計電池的電量,如下圖所示。
鋰電池的充放電曲線不僅與充電放電電流的大小有關還與溫度有關。如下圖所示。
· 電池的關鍵參數
鋰電池由于其本身特性決定不能過充、不能過放、不能過流、不能過溫,因此考慮安全性和電池壽命,電池要做好相關保護。有幾個參數是經常碰到的,一并列出來。電壓情況不同廠商差異不大,工作溫度和放電倍率不同的電池或不同的廠家會有一些差異。
錳酸鋰/三元鋰
|
|
磷酸鐵鋰
|
電壓平臺
|
3.7V/3.6V
|
|
電壓平臺
|
3.2V
|
充電終止電壓
|
4.2V
|
|
充電終止電壓
|
3.6V
|
放電終止電壓
|
3.0V
|
|
放電終止電壓
|
2.0V
|
工作溫度范圍
|
-20~60℃
|
|
工作溫度范圍
|
-10~65℃
|
最大放電倍率
|
3~10C
|
|
最大放電倍率
|
3~10C
|
(十)鋰電池保護和管理要求和系統
由于鋰電池本身的特性決定一定要加電池保護板(PCM)或電池管理系統(BMS),沒有保護板或管理系統的電池是禁止使用的,會存在巨大的安全隱患。對電池系統來說安全永遠是第一位的。電池如果沒有很好的保護或管理,可能存在壽命變短、損壞或爆炸的風險。
電池保護板(PCM : Power Circuit Module)主要應用在像手機、筆記本等消費類產品。
電池管理系統(BMS : Battery Management System)主要應用在動力電池,像電動汽車、電動自行車、儲能等大型系統。
電池保護(PCM)主要功能,電池過充保護(OVP)、過放保護(UVP)、過溫保護(OTP)、過流保護(OCP)等。一旦出現異常情況,系統自動切斷,確保系統安全。
電池保護系統技術已非常成熟,相關的板廠很多,主要集中在華南地區,并且有專門的IC廠商提供專門的鋰電池保護芯片,這一塊在芯片已經相對比較成熟,國內已有很多成熟的產品。
鋰電池保護系統PCM
電池管理系統(BMS)的主要功能除了保護系統的相關基本保護功能外,還有電池電壓、溫度及電流測量、能量均衡、電量(SOC)計算及顯示、異常報警、充放電管理、通信等,有些BMS系統還集成熱量管理、電池加熱、電池健康狀況(SOH)分析、絕緣電阻測量等。
BMS功能介紹及分析:
1. 電池保護,和PCM差不多,過充、過放、過溫、過流,還有短路保護。像普通的鋰錳電池和三元鋰電池,一旦檢測到任何一節電池電壓超過4.2V或任何一節電池電壓低于3.0V系統就會自動切斷充電或放電回路。如果電池溫度超過電池的工作溫度或電流大于電池的放電電流,系統會自動切斷電流通路,保障電池和系統安全。
2. 能量均衡,整個電池包,由于很多節電池串聯,工作一定時間后,由于其電芯本身的不一致性、工作溫度的不一致性等原因的影響,最后會表現出很大的差異,對電池的壽命和系統的使用有巨大的影響,能量均衡就是彌補電芯個體之間的差異去做一些主動或被動的充電或放電的管理,確保電池的一致性,延長電池的壽命。
業內一般有被動均衡和主動均衡兩類方式,其中被動均衡主要是把電量多的電量通過電阻消耗達到均衡,主動均衡主要是把電量多的電池的電量通過電容、電感或變壓器轉移到電量少的電池達到均衡。被動和主動均衡對比見下表。
由于主動均衡系統相對復雜,成本相對較高,主流依然還是被動均衡。
對比項
|
被動均衡
|
主動均衡
|
均衡方式
|
電阻消耗
|
電感等轉移
|
均衡效率
|
低
|
高
|
方案成熟度
|
成熟
|
較成熟
|
系統復雜度
|
低
|
高
|
系統成本
|
低
|
高
|
3.SOC計算,電池的電量計算是BMS很重要的一塊,很多系統都需要比較精確知道剩余電量的情況。由于技術的發展,SOC的計算積累的很多的方法,精度要求不高的可以根據電池電壓判斷剩余電量,精確的方法主要的是電流積分法(又叫Ah法),Q = ∫i dt ,還有內阻法、神經網絡法、卡爾曼濾波法等。業內主流依然是電流計分法。
4.通信,不同的系統對通信接口的要求不一樣,主流的通信接口有SPI、I2C、CAN、RS485等。其中汽車和儲能系統主要是CAN和RS485。
BMS系統由于競爭還不充分,加之其系統的復雜性,系統廠商相對較少,相關的芯片廠商也主要是歐美幾家大廠,國內有少數幾家大公司在研發。未來的機會很多,希望在BMS上對技術、產品和廠家有一些詳細了解的可以發email溝通。
· 電池充電要求和系統
鋰電池主流的充電方式是恒流恒壓(CC/CV : Constant Current – Constant Voltage),先恒流充電,到一定的電位后再恒壓充電,好的充電器還可以根據電池的電壓狀態涓流充,有些系統在后面還增加了脈沖充電方式,另外根據時間設置充電結束。
一般的充電器都集成有限流、限壓,過壓保護,過流保護,過溫保護,防反接等功能。
具體充電系統如下圖所示。
另外充電器充電一般和PCM或BMS配合在電池恒壓充階段一起做能量均衡。
像普通的鈷酸鋰電池,檢測到電池電壓低于3.0V,充電器啟動涓流充電(0.1C左右),以免損壞電池,當電池電壓充到3.0V后改為恒流充電(1C左右,電流大小依據系統來定),檢測到電池電壓到4.1V轉換為恒壓充電,當電池電流降到0.1C左右,充電結束,關閉充電系統和充電回路。先涓流再恒流最后恒壓,充電曲線如下圖所示。
充電器根據功率大小的不同,采用不同的控制技術,小功率的主要是線性電源的方案,大功率主要是開關電源的方案。充電器技術已經相當成熟,充電器性能和效率都基本能夠達到一個比較好的水平,相關的廠商很多,充電器主要涉及的技術還主要是電源
(十二)鋰電池應用領域
電池主要應用在消費類產品、數碼類產品、動力產品、醫療和安防等。
動力類
|
消費類
|
數碼類
|
醫療保健類
|
安防類
|
電熱類
|
其他
|
電動汽車
|
手機
|
數碼相機
|
掌上心電圖機
|
消防燈
|
保暖衣
|
電子菜譜
|
電動自行車
|
筆記本
|
數碼攝像機
|
多參數監護儀
|
安防攝像
|
發熱服
|
電動剃須刀
|
電動摩托車
|
平板電腦
|
藍牙耳機
|
便攜超聲診斷儀
|
POS機
|
暖手寶
|
無線充電
|
儲能系統
|
上網本
|
無線鼠標
|
便攜血氧儀
|
無線呼叫
|
發熱鞋墊
|
軍用設備
|
后備電源UPS
|
MID
|
藍牙鍵盤
|
便攜胎音監護儀
|
無線對講門鈴
|
保暖手套
|
油井探測
|
電動工具
|
GPS
|
車載免提
|
激光治療儀
|
門禁系統
|
|
探照燈
|
航模
|
電子書
|
LED手電筒
|
無線電子醫療
|
指紋識別
|
|
LED顯示屏
|
|
|
無線音箱
|
內窺鏡
|
RFID監控
|
|
熱敏打印
|
|
|
警示燈
|
眼部護理
|
ZigBee防盜
|
|
考勤機
|
|
|
擴音器
|
足底按摩
|
|
|
|
|
|
移動備用電源
|
理療產品
|
|
|
|
