30瓦Led的接法

Led的額定功率是30W，電壓24V，電流1.2A，現在我的開關電源輸出的是30.3V的恒壓，那么我串接了一個5歐姆/10W的水泥電阻
全部回復(15)
正序查看
倒序查看
bd802
LV.2
2
2013-03-28 16:14
Led的內阻是R1=30W/1.2^=20.83歐姆
0
回復
bd802
LV.2
3
2013-03-28 16:15
@bd802
Led的內阻是R1=30W/1.2^=20.83歐姆
主回路電流I=30.3/（20.83+5）=1.17A
0
回復
bd802
LV.2
4
2013-03-28 16:16
@bd802
主回路電流I=30.3/（20.83+5）=1.17A
那么Led分得的電壓為V=20.83歐姆*1.17A=24.37V
0
回復
bd802
LV.2
5
2013-03-28 16:17
@bd802
那么Led分得的電壓為V=20.83歐姆*1.17A=24.37V
請問高出0.37V的電壓，Led是否能承受？
0
回復
2013-03-28 17:44

LED的內阻不是恒定的，不能這么算。而且這種接法效率很低，還是建議用恒流驅動吧。

0
回復
pangjihao
LV.10
7
2013-03-28 19:10
@ymyangyong
LED的內阻不是恒定的，不能這么算。而且這種接法效率很低，還是建議用恒流驅動吧。
可以使用AF1502來做到恒流，光電阻的損耗就有6.3*1.2＝7.56W的功耗了，沒必要這樣做法。
0
回復
850787641
LV.7
8
2013-03-28 19:55
@ymyangyong
LED的內阻不是恒定的，不能這么算。而且這種接法效率很低，還是建議用恒流驅動吧。
正解，建議用恒流驅動對LED比較好
0
回復
bd802
LV.2
9
2013-03-28 20:14
@pangjihao
可以使用AF1502來做到恒流，光電阻的損耗就有6.3*1.2＝7.56W的功耗了，沒必要這樣做法。
呃，我原本是想做恒流源的，但問題是我不是很懂，可以加我qq嗎或者我加你，我qq是337039468
0
回復
pangjihao
LV.10
10
2013-03-28 22:21
@bd802
呃，我原本是想做恒流源的，但問題是我不是很懂，可以加我qq嗎或者我加你，我qq是337039468

QQ26254664會和你聯系的，謝謝你的支持！

0
回復
2013-03-28 23:55

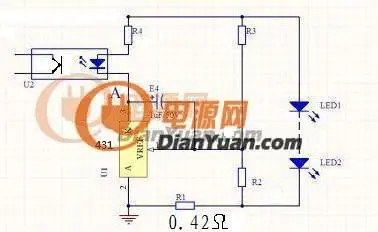

如果想簡單點，精度要求又不太高的話可以試試下面圖1的恒流反饋電路，只需要在原電源431下邊加入1個采樣電阻R1，可以用0.47歐/1w和3.9歐/0.25w電阻并聯?；蛘哂胠m358、ap4313等電路進行精度較高的恒流控制，比如圖2。



0
回復
bd802
LV.2
12
2013-03-29 13:14
@ymyangyong
如果想簡單點，精度要求又不太高的話可以試試下面圖1的恒流反饋電路，只需要在原電源431下邊加入1個采樣電阻R1，可以用0.47歐/1w和3.9歐/0.25w電阻并聯。或者用lm358、ap4313等電路進行精度較高的恒流控制，比如圖2。[圖片]   [圖片]
呵呵，我原來就已經有反饋了，是把原來的替換還是只要把你說的加上去？開關電源
0
回復
pangjihao
LV.10
13
2013-03-29 13:23
@bd802
呵呵，我原來就已經有反饋了，是把原來的替換還是只要把你說的加上去？[圖片]開關電源

用第二個線路才可以恒流，第一個線路沒多大的意義。

0
回復
2013-03-29 15:17
@bd802
呵呵，我原來就已經有反饋了，是把原來的替換還是只要把你說的加上去？[圖片]開關電源

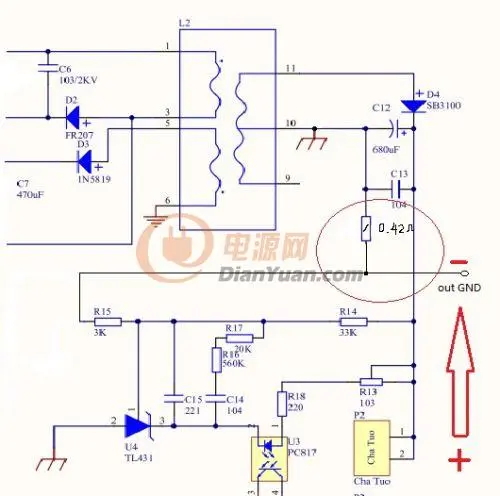

是在你原來的開關電源反饋上加0.42歐電阻，這種方式只能粗略限流（根據負載自動降壓），但比直接串5歐電阻的效率要高一些。



0
回復
pangjihao
LV.10
15
2013-03-29 16:08
@ymyangyong
是在你原來的開關電源反饋上加0.42歐電阻，這種方式只能粗略限流（根據負載自動降壓），但比直接串5歐電阻的效率要高一些。[圖片]

如果只是做一臺，那到是，直接把輸出改低再串個電阻，效果是一樣的。

0
回復
aczg01987
LV.10
16
2013-03-30 06:46
不知道你想說什么
