謝謝啊

請問下面那個ac_mag是什么意思啊

小信號交流電壓幅值，小信號分析用的。

幫我分析一下一下電路哪里錯的，謝謝

怎么分析？啥都沒。

您好！在網(wǎng)上看到有人說設置方波的tr和tf可以得到鋸齒波，我設置之后有點問題，不知道為什么，麻煩您幫我看一下

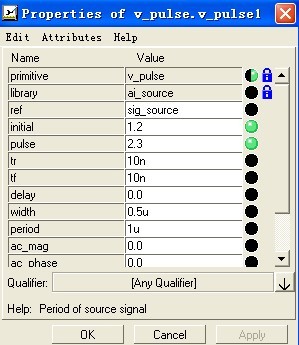

參數(shù)設置如圖所示

我想要的波形是這樣的

但是按照上面的參數(shù)得到的波形如下圖所示

請問是哪里出錯了呢？鋸齒之間的那段水平線是怎么回事呀？

你用這個器件試下。

voltage source, triangle

可以了，非常感謝！

我是新手，請問怎樣才能更快的了解用哪些器件呢？

花點時間，把器件庫整個過一下，看是否有合適自己用的。一次就好。

好的，謝謝您的建議和幫助！
