A點的波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156308907.gif');}" onmousewheel="return imgzoom(this);">

B點不接MOS管時的波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156309311.gif');}" onmousewheel="return imgzoom(this);">

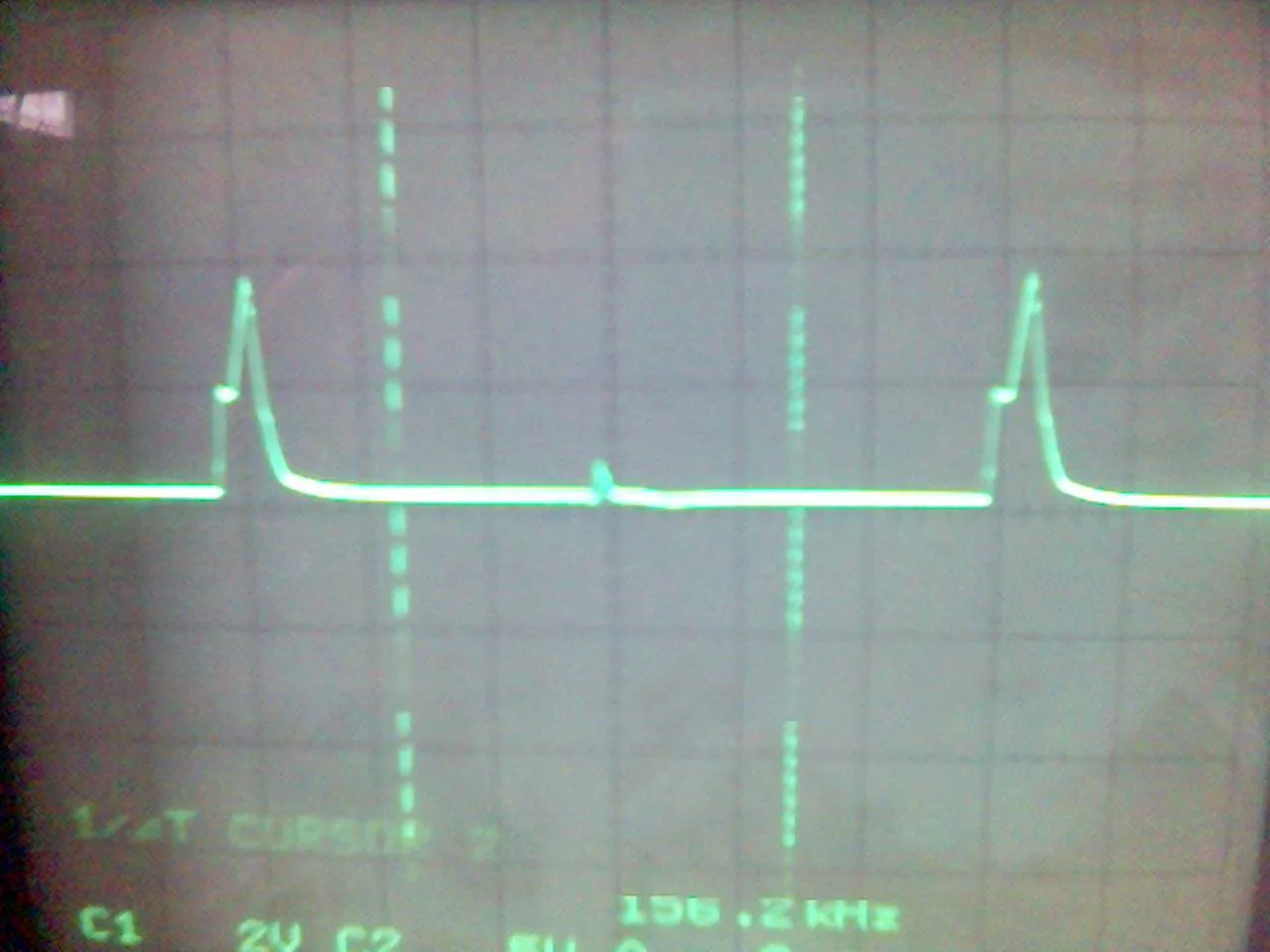

B點接上MOS管后的波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156309466.jpg');}" onmousewheel="return imgzoom(this);">

趕上直播了?
問題在哪里?

輸出的結果500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156309704.gif');}" onmousewheel="return imgzoom(this);">

好像是你的自舉電容太小了點哦.在B點解一個2nF左右的電容試試,看是否驅動正常,如果不正常的話可能就是自舉電容比較小.正常的話就換一個MOSFET.

為何接了MOS管后變形那么大

電容為2.2uF的,低位輸出都一樣????

快復我啦!!高手!!!

我試下先,多謝高手指點!

要先把mosfet斷開哦.

試了在B接了個2nF電容,驅動不正常,加大了自舉電容2.2uF兩個,都不正常,換了個47uF都是一樣,后來?yè)Q了個9N90的IGBT都是不正常.

第8樓的圖看,好像下面的驅動信號也不對哦,這個有點不怎么明白.mosfet driver的VDD端的電路是什么樣的?有沒有接電阻?

對呀!就是上下都不正常呀!這個圖是MOSFET管輸出的.我現在估計是IR2101的驅動力不足.一樓的圖我以更新過你可以看一下.

看來應該是2101的驅動能力不夠所造成的.驅動電流太小了,才130mA.

我查過IRFP460的輸入電容有4200pF的

130MA電流是太小了
可以加一級電流放大看看是否是驅動電流不足造成

我換了對5N60,輸入電容只有500pF,果然正常.結果是驅動電流不夠所致.如果要驅動IRFP460的話,可能要用到IR2181才可以了,它的驅動電流有1.5A.如果要用變壓器來做驅動的話,應該怎樣計算?

不就是因?yàn)閙osfet輸入電容影響的嗎

你不如過兩個月才說!!暈

另一個問題:這個電路是做一個輸入AC220/50W/60KHz輸出為AC15KV的高壓電源的,請問各位高手,在高壓變壓T1處應用什么方做吸收?

可以用2181,變壓器1:1就可以了
也可以加光耦驅動

還沒看明白

輸入為:AC220V/50Hz,輸出為:50W/60KHz/AC15KV

高手多多賜教啊
怎么能做好電源專業翻譯工作

學多點專有名詞

后來我我換了IR2181終于解決了,但是輸出就有呢問題了!我是接了電視用的高壓包來試的,請賜教!

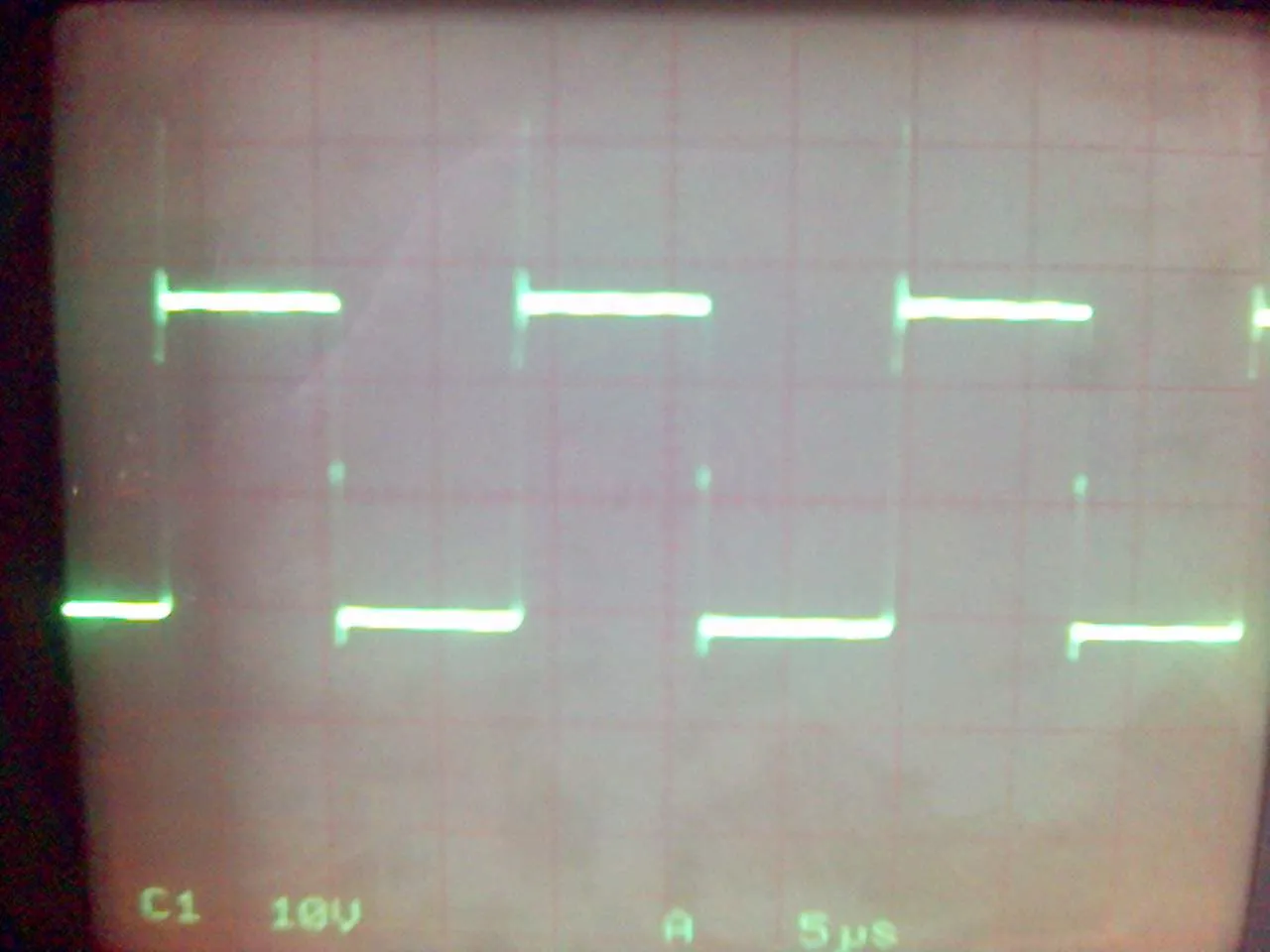

這個是0死區時MOS的輸出電壓500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156919877.jpg');}" onmousewheel="return imgzoom(this);">

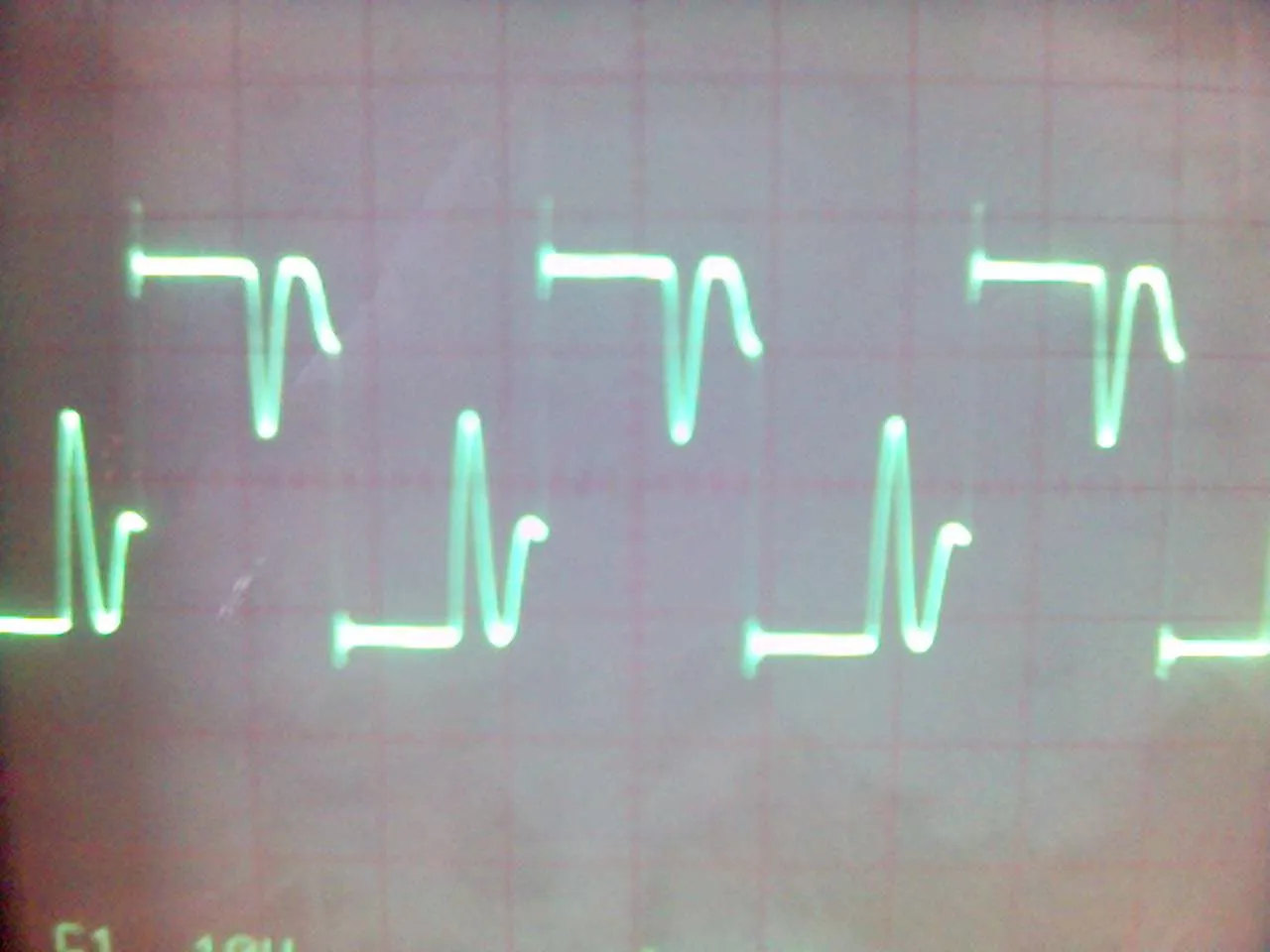

這個是死區百分之三十時MOS輸出的電壓500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156920023.jpg');}" onmousewheel="return imgzoom(this);">

這應該怎樣處理,急急急!!!!!
