我給你說,兩根線是一樣的,只不過取一根線接大地,屬等電位,相對另一根線就是火線了,唉,很簡單,慢慢想就通了.

實際上, 零線也不是隨便定的,一般變壓器出來是3相4線制(A,B,C 3根相線(火線)和中線(零線)), 星形變壓器的中點會接到大地,這根線引出來就是零線. 一般單相電是取一根火線和零線, 火線與零線電壓220V, 零線在變壓器端接到大地了, 所以對大地沒電壓. 火線對大地一樣有220V,  所以人體不能站在大地上接觸火線. 也不能同時接觸火線和零線. 順便提一下, 3根火線因?yàn)橄辔徊煌?所以相互之間有380V.

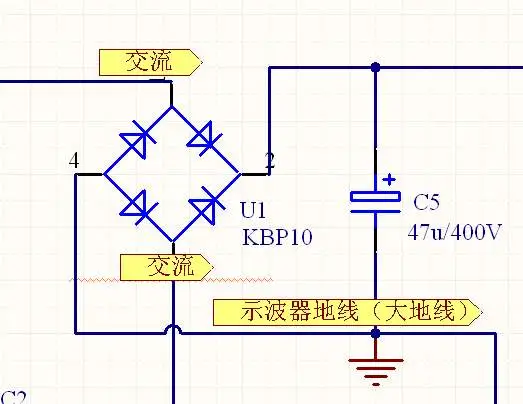

說得好,這也是為什么示波器測初級側必須要加隔離,示波器探頭地和大地線相通,大地和零線是通的,當示波器探頭地接整流橋整流后的地時,等效于交流兩線之間接了個二極管

是的,在設計試驗中,使用AC電源時,讓市電先經過一個隔離變壓器(220V/220V)是必要的.這樣,一是為了人體安全. 二是可以讓示波器方便測試初級波形.

我是把示波器的大地腳去掉了,相當于是兩腳插頭
如果用隔離變壓器接輸入的話,好是好,就是要求隔離變壓器的功率要大于電源輸出功率,這樣的話要做個很大的隔離變壓器啊

怎么是等效接了個二極管啊?后面的輸入電容呢?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161853258.jpg');}" onmousewheel="return imgzoom(this);">

還是不太明白.當交流上正下負時,電流不是流過2端的二極管和C5,從而留下大地,而不是流到4端的二極管.是嗎?

我們假設整流橋1腳接火線,3腳接零線,由于大地和零線是通的,那么整流橋的3,4腳等電位
當交流1為正,3為負,確實是你說的情況,但當1為負,3為正呢,3為正即4為正

經你這么一講,就明白了,謝謝!

◆IGBT模塊深圳現貨◆專業銷售◆137-1410 2508◆

      深圳市利瑪科技(新加波)有限公司
      是一家專注於國際品牌功率模塊銷售為主的龍頭企業
      在國際國內同行業中享有較高的知名度和良好的聲譽
代理及經銷的世界品牌:
1: 三菱(MITSUBISHI)    2: 富士(FUJI)        3: 東芝(TOSHIBA)
4: 三社(SANREX)        5:三肯(SANKEN)      6:日立(HITACHI)
7:西門康(SEMIKRON)    8:西門子(SIEMENS)   9:艾賽斯(IXYS)
10: IR(國際整流器)   11:歐派克(EUPEC)    12:英飛凌(INFINEON)
13:仙童(FAIRCHILD)    14: 泰科(TYCO)       15: 摩托羅拉(MOTOEOLA)
16: 新電元(SHINDENGEN) 17: 西碼(WESTCODE)   18: 日之初(HINODE)
19: (BUSSMANN)         20: (CATELEC)        21: (APT)
22: (ABB)              23: 賽靈思(XILINX)   24: 歐姆龍(OMRON)
    銷售産品類型有:IGBT、GTR、IPM、PIM、可控硅、整流橋、快恢複二極管、軟恢複二極

管.電解電容、場效應管、消特基、高頻無感電容.快速熔斷器.等等!!!
     如:美國 日本 德國 英國 西班牙的國際知名品牌
     ◆◆◆熱忱歡迎業界人士來電來函垂詢!!!◆◆◆
     聯繫人:周先生
     手機:137-1410-2508
     電話:(86)-0755-88 364656
     地址:深圳市福田區賽格科技園2棟西902室
     ◆◆◆網絡聯繫方式◆◆◆
    QQ:173943820
   MSN:sz-lima@hotmail.com
E-mail:limapower@21cn.com
  Http:www.lima-power.com.sg

我暈!又是廣告!

有一點要注意,在制造工場中零線和地線是要分開拉的,零線是電源的主線路,渡過多大的電流就要用多大的線,是要計算的,而地線呢主要是為安全而設.
另外,地線和靜電線最好是分開拉,以防止互相干擾.

沒有一個人是把真正的問題解決了！
