2級管可能有問題

我看這和唐山松下的KR系列幾乎一樣啊!你的一開機是指開焊機面板上的電源開關嗎?這樣的話不可能燒送絲保險!若按壓焊接開關就燒送絲保險,那可能是Q10短路了,我是參照松下焊機分析的,不知對不對?

你好,你講的很對,能具體些嗎,它具體在甚么地方,拜托了.

你把Q10的電容換掉

你好!
    Q10在控制板的左下角部分,是一個場效應三極管,在我修的松下控制板中大部分象你這種故障是由于Q10短路引起的.松下用的是K851.

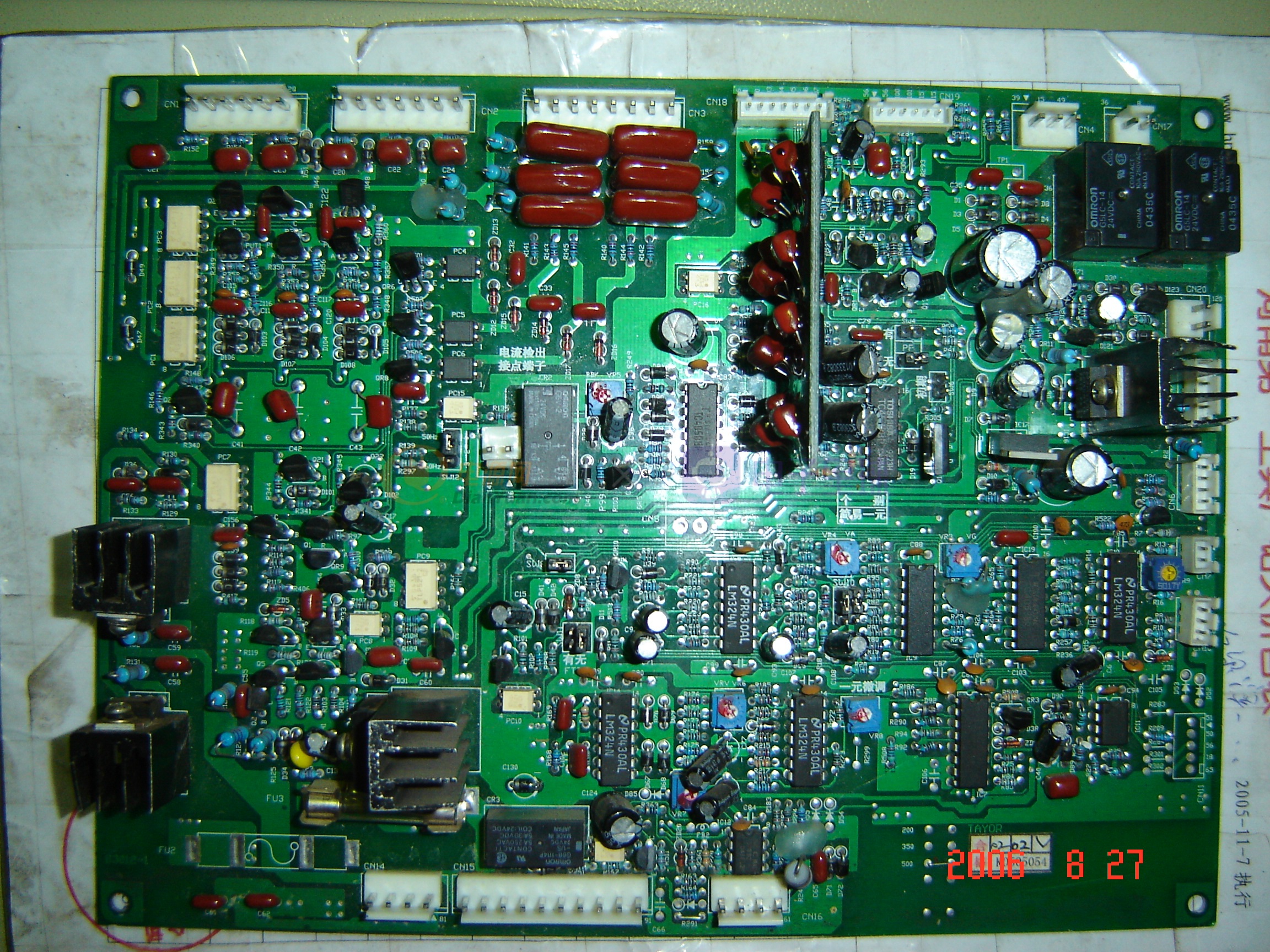

我剛看你發的圖,在控制板下面有三個插座,最左面的四針插座上面20mm處帶散熱器的哪個三極管就是,它相當于松下控制板的Q10．

謝了

你的這塊板首先是冷機和熱機工作不穩定輸出電源電壓熱機后會變的大些,針對你的故障需要先檢查外部的控制電纜是否短路,再檢查機器的工作程序是否正確(注將送絲電源斷開)另一種情況是送絲電路異常(指的是沒有按下手動送絲開關的情況下)送絲電路已在工作而Q10處以制動狀態,這樣8A保險很快燒毀,

您好:我有兩塊松下500的板子,其中一塊是一開機就送絲,請問是什么問題?IC:4572以換新,Q10是好的.

先檢查手動送絲開關是否沒松開

檢查送絲開關及看看線路板和控制線是不是受潮.

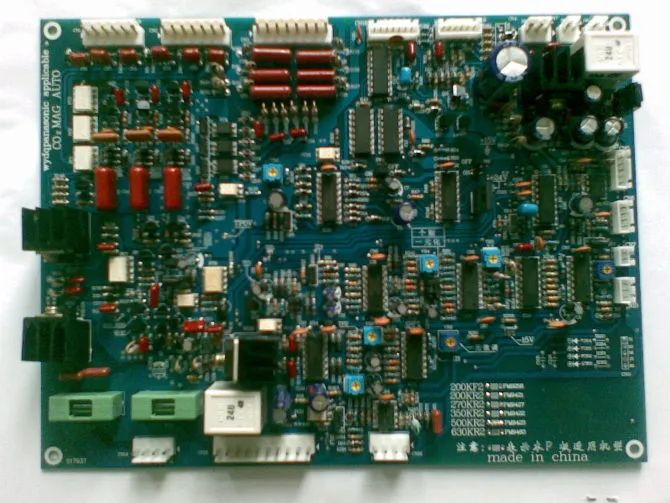

你做的板樣子有了 功能也完成了 還有好多關鍵技術你沒有明白 還需多學

各位朋友我也是修松下焊機的我是青島的我們這里有100多臺350和500KR的焊機以前壞的很少可最近壞的特別歷害我對此很頭痛我以前主要修逆變焊機的對松下的不大了解肯請朋友們幫忙謝謝了

誰有350或者500的電路圖???

剎車用的場管壞了三

339壞了,焊qiang控制線進去的地方
