看資料上說反激拓?fù)潆娐诽幱谶B續工作狀態時,應滿足Vo＝Vi*(D/1-D)*(Ns/Np),其輸出電壓與負載的大小無關.
對此我的理解是在連續工作態時變壓器中始終是儲存有一部分能量的,因?yàn)殚_關管由截止變導通的瞬間次級繞組的電流并未降到0,初級繞組的電流也并非從0開始上升.在開關管截止期間變壓器所釋放出的能量其實是開關管導通期間變壓器所蓄入的能量,兩者是平衡的,它自身原來就有的那部分能量并未消耗.
假設當負載加重時,Io要變大,Vo、Vi和D都保持不變,那么此時負載多消耗的能量就由變壓器始終儲存的那部分能量來供給,但卻沒有新的能量補充進來,那部分能量終究是有限的,如果若干個周期之后消耗殆盡了會怎樣呢?是不是就進入不連續工作狀態了呢?
同理,當負載減輕時,每個周期都會有一部分能量剩余下來儲存在變壓器中,變壓器中積蓄的能量會越來越多,磁心會飽和,這違背了磁通復位的原則啊.
我很想把這些問題弄明白,希望有耐得煩的前輩來指教一下,謝謝!
反激拓?fù)渲羞B續工作狀態的疑惑
全部回復(74)
正序查看
倒序查看
@rhett
理解錯了,好好看看書吧!連續模式每個周期是會在變壓器內儲存能量,如果負載不變,這個儲存的能量是不變的.關于你說的改變負載,這時能量是由原邊提供的,因?yàn)镮pp是變化了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156994169.jpg');}" onmousewheel="return imgzoom(this);">
手頭上和網上找到的相關資料我都看過了,沒發現對這個工作過程進行詳細講解的.

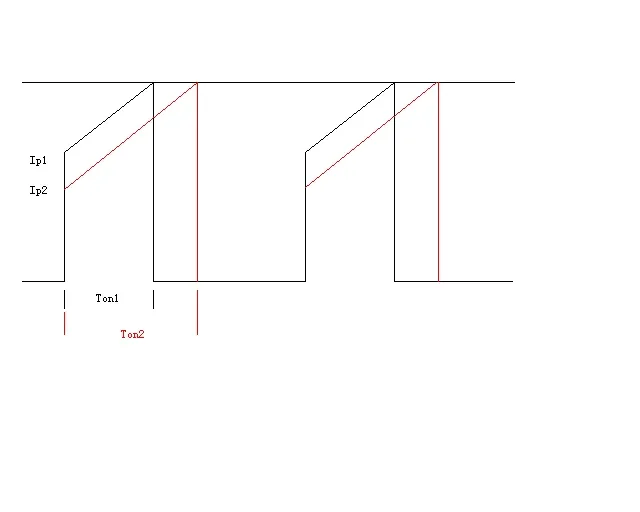

結合上面的草圖說說我自己的理解吧Rs上的電壓波形應為黑線所繪波形(最上面的那條黑色橫線代表UC3842內部電流檢測比較器的反向端電平),開關管導通瞬間原邊的起始電流為Ip1.在負載不變的情況下這是一個穩定的工作狀態.
當負載變重時(Io變大),會引起Vo的瞬時變化,但反饋回路和芯片內的PWM調制器會迅速調整占空比使Vo穩定.根據連續狀態下的公式Vo＝Vi*(D/1-D)*(Ns/Np),調整穩定后上式中的所有參數均不會變化,可是對于變壓器而言,輸出的功率還是變大了,這部分功率只有由變壓器儲存的那部分多余能量來供給,所以Ip1會降低至Ip2,又因?yàn)樵呺娏魃仙男甭什⑽锤淖?電流檢測比較器的反向端門限電平也沒變,那么此時的波形就應該如紅線所示,這樣一來占空比不是就變大了么,與前面式中的D不變相互矛盾.我的疑惑就在這里.
0
回復
@張克克
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1156994169.jpg');}"onmousewheel="returnimgzoom(this);">手頭上和網上找到的相關資料我都看過了,沒發現對這個工作過程進行詳細講解的.結合上面的草圖說說我自己的理解吧Rs上的電壓波形應為黑線所繪波形(最上面的那條黑色橫線代表UC3842內部電流檢測比較器的反向端電平),開關管導通瞬間原邊的起始電流為Ip1.在負載不變的情況下這是一個穩定的工作狀態.當負載變重時(Io變大),會引起Vo的瞬時變化,但反饋回路和芯片內的PWM調制器會迅速調整占空比使Vo穩定.根據連續狀態下的公式Vo＝Vi*(D/1-D)*(Ns/Np),調整穩定后上式中的所有參數均不會變化,可是對于變壓器而言,輸出的功率還是變大了,這部分功率只有由變壓器儲存的那部分多余能量來供給,所以Ip1會降低至Ip2,又因?yàn)樵呺娏魃仙男甭什⑽锤淖?電流檢測比較器的反向端門限電平也沒變,那么此時的波形就應該如紅線所示,這樣一來占空比不是就變大了么,與前面式中的D不變相互矛盾.我的疑惑就在這里.
要說什么
0
回復
@張克克
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1156994169.jpg');}"onmousewheel="returnimgzoom(this);">手頭上和網上找到的相關資料我都看過了,沒發現對這個工作過程進行詳細講解的.結合上面的草圖說說我自己的理解吧Rs上的電壓波形應為黑線所繪波形(最上面的那條黑色橫線代表UC3842內部電流檢測比較器的反向端電平),開關管導通瞬間原邊的起始電流為Ip1.在負載不變的情況下這是一個穩定的工作狀態.當負載變重時(Io變大),會引起Vo的瞬時變化,但反饋回路和芯片內的PWM調制器會迅速調整占空比使Vo穩定.根據連續狀態下的公式Vo＝Vi*(D/1-D)*(Ns/Np),調整穩定后上式中的所有參數均不會變化,可是對于變壓器而言,輸出的功率還是變大了,這部分功率只有由變壓器儲存的那部分多余能量來供給,所以Ip1會降低至Ip2,又因?yàn)樵呺娏魃仙男甭什⑽锤淖?電流檢測比較器的反向端門限電平也沒變,那么此時的波形就應該如紅線所示,這樣一來占空比不是就變大了么,與前面式中的D不變相互矛盾.我的疑惑就在這里.
門限電平是變的,自己好好想一下了.
0
回復
@張克克
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1156994169.jpg');}"onmousewheel="returnimgzoom(this);">手頭上和網上找到的相關資料我都看過了,沒發現對這個工作過程進行詳細講解的.結合上面的草圖說說我自己的理解吧Rs上的電壓波形應為黑線所繪波形(最上面的那條黑色橫線代表UC3842內部電流檢測比較器的反向端電平),開關管導通瞬間原邊的起始電流為Ip1.在負載不變的情況下這是一個穩定的工作狀態.當負載變重時(Io變大),會引起Vo的瞬時變化,但反饋回路和芯片內的PWM調制器會迅速調整占空比使Vo穩定.根據連續狀態下的公式Vo＝Vi*(D/1-D)*(Ns/Np),調整穩定后上式中的所有參數均不會變化,可是對于變壓器而言,輸出的功率還是變大了,這部分功率只有由變壓器儲存的那部分多余能量來供給,所以Ip1會降低至Ip2,又因?yàn)樵呺娏魃仙男甭什⑽锤淖?電流檢測比較器的反向端門限電平也沒變,那么此時的波形就應該如紅線所示,這樣一來占空比不是就變大了么,與前面式中的D不變相互矛盾.我的疑惑就在這里.
拿一臺樣機,用示波器觀察一下電流偵測電阻上的電壓波形!看它是怎樣隨著負載的增加進入連續模式的.
一般設計是這樣的,90V輸入滿載,電源工作于CCM;230V輸入滿載,電源工作于DCM.所以,你可以在90V輸入條件下,將負載從小往大調,看電流如何從不連續變成連續的!
觀察仔細一些,看D、Ip1、Ip2到底如何變化.
一般設計是這樣的,90V輸入滿載,電源工作于CCM;230V輸入滿載,電源工作于DCM.所以,你可以在90V輸入條件下,將負載從小往大調,看電流如何從不連續變成連續的!
觀察仔細一些,看D、Ip1、Ip2到底如何變化.
0
回復
@張克克
你的意思是說CCM時門限電平會變么?我理解的是在負載剛開始變化時,Vo、門限電平和D可能需要一小段時間去調整,待Vo恢復到負載變化之前的值時,反饋電壓也就回復原值了,此時的門限電平不是相當于沒變化么?如果你的意思是說由于負載的變化使工作狀態在CCM和DCM之間發生了變化,那我就得再好好想想了.
負載的變化使工作狀態在CCM和DCM之間發生了變化
這句話是對的,好好想想把
這句話是對的,好好想想把
