請大家看一看,幫我計算一下.謝謝!
初級電感量:414uH
原邊峰值電流:1.97A
占空比:0.4

為什么沒有人回答我?
MOSFET 選用IRF840 可以否?

變壓器的問題
變壓器的問題涉及很多的問題,主要一點不能讓磁飽和,其很多的設計方法,就同一的案子不同的人設計出來的變壓器是不同的,而且在實際中也還要調的

就你這個例子,還需要考慮你的工作方式是DCM還是CCM,這也不一樣的

MOSFET的選用你也有很多因素要考慮,耐壓,導通電阻,最大承受電流,門極驅動,頻率,功耗等等

理論指導實踐
計算重要,實踐不比計算簡單,繞一個試十吧!

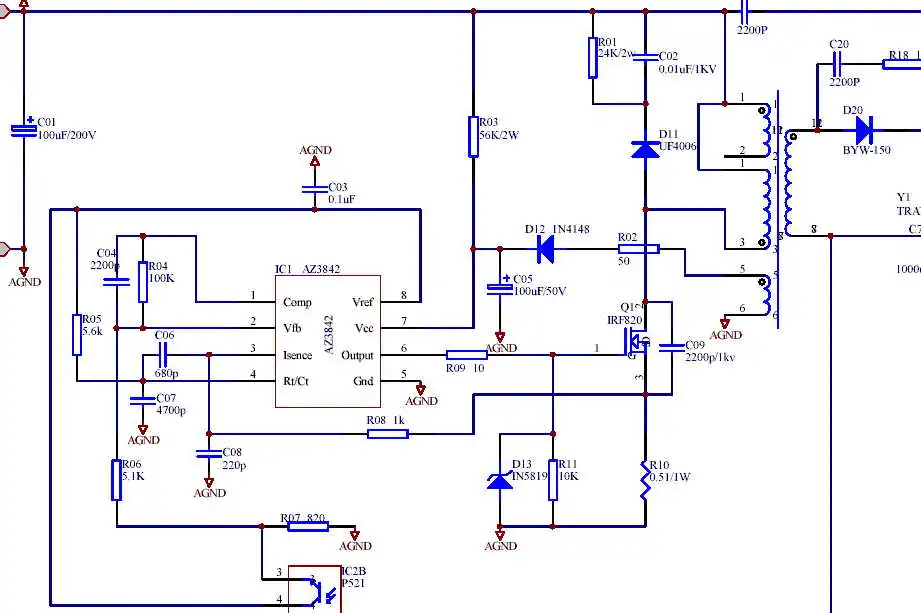

電路圖
這個電路,我已經做了試驗,上電IRF840總是擊穿.
我是個新手,出了問題不知道向哪個方向查找.
請大家?guī)蛶兔?謝謝諸位!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1063111372.jpg');}" onmousewheel="return imgzoom(this);">

整個的電路圖在這(PDF文件).
1063110752.pdf

應該可以.
我按照你的參數計算了一下,我覺得你的變壓器應該可以工作.
燒管子的問題估計不在變壓器上.你最好測一下漏感,如果漏感太大,不僅會降低效率,而且會導致MOS的D極電壓在關斷時有高的電壓尖峰.
另外,建議你把C09拿掉.
3842先不要用反饋繞組供電,而采用別的電源供電.注意將R03先拿掉,防止C05電壓充的太高.在調試時,先不要讓反饋環工作,手動調節占空比從0起調.當輸出達到25V時,再慢慢加負載,此時電壓會下跌,再調占空比讓輸出達到25V,再加負載,如此直到滿載輸出.在這個過程中要注意觀察MOS上的電壓和電流波形防止管子損壞.
如果無反饋環可以工作,再加上反饋環,最后將自供電電路和自舉電阻R03接上.
我有點懷疑你的電路中,反饋控制電路可能有問題,所以MOS會壞.
希望對你有幫助,如果問題解決了,也請說明一下原因,以便大家共同提高.

謝謝乞力馬扎羅山的雪,在請教幾個問題.
1.怎樣測漏感?
2.我看其他的帖子,講3腳和4腳的補償電容大小應為3腳對地電容的三分子一.不知對否?

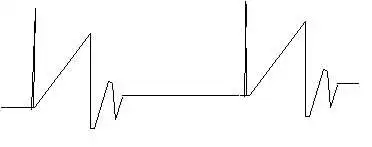

3.在3腳的電流取樣波形有一尖沖.如下圖.對否?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1063162361.jpg');}" onmousewheel="return imgzoom(this);">

波形正常.
1,測變壓器某繞組的電感,應該將其他繞組全部短路,然后測電感,就是漏感.在這兒,你需要測初級的漏感,應該將其他繞組短路.
2,應該可以.
3,此波形是對的.前面的尖峰是由于C09放電、次級二極管上的吸收電路等原因造成的.從電流波形上來看,電路工作在電流斷續模式,如果在最低輸入電壓、最大輸出負載時,依然是電流斷續模式,你可以將次級二極管上的吸收回路拿掉.

萬分感謝乞力馬扎羅的雪.
萬分感謝乞力馬扎羅的雪.如有問題,還要多多請教.
謝謝.

不用謝!希望常來坐坐,給我們的論壇多多宣傳.
.

用我們的3842方案
可以到www.sg.com.tw上看看可否用SG6848代替,或者用我們的3842方案,有問題請聯系深圳圓創:0755-26710185-316,謝先生.

能不能把你的方案發送到我的郵箱? 謝謝!
sg6848 and 3842 報價給我.
goldsunking@sina.com

謝謝!

用3845(3844)
先用3845,在反饋環正常后再用3842

疑問
請問怎么理解“在調試時,先不要讓反饋環工作,手動調節占空比從0起調.當輸出達到25V時,再慢慢加負載,此時電壓會下跌,再調占空比讓輸出達到25V,再加負載,如此直到滿載輸出.”這段話.或者具體是怎樣:讓反饋環不工作,手動調節占空比從0起調.當輸出達到25V時,再慢慢加負載,此時電壓會下跌,再調占空比讓輸出達到25V,再加負載,如此直到滿載輸出.?感激版主!

是這樣嗎?
我以前是這樣調試:用DC SOURCE給3842的7腳供電,從零調到18V左右時3842工作后,再調低電壓到15V左右.用1K電阻加3296封裝的電位器5K串聯,一端接VREF,另端接FB,測試時調電位器即可改變占空比.注意的是:占空比變化的時候須慢慢調,副則變化很快.電位器的阻值自己可試做改小,具體多少我記不清了.

差不多就是木頭說的那樣.
.

直接調節PIN1的電壓,來得方便
需將PIN2對地短路

輸入110V應該沒有問題
輸入110V且為窄范圍,應該沒有問題

此回復irf840管子可以用
1

感覺可以用
ok

繞得下吧》?
能繞下就沒有太大問題,調試過程中還要對匝數和原邊感量做微調

回復
我們是原廠,我們需要知道你們產品的具體情況,需要的話你可以打我的手機:13332985505或打我公司的電話.

C06
C06的使用是避免Burst Mode模式,但是不能太大,150pF,200pF足夠了,否則會有負面影響,而且剛開始調試時沒有必要用這個電容!!!

次級用單根20號線不如用3根0.5的線,效果要好一點,輸入也不用那么粗,一根0.5就夠了,峰值電流在占空比為50%時應為2.6A.
