開關電源空載正常工作,負載緩慢變化時正常工作,電流從2A跳5A時
馬上保護,其它功能在它高興時全部正常.請問一下高手是什么原因造成這樣?
全部回復(30)
正序查看
倒序查看
@pangjihao
謝謝了!頂一下!

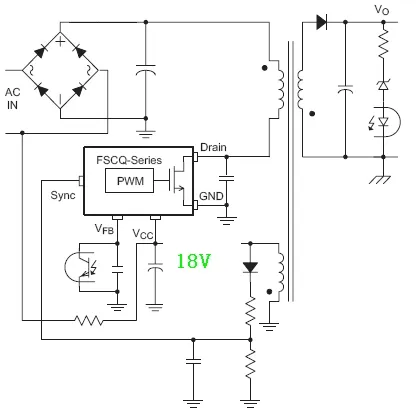

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157336103.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1157336103.jpg');}"onmousewheel="returnimgzoom(this);">
因為是單片IC,在這種情況下我如何去找到它是由于什么原因保護的,謝謝了!請各位高手能指點一下!
0
回復
@pangjihao
謝謝了!我試試增加電容看看.變壓器是EC35的,初級是40T次級是7T,你說的是對的,但我就是在這種情況下測不出變壓器是否飽和,還有是不是把40T加大?謝謝了!

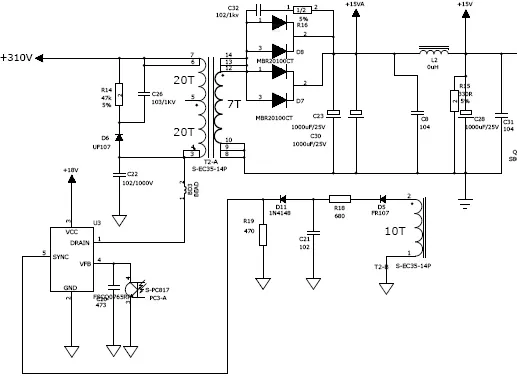

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157350619.jpg');}" onmousewheel="return imgzoom(this);">jacki_wang,你好我試了把電容量加大到6000uF/25V還是沒有效果,謝謝了,還請多多指點! 0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1157350619.jpg');}"onmousewheel="returnimgzoom(this);">jacki_wang,你好我試了把電容量加大到6000uF/25V還是沒有效果,謝謝了,還請多多指點!
從你這個線路看不到你的反饋電壓的采樣點在那里,如果在L2后的話加電容應該也在L2后面才會有效;是否飽和需要測試變壓器的電流才能夠判定,你這個變壓器參數在正常工作的時候應該還可以,不過如果工作頻率小于100KHz的話做動態就很容易飽和了,你可以考慮按比例同時加大Np和Ns的方式來減小改變變壓器帶來的影響.
0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1157350619.jpg');}"onmousewheel="returnimgzoom(this);">jacki_wang,你好我試了把電容量加大到6000uF/25V還是沒有效果,謝謝了,還請多多指點!
你的輸出級電感是多少的?電源的工作頻率是多少?
0
回復
@jacki_wang
從你這個線路看不到你的反饋電壓的采樣點在那里,如果在L2后的話加電容應該也在L2后面才會有效;是否飽和需要測試變壓器的電流才能夠判定,你這個變壓器參數在正常工作的時候應該還可以,不過如果工作頻率小于100KHz的話做動態就很容易飽和了,你可以考慮按比例同時加大Np和Ns的方式來減小改變變壓器帶來的影響.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157362927.jpg');}" onmousewheel="return imgzoom(this);">頻率只有35K左右,電感用跳線,充電器的,帶電瓶時就會出現啟動不了的現象.但我另一款是12A的這種現象很小出現,都是在3V時偶爾有一二次,有時完全測不出來,我現在是擔心是不是這個IC的問題,如果是變壓器的問題又如何處理?但加大它的匝數發熱量就會加大,還要防潮的.頭痛!還請jack_wang多多指點! 0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1157362927.jpg');}"onmousewheel="returnimgzoom(this);">頻率只有35K左右,電感用跳線,充電器的,帶電瓶時就會出現啟動不了的現象.但我另一款是12A的這種現象很小出現,都是在3V時偶爾有一二次,有時完全測不出來,我現在是擔心是不是這個IC的問題,如果是變壓器的問題又如何處理?但加大它的匝數發熱量就會加大,還要防潮的.頭痛!還請jack_wang多多指點!
充電用你不加限流啊,那就只能依靠OPP來限流了,你的變壓器得好好設定才行.
0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1157362927.jpg');}"onmousewheel="returnimgzoom(this);">頻率只有35K左右,電感用跳線,充電器的,帶電瓶時就會出現啟動不了的現象.但我另一款是12A的這種現象很小出現,都是在3V時偶爾有一二次,有時完全測不出來,我現在是擔心是不是這個IC的問題,如果是變壓器的問題又如何處理?但加大它的匝數發熱量就會加大,還要防潮的.頭痛!還請jack_wang多多指點!
怎么用這么低的頻率?電流跳變的時候有沒有測試看是不是有飽和?
0
