12V輸入12V輸出10A的DC-DC隔離電路有什么好方案?

各位大俠:
請教12V輸入12V輸出10A的DC-DC隔離電路有什么好方案?

全部回復(15)

只看樓主

正序查看

倒序查看

paul_xiao

LV.2

2006-09-07 14:55

sipex的SP7662.
IN:2.5V-24V 1.5mA
OUT:0.8V-23V 12A 96%效率,頻率:300KHZ
歡迎聯系:15920013046肖'R

回復

gogol

LV.4

2006-09-07 22:34

@paul_xiao

sipex的SP7662.IN:2.5V-24V1.5mAOUT:0.8V-23V12A 96%效率,頻率:300KHZ歡迎聯系:15920013046肖'R

它好象不是隔離的哦!

回復

poweryi

LV.4

2006-09-09 17:06

@paul_xiao

sipex的SP7662.IN:2.5V-24V1.5mAOUT:0.8V-23V12A 96%效率,頻率:300KHZ歡迎聯系:15920013046肖'R

而且還有1V左右的壓降,不知道哪個大俠能提供,拭目以待

回復

coolkiller

LV.6

2006-09-09 18:08

@poweryi

而且還有1V左右的壓降,不知道哪個大俠能提供,拭目以待

直接用N mosfet控制,也會有點誤差,但是應該在100mv以內.我想對于電源來說應該允許!

回復

coolkiller

LV.6

2006-09-09 18:08

@gogol

它好象不是隔離的哦!

要隔離就是push-pull了

回復

清風吟

LV.5

2006-09-09 20:23

3845+單端正激

回復

tyco

LV.4

2006-09-10 08:55

DC-DC開關電源,輸入與輸出隔離,輸入DC10V-16V(極限9V-18V),輸出DC12V(10V-14V可調),輸出電流12V輸出=16A

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157849748.jpg');}" onmousewheel="return imgzoom(this);">

回復

gogol

LV.4

2006-09-10 13:46

@清風吟

3845+單端正激

用反激是不是很難做呢?

回復

yrxinxin

LV.6

2006-09-10 18:58

@tyco

DC-DC開關電源,輸入與輸出隔離,輸入DC10V-16V(極限9V-18V),輸出DC12V(10V-14V可調),輸出電流12V輸出=16A[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1157849748.jpg');}"onmousewheel="returnimgzoom(this);">

有沒有DC24-DC24/400w的?DC12V的多少錢?24V的呢?廠家在哪?什么牌的?

回復

tyco

LV.4

2006-09-11 07:42

@yrxinxin

有沒有DC24-DC24/400w的?DC12V的多少錢?24V的呢?廠家在哪?什么牌的?

DC-DC開關電源,輸入與輸出隔離,輸入DC20V-32V(極限18V-36V),輸出DC24V(20V-28V可調),輸出電流24V輸出=10A

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157931736.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157931745.jpg');}" onmousewheel="return imgzoom(this);">

回復

yrxinxin

LV.6

2006-09-11 13:02

@tyco

DC-DC開關電源,輸入與輸出隔離,輸入DC20V-32V(極限18V-36V),輸出DC24V(20V-28V可調),輸出電流24V輸出=10A[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1157931736.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1157931745.jpg');}"onmousewheel="returnimgzoom(this);">

在華強北有柜臺嗎?

回復

renyong80

LV.3

2006-09-14 12:34

@tyco

你好,有沒有DC18V-24V輸入,輸出24V-28V5A的.多少錢一臺.

回復

tyco

LV.4

2006-09-15 05:57

@renyong80

你好,有沒有DC18V-24V輸入,輸出24V-28V5A的.多少錢一臺.

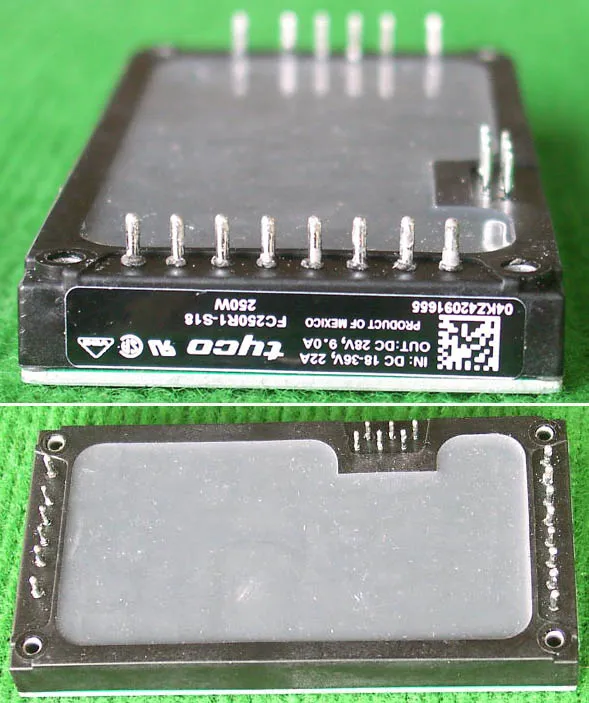

輸入18V-36V,輸出電壓28V(12-28VADJ),電流9A

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158271074.jpg');}" onmousewheel="return imgzoom(this);">

回復

renyong80

LV.3

2006-09-15 09:57

@tyco

輸入18V-36V,輸出電壓28V(12-28VADJ),電流9A[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1158271074.jpg');}"onmousewheel="returnimgzoom(this);">

你這個要多少錢了?

回復
