做到那么高比較困難,你這個主要是用在什么產品上面的呢?

是以干電池為電源,升壓至15V后另作他用.具體干什么老板不告訴,我也不清楚.現在就想找一個可行的方案.

如果對功率紋波要求都不高的話,簡單點就用一個自激振蕩就行了,就是用兩個三極管的那種

如何做?

我也想知道這種電路,請各位大俠不吝賜教.

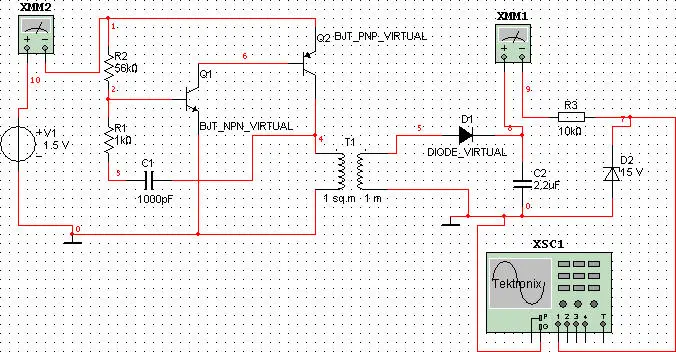

應該類似于下面這個電路吧(點擊放大)

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158478133.jpg');}" onmousewheel="return imgzoom(this);">

仿真后負載能力極差,在升壓比比較高的情況下,這種電路應該不能使用.
有沒有人做過兩級升壓的?(暫不考慮轉換效率)直接用兩片升壓IC,1.5V先升至5V,然后再升至15V.請有想法的大俠賜教.或聯系我myloverhit@163.com

200MA電流如果能做好,就能達到世界領先水平了

朋友您是說實現起來很難還是根本無法實現?請指教,以免兄弟我做無用功.應該說明的是,世界領先水平我是沒有的,呵呵.謝了.

這種電路升壓效果是很差的,你找兩種升壓芯片來試試還好過這樣.

的確實現起來很難的,一般1.5V升壓到5V 300MA都有點難,更何況你的是15V 200MA,當然用幾級升壓的話是理論上是可行的,但是要很多級呀,成本上是不允許的

贊同,頂一下

不要做井底之蛙!

又一個想創造奇跡的人.你算過輸出3瓦時1.5v電池上的電流有多大嗎?如果你能找到一種內阻為0的電池當然能做成功,如果找不到就別想了,免得做一個不實用的花架子產品浪費時間和材料.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163309521.jpg');}" onmousewheel="return imgzoom(this);">

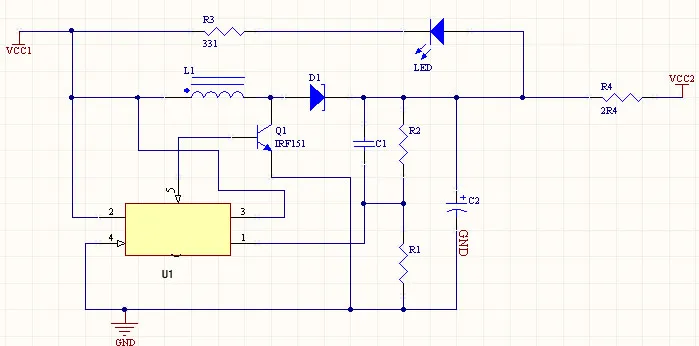

DC-DC升壓電路板(接上負線即可以工作)

    1、功能:可為在沒有交流電的情況下直接用直流電源(干電池)升壓供其它電器使用,此電路板適用各種機型手機,更換不同連接線還可給MP3、MP4、數碼相機等數碼產品實現應急充電使用.
    2、結構:圓形設計、輸出插座置頂,方便輸出電源,正極直接裝在電路板另一面,簡單直接.
3、參數:DC-DC升壓IC制作,功耗低(靜態工作總電流小于1ma)輸入電壓0.9-10V,輸出電壓3.3-30V可設置(出廠已固定為5.6V,其它規格可以訂做),輸出電流最大達1000mA,轉換效率達85%以上,電路板總成外形尺寸為:直徑*高度(電源正極樁+1.6MM雙面板+2.5插座)=18MM*15MM(或15MM*15MM).
4、典型應用實例:手機應急充電器,電路板直接裝在18*70MM的外殼里面,方便攜帶,充電器可以裝在鑰匙扣上.一節5號干電池就可以向手機、MP3、相機等電器充電使用.
    5、購買或加工:(個人加工生產可以買電路板總成接上電源線即可以使用)單個組件、總成購買或成品批發,也可以訂做、另設計其它款式,歡迎廠家OEM,另有多款其它熱門新開發各種電器產品,歡迎征詢:0755-28086353 28086842 ;QQ:37510339 msn:win0755@msn.com ;Emial: win0755@msn.com 貿易通:win0755

我也想知道5到30V升到100VD  電路  那為大哥知道啊  能發到我的E-mail中嗎

誰知道這個是什么仿真軟件

Multisim
