請教3846使用問題,郁悶了兩周了,急切渴望大師們答疑解惑

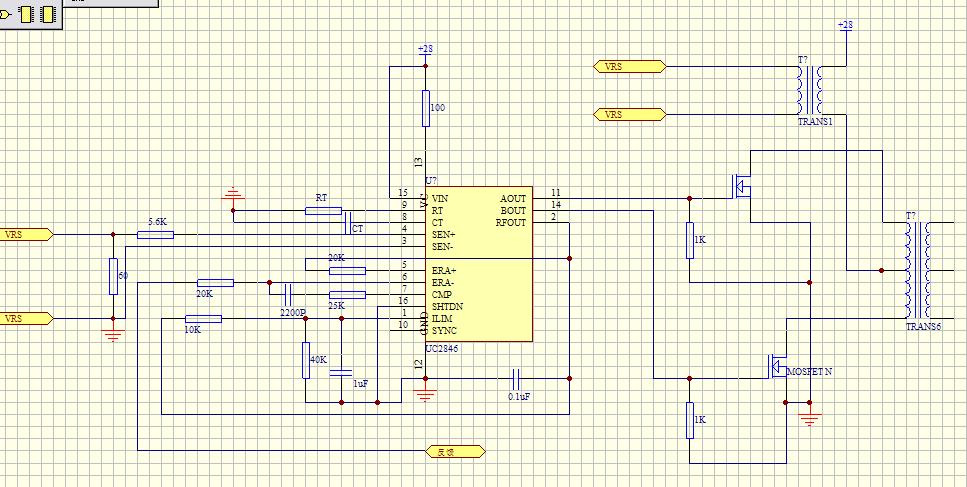

用3846做推挽電路,輸入電壓28v,第一次使用3846,也從未使用過其他電流型片子,電路按下圖接法,在11,14腳不接功率管時有正常的方波,但一接上功率管馬上就消失了,只有對稱的尖脈沖,管子并未導通工作,做了兩周試驗了,以致無法解決,看了很多資料,也想不通,在功率管C,E級之間加上負載電阻也無任何變化...而且就按下圖參數接時還燒片子,連燒了我四個2846,心疼啊

全部回復(9)

只看樓主

正序查看

倒序查看

cm710

LV.6

2006-09-17 00:35

請先確定驅動能力足不足,不足的話加一級驅動

回復

hangtiantong

LV.1

2006-09-17 08:42

@cm710

請先確定驅動能力足不足,不足的話加一級驅動

3846不是可以直接驅動mosfet嗎,各種資料上都是這么用的啊,能指點一下看看我的電路接法有問題嗎?10腳是否需要接地呢?

回復

hangtiantong

LV.1

2006-09-17 20:30

@hangtiantong

3846不是可以直接驅動mosfet嗎,各種資料上都是這么用的啊,能指點一下看看我的電路接法有問題嗎?10腳是否需要接地呢?

還請用過3846的先人們指點啊,不知道先人們在最初是否也遇到過同樣的問題呢?我認為應該還是6,7腳與3,4腳的參數配置的不合理,可是真的做了好多試驗了,沒有突破...急啊

回復

lijunkof

LV.5

2006-09-17 21:56

從圖上看電流互感器用法不對,檢測脈沖電流互感器附邊要整流,還要考慮互感器磁復位.不清楚你用的互感器變比,不能確定互感器負載電阻是否合適.

回復

hangtiantong

LV.1

2006-09-17 23:42

@lijunkof

互感器是100:1的,其實副邊也加了一個4148作整流的,負載電阻用100歐姆以下的,我現在覺得好像電流檢測還未起作用,因為加電時電流基本為零,3,4腳之間電壓也只是幾毫伏,好像并未起作用呢!...就當現在是開環應用了,3,4角短接起來是否也應該有輸出呢?
