請教PI工程師

前幾天使用TOP226Y設計一款開關電源,三路獨立輸出:(+5V、1A)(+24V、3A)(+12V、0.2A),設計出的高頻變壓器資料為:EI33、Np=32、Ns1=6、Ns2=2、Ns3=4、NB＝4,反饋電路形式為TL431+PC817,試驗的結果空載時,電壓輸出偏高太多,而且PC817發燙!
請問:怎樣改進這個電路的參數?謝謝!
全部回復(10)
正序查看
倒序查看
qqzhu889
LV.1
2
2006-09-25 09:05
這款開關電源的輸入電壓為150VAC-265VAC!
0
回復
2006-09-25 09:58
TOP226Y是PI公司的TOP第二代產品,現在TOP第四代產品都已經有好幾年了.PI鼓勵客戶用第四代的TOP,主要用性能好,價格會更有優勢.
0
回復
qqzhu889
LV.1
4
2006-09-25 11:14
@powerint_emi
TOP226Y是PI公司的TOP第二代產品,現在TOP第四代產品都已經有好幾年了.PI鼓勵客戶用第四代的TOP,主要用性能好,價格會更有優勢.
主要是芯片已經被定下來了!
0
回復
2006-09-25 15:13
@qqzhu889
主要是芯片已經被定下來了!
你是工程師,不是你來定的嗎?你要知道很多公司,比較老的產品都被取代了,不在生產.雖然PI的老產品一直都沒停過,但其性價比就不能和新產品比了.
0
回復
2006-09-25 15:14
光藕次級取電來自哪里?
0
回復
qqzhu889
LV.1
7
2006-09-25 21:53
@powerint_emi
光藕次級取電來自哪里?
主要這邊是個實驗室,我們是給別的公司開發的,所以芯片定下來了!
光藕是從+5V取電的!三路電源不共地!謝謝!
0
回復
2006-09-26 12:02
@qqzhu889
主要這邊是個實驗室,我們是給別的公司開發的,所以芯片定下來了!光藕是從+5V取電的!三路電源不共地!謝謝!
我們同事已經勸你不要用22X系列,如果你非要用,就加點假負載吧.老的產品沒有降頻功能,并且有最小占空比.另外看一下空載時供電繞組電壓夠不夠,如果低于8V,也可能產生你說的現象.
0
回復
2006-09-27 11:24
@powerint_cec
我們同事已經勸你不要用22X系列,如果你非要用,就加點假負載吧.老的產品沒有降頻功能,并且有最小占空比.另外看一下空載時供電繞組電壓夠不夠,如果低于8V,也可能產生你說的現象.
反饋取樣從哪路取的?方便的話原理圖發上來看看.變壓器結構不好,交調也會差.
0
回復
songzh
LV.2
10
2006-09-28 15:00
EI33估計太小了吧.可能你的鉗位電路燒了.
0
回復
qqzhu889
LV.1
11
2006-10-01 17:50
@songzh
EI33估計太小了吧.可能你的鉗位電路燒了.

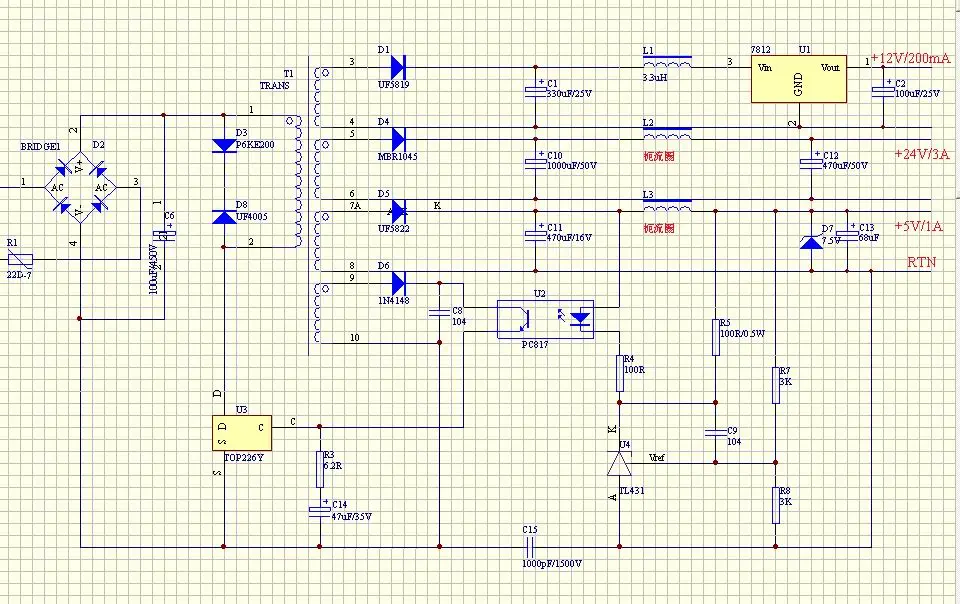

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1159695787.jpg');}" onmousewheel="return imgzoom(this);">
現在重新繞了一款高頻變壓器,也是EI33的磁芯,+24V是可以調節出來的,但是是通過在光耦的發射極接了一個電阻才調節出來的.另外當接入負載時,+24V輸出為接近0V,+5V輸出端接入負載時,輸出也是接近0V.
另外,請問各位工程師,反饋電路中的電阻怎么取才合適?
謝謝!
