一篇關于 SG6561AS+SG6841S 19V/4.74A方案的文章中詳細敘述了電源的測試項目,其中有幾點是否有重復,請各位分析一下:
1,Dynamic load:Dynamic loading (20% ~ 80% of the full load, 50msec duty cycle)
2,Over shoot & Under Shoot Test:Less than 5% of nominal voltage value,Max. load
3,Turn on time:Load: Max. load & Min. load,AC switch on time: 4Sec max.
4,DC output rise time:Max Load& Min load DC Output rise time: 20mS max.
請大蝦們分析一下以上第1,2點和第3,4點有什么異同???
電源測試問題,有興趣進一步探討請進
全部回復(25)
正序查看
倒序查看
@eugene.he
1,DynamicLoading,是指模擬,負載從A負載到B負載時,檢查輸出電壓的響應速度.2,Overshoot&Undershoot是指在開機或者關機的時候輸出電壓上下過沖.3,Turnontime,是指加電到輸出電壓正常時所要的時間.4,DCoutputrisetime,是指輸出電壓從輸出電壓的10%到90%輸出電壓所要的時間.
謝謝幾位大俠,不但技術好,還很有耐心為新手解惑,非常感謝大家,在此祝大家國慶 中秋節日快樂!
0
回復
@steven_leeym
eugene.he加QQ群9759362

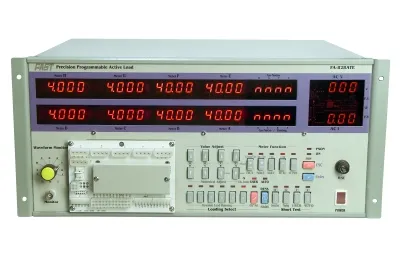

小弟這里有專業的開關電源測試設備,不知道各位高工們感興趣嗎,小弟姓何,手機是13925562210,fastate@126.com,www.fastate.cn
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1159846025.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1159846025.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hdc2002en
小弟這里有專業的開關電源測試設備,不知道各位高工們感興趣嗎,小弟姓何,手機是13925562210,fastate@126.com,www.fastate.cn[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1159846025.jpg');}"onmousewheel="returnimgzoom(this);">
你們這些儀器到這里來做廣告了,呵呵,貴不貴?
