反饋環路設計(TNYXXX)?

有沒有關于TNY系列做反激小功率電源環路設計的資料?
全部回復(15)
正序查看
倒序查看
2006-09-30 15:33
TNY系列是ON/OFF控制,沒有所謂的小信號狀態,始終工作在大信號狀態.環路非?？?按我們資料上的方法就可以了.
0
回復
jjkk
LV.3
3
2006-10-01 22:21
@powerint_cec
TNY系列是ON/OFF控制,沒有所謂的小信號狀態,始終工作在大信號狀態.環路非?？?按我們資料上的方法就可以了.
用TL431做基準構成反饋電路,參數選擇不當會出現振蕩,調整參數后震蕩就沒有了.特別是低溫情況下,不知你們研究情況如何?
0
回復
2006-10-02 10:40
@jjkk
用TL431做基準構成反饋電路,參數選擇不當會出現振蕩,調整參數后震蕩就沒有了.特別是低溫情況下,不知你們研究情況如何?
至今還沒遇到這種情況.一般情況下1-3腳用0.1uF就可以了.要想反應快適當調整與光藕串聯的電阻,也可以并聯一個103的電容.
另外布線不合理,有時候引起振蕩.
0
回復
2006-10-09 14:50
@jjkk
用TL431做基準構成反饋電路,參數選擇不當會出現振蕩,調整參數后震蕩就沒有了.特別是低溫情況下,不知你們研究情況如何?
是有這樣的情況! 但是主要的問題還是輸出電容和電感的匹配問題.
0
回復
jjkk
LV.3
6
2006-10-10 21:41
@powerint_emi
是有這樣的情況!但是主要的問題還是輸出電容和電感的匹配問題.
高溫時,關機輸出下降的轉折處有震蕩是什么原因?與環路有沒有關系?
0
回復
2006-10-11 13:26
@jjkk
高溫時,關機輸出下降的轉折處有震蕩是什么原因?與環路有沒有關系?
此句話的意思高溫有振蕩?還是關機時有振蕩?
0
回復
jjkk
LV.3
8
2006-10-11 20:46
@powerint_emi
此句話的意思高溫有振蕩?還是關機時有振蕩?
高溫運行時沒有震蕩,高溫關機時有震蕩,也就是波形下降時有震蕩.
0
回復
2006-10-12 09:07
@jjkk
高溫運行時沒有震蕩,高溫關機時有震蕩,也就是波形下降時有震蕩.
哦!關機振蕩波能不能用示波器抓到?
0
回復
jjkk
LV.3
10
2006-10-12 19:41
@powerint_emi
哦!關機振蕩波能不能用示波器抓到?
可以看到,沒有辦法COPY下來,我們的示波器不夠好.請幫忙分析可能的原因,謝謝!
0
回復
2006-10-13 09:15
@jjkk
可以看到,沒有辦法COPY下來,我們的示波器不夠好.請幫忙分析可能的原因,謝謝!
關機振蕩,還會對的產品哪些方面有影響?
0
回復
jjkk
LV.3
12
2006-10-14 20:49
@powerint_emi
關機振蕩,還會對的產品哪些方面有影響?
我們公司不允許
0
回復
2006-10-17 10:55
@jjkk
我們公司不允許
這個比較難,關機時是一個輸入電壓在下降的過程,肯定會下降到比較低的情況,輸出能量就會出不了(OCP),肯定會出現從起.
0
回復
shenmi
LV.1
14
2006-11-10 08:34
@powerint_emi
這個比較難,關機時是一個輸入電壓在下降的過程,肯定會下降到比較低的情況,輸出能量就會出不了(OCP),肯定會出現從起.
加個UVP試試能不能解決問題.
0
回復
qs7785yj
LV.9
15
2006-11-13 10:04
@powerint_emi
這個比較難,關機時是一個輸入電壓在下降的過程,肯定會下降到比較低的情況,輸出能量就會出不了(OCP),肯定會出現從起.

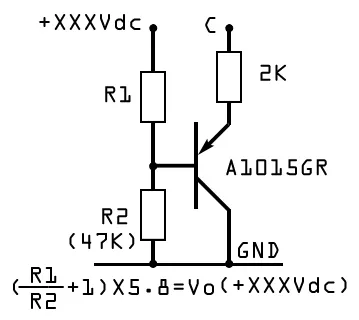

加個控制端的欠壓鎖定電路,以前我在TOP22X系列里用過,電路簡單且很好用,只有一個PNP的三極管和3個電阻,只要設定電壓的分壓比算好,就可以了,但是TNYXXX的腳位功能與TOP的不同是否能夠利用TNY的BP端通用就不知道了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163383468.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2006-11-13 14:26
@qs7785yj
加個控制端的欠壓鎖定電路,以前我在TOP22X系列里用過,電路簡單且很好用,只有一個PNP的三極管和3個電阻,只要設定電壓的分壓比算好,就可以了,但是TNYXXX的腳位功能與TOP的不同是否能夠利用TNY的BP端通用就不知道了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/47/1163383468.jpg');}"onmousewheel="returnimgzoom(this);">
用輸入欠壓保護功能試試.
