分析 穩壓?

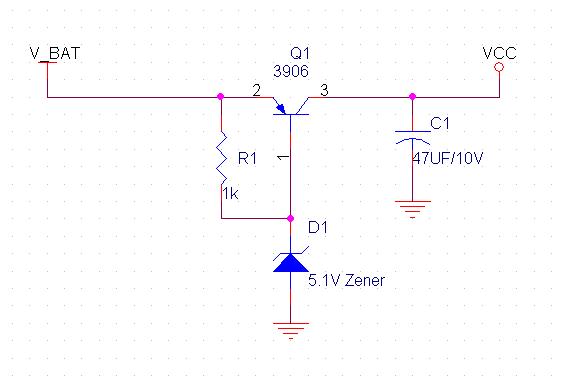

現在手里要一個電源,可是按照?qǐng)D中電路搭了一個,發現不能穩壓
請高手指點指點

BAT=6到7V
VCC=5V
全部回復(13)
正序查看
倒序查看
LV.1
2
2006-09-29 11:15
用431啊
0
回復
gagabb
LV.4
3
2006-09-29 11:30
把3906換成3904.
0
回復
daphnis
LV.2
4
2006-09-29 11:53
這個好像不可以的吧.

你要嗎.用一個431取參考電壓反饋呀.

要不可以輸出反饋加一個比較器呀.

這個就是簡單的線性電源.
0
回復
daphnis
LV.2
5
2006-09-29 11:57
用431,取反饋電壓.

或者反饋接比較器...進行穩壓.

這個就是線性電源的壓.

其實最簡單的就是你直接買一個LDO就搞定了.5V輸出的有很多.
0
回復
zwctd
LV.1
6
2006-09-29 13:16
@daphnis
這個好像不可以的吧.你要嗎.用一個431取參考電壓反饋呀.要不可以輸出反饋加一個比較器呀.這個就是簡單的線性電源.
那如何加比較器,可以讓本電路成立
!!
能否給個圖???
0
回復
lijun4545
LV.4
7
2006-09-29 13:19
這種穩壓電路本身的穩壓性能就不高,是用在要求不高的場合,你的圖好象是錯了,應該是NPN管才對,3角應該是發射極,2角是集電極,VCC是輸出端
0
回復
zwctd
LV.1
8
2006-09-29 13:28
那有沒有壓降底一點!
0.3V到0.5V穩壓電路
小弟  先謝了!!!
0
回復
sun49
LV.5
9
2006-09-29 15:44
穩壓管沒有在工作狀態,(7V-5V)/1K=2MA,改變電阻阻值使穩壓管在5-10MA即可.
0
回復
tyjhqew
LV.5
10
2006-09-30 12:06
兄弟,我們有LDO,給你推薦幾顆型號:
ML6206P502PR/MR
ML62502PR/MR
XC6206P5002PR/MR
XC62FP5002PR/MR
有需要可以聯絡一下.
0
回復
njugjf
LV.2
11
2006-09-30 15:13
換成NPN的就可以了.
1腳電壓穩定,如欲3腳穩定,需1,3之間壓降穩定,即Vbe應該落在1,3腳.故應該選擇NPN.
0
回復
daphnis
LV.2
12
2006-10-10 14:34
@zwctd
那有沒有壓降底一點!0.3V到0.5V穩壓電路小弟  先謝了!!!
需要這么低壓降的...調整管要求比較高..

現成的ldo找起來就方便多了.
0
回復
xsfrzeg
LV.5
13
2006-10-10 15:11
確實是管子用錯了,應該接成射極輸出形式,特點是電壓放大倍數小于1,電流放大倍數很大.
0
回復
2006-10-11 11:41
@njugjf
換成NPN的就可以了.1腳電壓穩定,如欲3腳穩定,需1,3之間壓降穩定,即Vbe應該落在1,3腳.故應該選擇NPN.
支持
