兄弟們救火了,我的反激電源輸出峰值太高了,達到160mv,

怎么也降不下來了,兄弟們有什么好辦法嗎?
典型的3842電路,生產了一批,因?yàn)榉宸逯堤吡?搞得主板有時會停止工作呀!!!都快被人用刀來劈了!輸出是5V3A.還有就是電源接地線時輸出尖峰則達到160mv,不接地線時則比較小一些,在130mV左右.圖如下,PCB板也如下.
全部回復(20)
正序查看
倒序查看
lemon_ybn
LV.5
2
2004-09-22 12:02

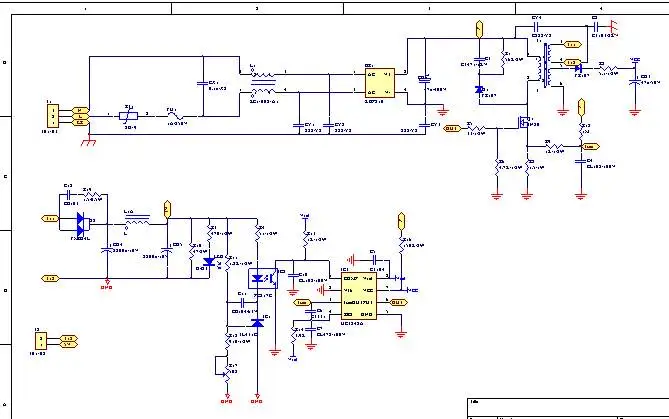

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1095868974.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
lemon_ybn
LV.5
3
2004-09-22 12:04
@lemon_ybn
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1095868974.jpg');}"onmousewheel="returnimgzoom(this);">

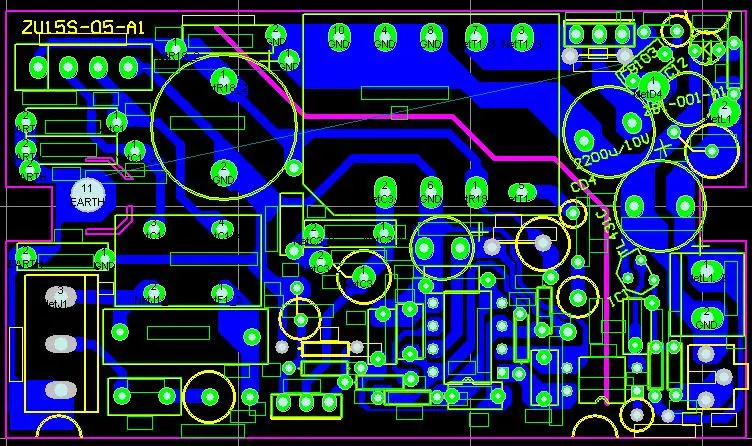

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1095869071.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
lemon_ybn
LV.5
4
2004-09-22 12:06
有可能會看不清楚:這是文件.1095869140.sch
PCB圖文件:1095869205.pcb
0
回復
lemon_ybn
LV.5
5
2004-09-22 12:19
主變壓器參數,60T,VCC:11T,5V:4T,電感量:1.3mH,漏感:把5V和VCC都短路:68uH,只把5V短路:153uH.變壓器排列為:初/2,5V,初/2,VCC
0
回復
lemon_ybn
LV.5
6
2004-09-22 12:27
我想都是輸出二極管反向恢復時間闖的禍,可是我用的是肖特基二極管呀,不是號稱沒有反向恢復時間的嗎?FMB24L,10A40V.我用示波器看,就是這個二極管在關斷時的這個時間相當于輸出端短路,而初級MOS管的導通則只有漏感在工作,產生很大的電流尖鋒,不知道怎么就傳到輸出去了.大家有什么好的看法嗎?很急呀!!!!!!
0
回復
2004-09-22 13:03
OVERRIPPLE一般是由以下幾個方面引起的:
1.PCB走線不合理.
2.系統工作不穩定.
3.控制回路太遲純.
4.變壓器繞組排序不合理
在以上問題都處理好的情況下,PIPPLE AND NOISE是不會高的,我做+5和+12V二組,+12V可做到+50mVpp以下.
0
回復
lemon_ybn
LV.5
8
2004-09-22 13:15
@大漠孤雁
OVERRIPPLE一般是由以下幾個方面引起的:1.PCB走線不合理.2.系統工作不穩定.3.控制回路太遲純.4.變壓器繞組排序不合理在以上問題都處理好的情況下,PIPPLEANDNOISE是不會高的,我做+5和+12V二組,+12V可做到+50mVpp以下.
哥們,現在說這些事情好像不太管用,只能下次吧,現在已經做出來了,能否在這個的基礎改進呢?
0
回復
lemon_ybn
LV.5
9
2004-09-22 13:43
我還在輸出二極管的陰極加上一個空心磁珠好像也不頂用!!
0
回復
lemon_ybn
LV.5
10
2004-09-22 13:55
@lemon_ybn
我還在輸出二極管的陰極加上一個空心磁珠好像也不頂用!!
頂頂頂,,,,頂多幾下出去了~!!1
0
回復
2004-09-22 13:56
在整流二極管兩端加磁珠,可以減輕些癥狀!呵呵,不曉得你的可以不,我以前用過!
0
回復
2004-09-22 14:00
@天天都下雨
在整流二極管兩端加磁珠,可以減輕些癥狀!呵呵,不曉得你的可以不,我以前用過!
如果以上方法再不行,就在輸出加一級扼流圈!
0
回復
2004-09-22 17:16
@天天都下雨
如果以上方法再不行,就在輸出加一級扼流圈!
應該可以修正,你現在請先告訴我滿載MOS的柵極電壓波形正常嗎?如果正常就可以通過其它方法來處理.后天我就要離開現在工作的這家公司,希望走之前能幫你把這個問題處理掉.
0
回復
liuengang
LV.4
14
2004-09-23 02:00
@lemon_ybn
主變壓器參數,60T,VCC:11T,5V:4T,電感量:1.3mH,漏感:把5V和VCC都短路:68uH,只把5V短路:153uH.變壓器排列為:初/2,5V,初/2,VCC
變壓器繞制問題,60T必須分開成兩組繞制將5V等夾在中間,最外層夾屏蔽,開路一端接輸出地線,初次級之間電容用2000P
0
回復
lemon_ybn
LV.5
15
2004-09-23 09:38
@大漠孤雁
應該可以修正,你現在請先告訴我滿載MOS的柵極電壓波形正常嗎?如果正常就可以通過其它方法來處理.后天我就要離開現在工作的這家公司,希望走之前能幫你把這個問題處理掉.
不好意思,因?yàn)楣旧喜涣司W(wǎng),當然正常了!有MSN嗎?在線聊,我的MSN是lemon_ybn@hotmail.com
0
回復
lemon_ybn
LV.5
16
2004-09-23 10:10
@天天都下雨
如果以上方法再不行,就在輸出加一級扼流圈!
這個東西太大了~~因?yàn)橐呀?jīng)做好了,所以不能加了!
0
回復
hotsps
LV.7
17
2004-09-23 14:54
@lemon_ybn
這個東西太大了~~因?yàn)橐呀?jīng)做好了,所以不能加了!
你的漏極波形尖鋒肯定很大吧,關斷時有震蕩沒?可以將fr107改成1n4007看看.這種問題一般是這幾個原因引起1.管子速度太快,尖鋒太大.2吸收不好3.布板問題4.反饋回路太慢
0
回復
smps
LV.6
18
2004-09-23 15:13
@lemon_ybn
這個東西太大了~~因?yàn)橐呀?jīng)做好了,所以不能加了!
增大閉環回路的增益
0
回復
lemon_ybn
LV.5
19
2004-09-23 16:40
@hotsps
你的漏極波形尖鋒肯定很大吧,關斷時有震蕩沒?可以將fr107改成1n4007看看.這種問題一般是這幾個原因引起1.管子速度太快,尖鋒太大.2吸收不好3.布板問題4.反饋回路太慢
從示波器上看尖鋒不是很大呀而且吸收的也不錯呀,我試試看吧,我公司不能上網現在只能在網吧上一下網大家還有什么方法呀!還有,我的開關周期為12uS左右.
0
回復
lemon_ybn
LV.5
20
2004-09-23 16:41
@smps
增大閉環回路的增益
我試試...
0
回復
lemon_ybn
LV.5
21
2004-09-23 20:23
@lemon_ybn
我試試...
頂~
