有哪位老師知道的教我呀

前級用3525做的電源,采用3525的1、2做高壓反饋
如果2腳的采樣電壓用精密電阻在16腳分壓2.5V時
你反饋的1腳電壓在由低向2.5靠近時,輸出占空比縮小
到2.5V或超過2.5V時
輸出的脈沖就不會變了,此時也是逆變器效率下降的時候

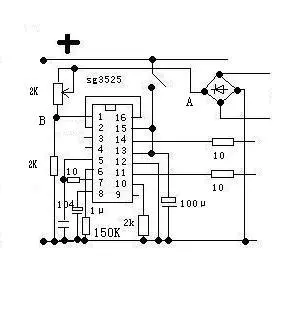

請教,下圖中A點的電壓應多少為易,幫分析一下1腳的電壓是如何變化的,謝謝

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161161967.jpg');}" onmousewheel="return imgzoom(this);">

上圖少畫了二個電阻,給補上

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161163648.jpg');}" onmousewheel="return imgzoom(this);">

你上張圖是取5V
這張你用金屬膜電阻將5V基準分壓后你應該取2.5V
你做的是直接反饋
具體的你要考慮到電位可變化的余量

第二圖中是如何穩壓的請幫分析一下,假如,空載時輸出電壓260V,帶載時輸出瞬間電壓下降了,通過反饋后是如何穩壓的,怎樣將電壓升起的,謝謝

好的,近階段我正在做這個,
你不是逆變電源吧
是直流負載?能不能把你后面的圖給我看一下
你對3525內部結構圖熟悉嗎?
我現在做的是前后級隔離,反饋用的是431和PC817
高壓很穩,帶載后會下降某點穩住

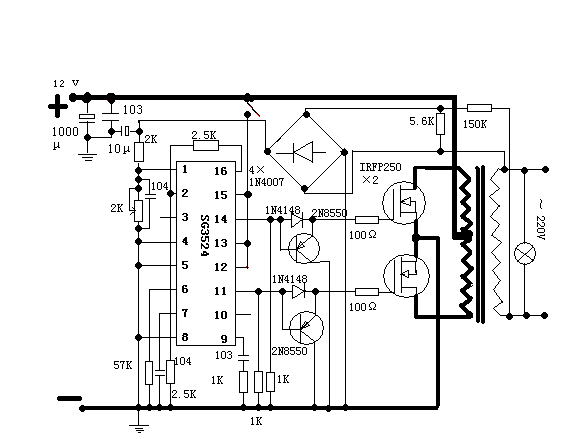

我的電路較簡單,因我們這里經常停電,想自制一個500W以下逆變器,供照明所用,現按此圖制作了一個,逆變正常,就是不能穩壓,負載多一點壓降太大,謝謝你幫我或傳一些這方面資料給我,也讓我的水平提高提高.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161315105.gif');}" onmousewheel="return imgzoom(this);">

我也遇到這樣的問題~~啊·~情高手賜教~~

當斷開反饋電壓時,空載有260V,帶100W電燈炮有200V,燈炮發光正常,當接上反饋電壓時,空載有260V,帶100W電燈炮有200V,燈炮發光正常,如不接反饋一樣,請高手分析并指教,謝謝
急

幫忙頂一下!

對11帖幫分析一下,急,謝謝

電路功率管泄放電路是多余的  3524本身含有騰柱
告訴我你的變壓器規格和參數,體積小會出現這種現象
既然反饋沒起作用
那么你在沒反饋時,分別測高壓在260V(空載)和200V(帶100W)時的
3525的1腳反饋電壓
在有反饋時,分別測高壓在260V(空載)和200V(帶100W)時的
3525的1腳反饋電壓
監視反饋電壓和高壓情況,數據給我看看
好嗎

好,這就回家測量

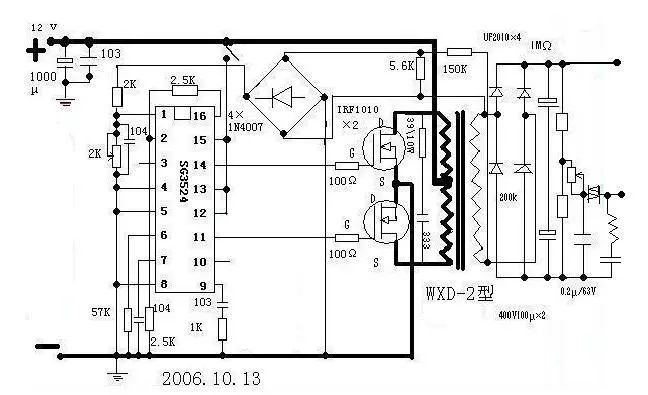

這樣嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161747285.jpg');}" onmousewheel="return imgzoom(this);">

電路怎么這樣的啊
兩個橋式?

今天試驗,加大電流表,在不倍壓整流 的情怳下,100瓦電燈直接接在 變壓器 的輸出端,電燈不是很亮,看到以前有朋友說會燒表,所以沒敢測量電壓,電源輸入的電流倒是不大,有7安多,管子不發熱.
后來,又把倍壓電路接上,并接上電燈 ,開機電流有13安左右,不一會兒,管子就很熱,我用的是IRFP150N兩只.
問題1 ,為什么倍壓后電流就大了呢?
     2,這么大的管子怎么十多安電流就那么熱呢?
3,在12伏電路中是否必須用3205呢?就100瓦的電燈呀.
4,還有就是3525的 波形不太好,在低電平的時候有漸減的振蕩波,這是哪里的原因造成的?測7 腳鋸齒波也發現有振蕩,可能就是這里造成輸出波形振蕩的吧,電源加過電容和電感,沒作用.
煩請各位高手指教,先謝謝了!!

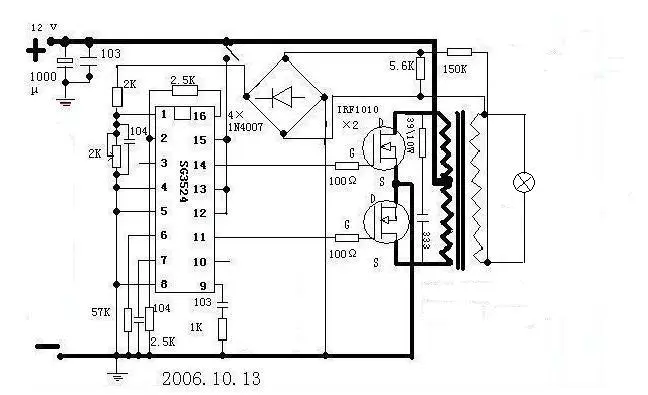

傳錯了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161851051.jpg');}" onmousewheel="return imgzoom(this);">

頂一下
