110V的電子鎮流器的設計
各位DX誰能給我個110V高功率因素電子鎮流器的設計方案呀!不要IC的!先謝謝了!
全部回復(13)
正序查看
倒序查看
@guozg
線路圖能給我看看嗎?

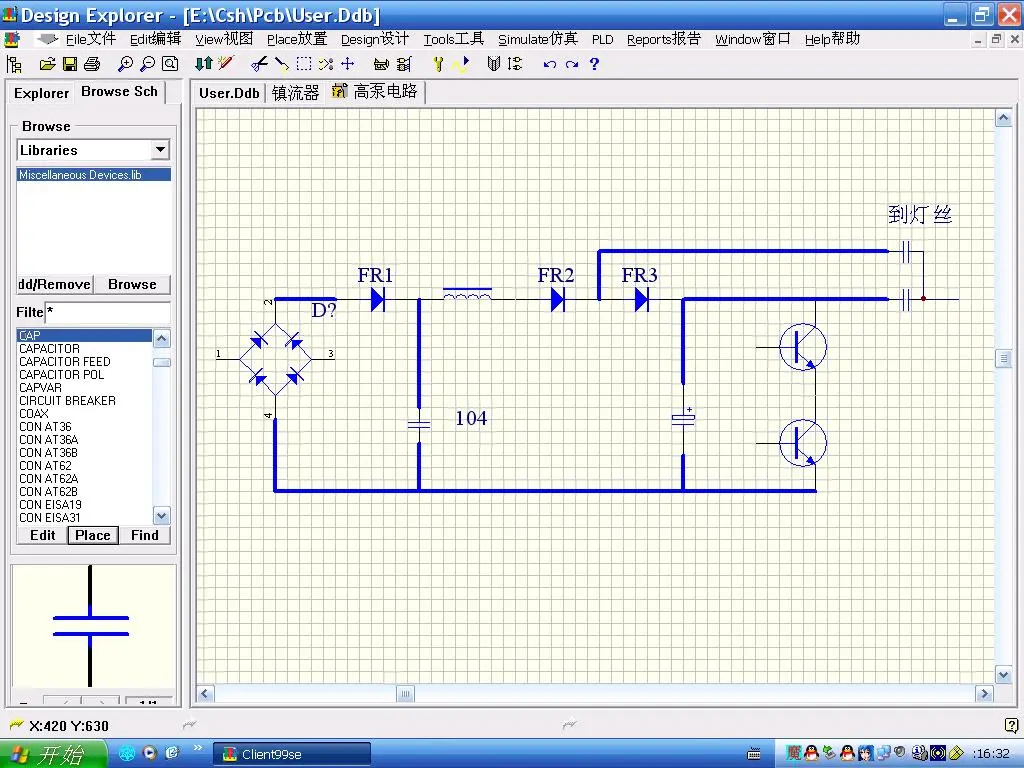

第一個FR1或可省掉,另外,因?qū)嶋H測量二極管溫升并選用盡可能大的型號.電容的選擇是反饋電容應大于隔直電容,隔直大小大約在10-20N左右,CBB400V類型,這兩電容值對功率因數影響十分大,應仔細調整.
此電路最好不要用在220V燈上,除非你后級用的是MOS管,因?yàn)樗巧龎弘娐?實際線電壓220V燈會上升到350V左右.
其他請自己處理,畢竟只有消化過才能成為自己的知識!此祝
104的位置可能畫錯了,好象要在二極管前,忘了,自己試一下!
0
回復
@大夢我未覺
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161766370.jpg');}"onmousewheel="returnimgzoom(this);">第一個FR1或可省掉,另外,因?qū)嶋H測量二極管溫升并選用盡可能大的型號.電容的選擇是反饋電容應大于隔直電容,隔直大小大約在10-20N左右,CBB400V類型,這兩電容值對功率因數影響十分大,應仔細調整.此電路最好不要用在220V燈上,除非你后級用的是MOS管,因?yàn)樗巧龎弘娐?實際線電壓220V燈會上升到350V左右.其他請自己處理,畢竟只有消化過才能成為自己的知識!此祝104的位置可能畫錯了,好象要在二極管前,忘了,自己試一下!
非常感謝你!
0
回復
@大夢我未覺
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161766370.jpg');}"onmousewheel="returnimgzoom(this);">第一個FR1或可省掉,另外,因?qū)嶋H測量二極管溫升并選用盡可能大的型號.電容的選擇是反饋電容應大于隔直電容,隔直大小大約在10-20N左右,CBB400V類型,這兩電容值對功率因數影響十分大,應仔細調整.此電路最好不要用在220V燈上,除非你后級用的是MOS管,因?yàn)樗巧龎弘娐?實際線電壓220V燈會上升到350V左右.其他請自己處理,畢竟只有消化過才能成為自己的知識!此祝104的位置可能畫錯了,好象要在二極管前,忘了,自己試一下!
小弟想問一下不用推挽電路能實現嗎?
用倍壓電路能不能實現高功率因數鎮流器呀
用倍壓電路能不能實現高功率因數鎮流器呀
0
回復
