等待中……

我仿真中跟你出現了同樣的問題,不知道什么原因,期待高手回復

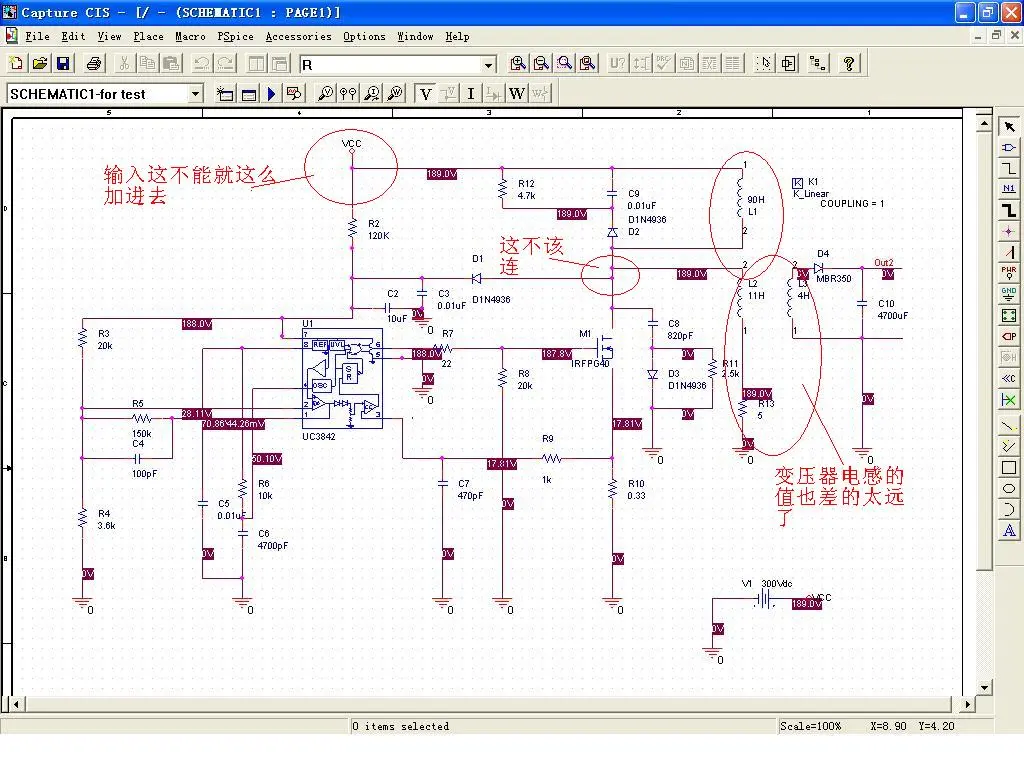

這個電路中的錯誤太多了

你好,我最近也在搞orcad pspice仿真,我qq號:531457984,有空向你學習下.

圖中很多錯誤啊
還有不該接的交叉線也連上接點了
先把圖修改好再來吧

哪兒錯了啊?咱就沒看出來呢?

仔細看看,還好只是仿真
如果是真的那可就炸得稀巴爛了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165726643.jpg');}" onmousewheel="return imgzoom(this);">
總之錯誤很多,沒有任何價值,我已經不用這個電路了:(

兄弟!!!能不能把你的仿真軟件發給我呀?!  萬分感謝!
  我具有相關知識,苦于找不到相關的仿真軟件
謝了啊??!!!

建議用saber仿真 收斂性比ORCAD好多了

我覺得也是

http://bbs.dianyuan.com/topic/48976
在這下載

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1174581929.jpg');}" onmousewheel="return imgzoom(this);">

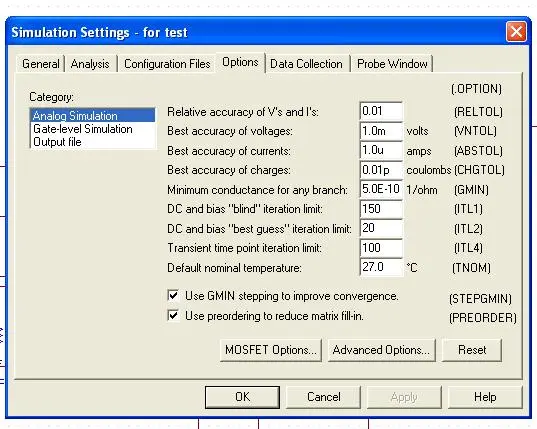

just edit the optation , like this and change the value of the inductor to 100mh it will be work

現在發現你說得又不對了,仿真還是Orcad好些.
Orcad不收斂是因?yàn)榉抡婢葲](méi)設好的原因.

我用PSPICE仿真時,提示3843無此模板,不知怎么回事?

網上你發的那個pspice電路最后你用了嗎?
3843怎么能用嗎 ?拜托講解一下

我要做一個用反激變換器,光耦反饋的輔助電源.要求70V輸入,有正負15V、5V、24V的輸出,從+15V用光耦反饋,我的電路圖不好仿真,麻煩幫我看看啊,謝了

模型文件沒有附加進仿真文件，或者根本就沒有模型。

如果是前者，在仿真設置編輯選項的LIB里面，將模型文件添加進入成全局變量即可。后者無解。

Thank you very much~~

大哥，能加你QQ么，我剛開始學仿真，希望能向你討教1,2.

比如說我的模型庫里的3842,3843和你的不一樣，然后沒有地線的。都不知道啥意識，仿真結果是VCC沒有信號接入。。。

請問仿真不收斂，怎么調節?。。靠梢约涌劭哿膯?？我的1039669221@qq.com
